| 型号 |
S8030 |
加工定制 |
否 |
| 用途 |
检测锡膏厚度 |
工作台尺寸 |
330*250-510*505 |
| 输送速度 |
0.35 |
功率 |
220 |
| 外形尺寸 |
1000*1000*1525 |
重量 |
500 |
| 产地 |
中国 |
规格 |
S8030 |
| 货号 |
20220402 |
是否跨境货源 |
否 |
| 厂家 |
思泰克 |
|

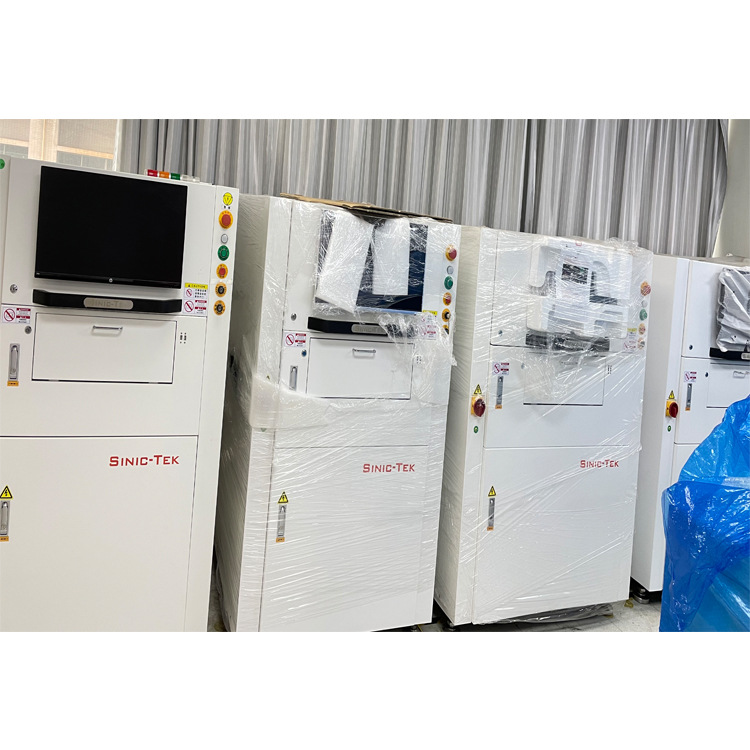

全新锡膏厚度检测仪 思泰克SPI锡膏检测仪S8030 SMT锡膏检测机

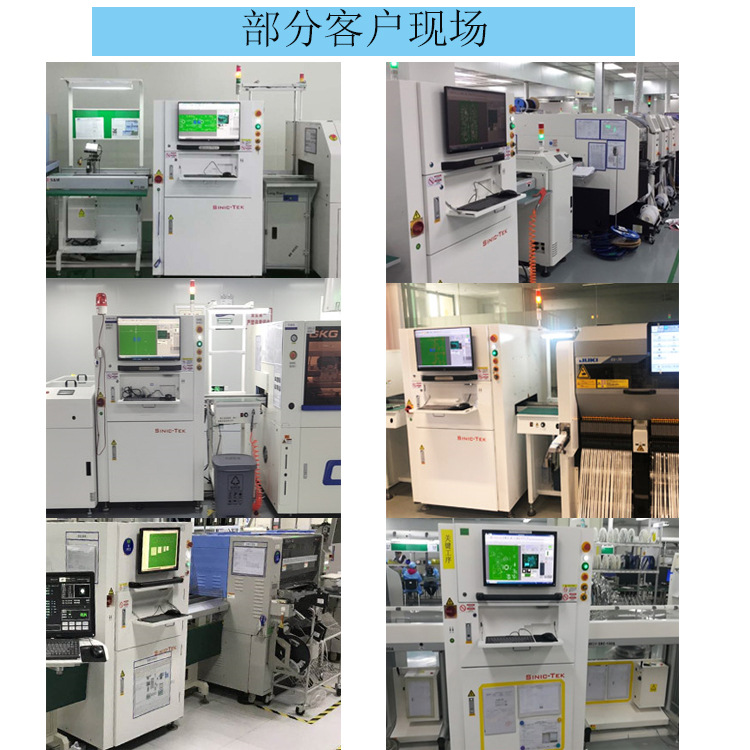

在线SPI锡膏检测仪
目前,锡膏检测系统(Solder Paste Inspection)在SMT产业中的应用已经越来越普及了。特别是在智能手机,平板,汽车电子,LED等高密度大产量的精密电装领域中,SPI已经是一种对印刷工艺制成进行实时检测的必要工具。

SPI(Solder Paste Inspection)是指锡膏检测系统,主要的功能就是以检测锡膏印刷的品质,包括体积,面积,高度,XY偏移,形状,桥接等。如何快速准确的检测极微小的焊膏,一般采用PMP(中文译为相位调制轮廓测量技术)和Laser(中文译为激光三角测量技术)的检测原理。
1、据统计,SPI的导入可将原先成品PCB不合格率有效降低85%以上;返修、报废成本大幅降低90%以上,出厂产品质量显著提高。SPI与AOI联合使用,通过对smt贴片打样生产线实时反馈与优化,可使生产质量更趋平稳,大幅缩短新产品导入时必须经历的不稳定试产阶段,相应成本损耗更为节省。
2、可大幅降低AOI关于焊锡的误判率,从而提高直通率,有效节约人为纠错的人力、时间成本。据统计,当前成品PCB中74%的不合格处与焊锡有直接关系,13%有间接关系。SPI通过3D检测手段有效弥补了传统检测方法的不足
3、部分PCB上元器件如BGA、CSP、PLCC芯片等,由于自身特性所带来的光线遮挡,贴片回流后AOI无法对其进行检测。而SPI通过过程控制,程度减少了炉后这些器件的不良情况。
4、伴随电子产品日益精密化与焊锡无铅化的趋势,贴片元件越来越微型,因此,焊锡膏印刷质量正变得越来越重要。SPI能有效确保良好的锡膏印刷质量,大幅减少可能存在的成品不良率。
5、作为质量过程控制的手段,能在回流焊接前及时发现质量隐患,因此几乎没有返修成本与报废的可能,有效节约了成本。
1、可编程相位调制轮廓测量技术(PSLM PMP):其创的可编程结构光栅使用软件即可对光栅的
周期进行设置;取消了机械驱动及传动部分,大大提高了设备的精度及适用范围,避免了机械磨损
和维修成本。实现对SMT生产线中精密印刷焊锡膏进行100%的*精度三维测量。
2、同步结构光技术解决了锡膏三维检测中的阴影效应干扰。结合RG二维光源完美处理高对比度
的基板,如黑色基板,陶瓷基板等。采用红、蓝、绿三色光,可提供彩色2D图像;
3、高解析度图像处理系统:高帧数400万像素工业CCD相机,配合镜头,支持对01005锡膏
的快速稳定检测。同时提供10um、15um、18um、20um等多种不同的检测精度,配合客户的产品
多样性和检测速度的要求;
4、快速Gerber导入及编程软件,可实现业内快的5分钟编程;人工Teach功能方便使用者在无
Gerber数据时的编程及检测;
5、Z轴实时动态仿形:PSLM的特点提供了对PCB的翘曲变化进行实时动态跟踪,解决柔性线路
板和PCB翘曲问题。
