| 型号 |
3024P/3024PA/2024M/DGCOM3000/KIEN7009/KIEN1005A/KOM300A |
设备类型 |
网管交换机 |
| 传输模式 |
全/半双工自适应 |
工作协议 |
第二层交换机 |
| 是否支持网管功能 |
网管型交换机 |
有无内置防火墙 |
无 |
| 端口结构 |
模块化 |
|

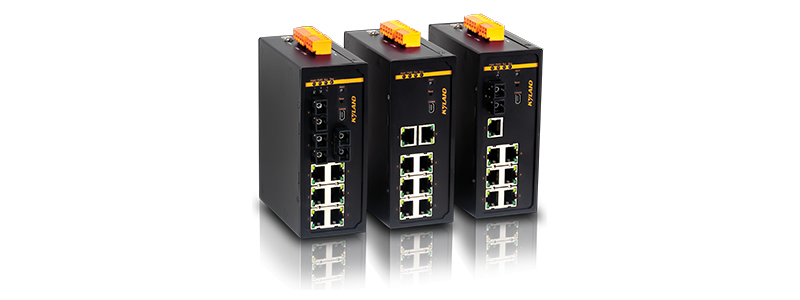

SM3009A9端口二层网管型卡轨式交换机
产品简介
SM3009A网管型交换机是一款低功耗绿色工业以太网产品。SM3009A支持DT-Ring协议族(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），RSTP， VLAN，组播，QoS，SSH，SSL等丰富的二层软件特性，并支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件。SM3009A具有IP40防护的金属外壳，抗强振动的卡轨座，极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力。该产品已通过CE，FCC，UL508，CID2，KEMA认证，目前已广泛应用于风电，配网，交通，石油石化等工业领域。
关键特性
支持DT-Ring协议族, DRP/DHP和RSTP
支持一键恢复功能
提供Mini USB Console口
支持线缆故障检测功能
IEC61850-3 & IEEE1613 (KEMA认证)
KEMA,UL508,Class I Div 2,CE,FCC认证
性能参数
| 软件功能 | |
| 交换功能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制
|
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms
支持DRP/DHP,自愈时间<20ms 支持STP/RSTP
|
| 组播技术 | 支持IGMP Snooping
支持GMRP 支持静态组播
|
| 安全技术 | 支持HTTPs/SSL
支持SSH 支持TACACS+ 支持IEEE802.1X 支持端口MAC地址绑定
|
| 服务质量管理 | 支持SP，WRR队列调度 |
| 管理与维护 | 支持Console, Telnet, WEB管理方式
支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持FTP/TFTP软件升级 支持电源告警，端口告警和环告警 支持环路检测 支持CRC保护 支持RMON 支持端口镜像 支持线缆检测 支持Syslog 支持LLDP 支持Link-check
|
| IP管理 | 支持DHCP server/snooping/client，DHCP Option 82 |
| 时钟管理 | 支持SNTP Client
|
| 产品规格 | |
| 标准 | IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-T和100Base-FX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE802.1X
|
| 交换属性 | 优先级队列 4
VLAN数 256 VLAN ID 1～4093 组播组数 256 MAC表 8K 包缓冲区 1Mbit 包转发率 29.8 Mpps 交换延迟 <5μs
|
| 接口 | 百兆端口 100Base-FX,单/多模,SC/ST/FC任选; 10/100/1000Base-T(X), RJ45接口
千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口；10/100/1000Base-T(X), RJ45接口 Console口 Mini USB接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max
|
| 指示灯 | 前面板指示灯
运行指示灯:Run 告警指示灯:Alarm (12/24/48VDC输入型号支持) 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
|
| 按钮 | Reset:支持重启和恢复默认配置 |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC); 24-48VDC(18-72VDC); 12-24VDC(9-36VDC)
接入端子 5芯5.08mm间距插入式端子 功率 <8.1W 过载保护 支持 反接保护 支持 冗余保护 支持
|
| 机械结构 | 外壳 金属材质
散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 53.6mm×135mm×106.5mm(W×H×D) (12/24/48VDC); 66mm×135mm×107.5mm (W×H×D) (220VAC/DC) 重量 0.76Kg 安装方式 DIN卡轨式或壁挂式
|
| 环境 | 工作温度 -40℃～+85℃
储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露
|
| 质保 | MTBF 350877h
保修期 5年
|
| 认证 | KEMA, CE(EMC), CE(LVD), FCC: 采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号.
UL508, Class I Div 2, CE(EMC), FCC: 采用L2:24-48VDC; L5:12-24VDC电源的型号.
|
| 行业标准 | EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)
|
