| 型号 |
S***2024M-4M-SC-24T&S***M3024PA-4GX24T-HX-HX |
设备类型 |
千兆以太网交换机 |
| 传输模式 |
支持全双工 |
工作协议 |
第二层交换机 |
| 是否支持网管功能 |
网管型交换机 |
有无内置防火墙 |
无 |

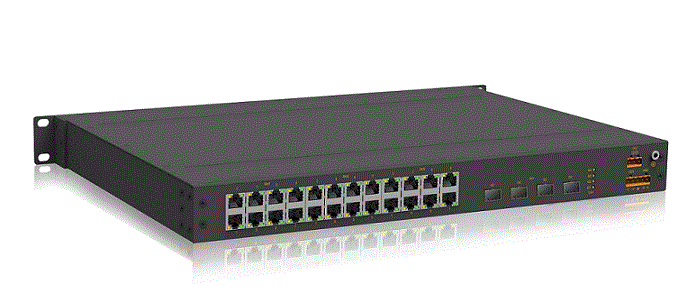

SM3024PA24+4G端口二层网管型机架式交换机
产品简介
SM3024PA是针对EMC性能要求严格的工业通信系统需求设计的二层网管型工业以太网交换机，支持4个千兆接口及24个百兆接口，满足IEC61850-3和IEEE1613标准，获得国家电网A类认证证书。SM3024PA交换机为19英寸机架式安装，支持前面板安装和后面板安装，支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性，并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件，目前已经广泛应用在电力、智能交通、工厂自动化、矿山及其他对设备可靠性能有严酷要求的工业通信系统中。
关键特性
4个千兆接口，24个百兆接口
支持DT-Ring、DRP协议族及RSTP等多种冗余组网机制
支持IEC61850 MMS建模管理
支持DDM功能
支持多种告警类型及日志记录上传功能
符合IEC61850-3和IEEE1613
通过国网A类认证
性能参数
| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 支持静态ARP 支持ARP老化时间配置 支持静态MAC地址 支持MAC地址老化时间配置 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms
支持DHP, DRP，自愈时间<20ms 支持STP/RSTP/MSTP
|
| 组播技术 | 支持IGMP snooping
支持GMRP 支持静态组播
|
| 安全技术 | 支持IEEE 802.1x
支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持高级密码管理 支持高级访问管理 支持MAC地址数量限制 支持端口隔离 支持端口安全配置 |
| 服务质量管理 | 支持ACL,对L2-L7层数据进行过滤
支持802.1p(CoS),DSCP 支持SP,WRR队列调度
|
| 管理与维护 | 支持Console,Telnet,WEB管理方式
支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持IEC61850 MMS server 支持HTTP/FTP方式软件升级及配置文件导入/导出 支持IP/MAC冲突告警,失电告警,电源告警,温度告警,端口linkup/linkdown告警,环告警,SFP模块光功率告警,光口接收光功率告警,CPU/内存利用率告警,端口流量告警,CRC及丢包率告警 支持RMON（组1,2,3,9） 支持端口镜像 支持系统日志及运行日志，可保存到Flash以及发送到日志服务器，支持日志文件FTP方式上传 支持LLDP 支持DDM 支持Link-check 支持环路检测 支持端口CRC保护 |
| IP管理 | 支持DHCP server/snooping/option82
支持DHCP client |
| 时钟管理 | 支持SNTP server/client
支持时区配置 |
| 产品规格 | |
| 技术参数 | 标准
IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(port aggregation) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交换属性 | 优先级队列 4
VLAN数 256 VLAN ID 1-4093 组播组数 256 MAC表 8K 包缓冲区 4Mbit 包转发率 9.5Mpps 交换延迟 <10μs |
| 接口 | 千兆端口 1000Base-X，10/100/1000Base-T(X) SFP接口
百兆端口 100Base-FX, 单/多模, SC/ST任选 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示灯 | 前面板指示灯
运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed 后面板指示灯 接口指示灯:Link/ACT 接口速率指示灯:Speed
|
|
|
订购信息
| 产品型号
|
型号说明
|
| SM3024PA-4GX24T-HV | 4×1000Base-X，10/100/1000Base-T(X) SFP接口；24×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-4GX24T-HV-HV | 4×1000Base-X，10/100/1000Base-T(X) SFP接口；24×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-16M8T-ST05-HV | 16×100Base-FX，多模光口，ST接头，1310nm，5km；8×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-16M8T-ST05-HV-HV | 16×100Base-FX，多模光口，ST接头，1310nm，5km；8×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-16M8T-SC05-HV | 16×100Base-FX，多模光口，SC接头，1310nm，5km；8×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-16M8T-SC05-HV-HV | 16×100Base-FX，多模光口，SC接头，1310nm，5km；8×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-16S8T-ST40-HV | 16×100Base-FX，单模光口，ST接头，1310nm，40km；8×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-16S8T-ST40-HV-HV | 16×100Base-FX，单模光口，ST接头，1310nm，40km；8×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-16S8T-SC40-HV | 16×100Base-FX，单模光口，SC接头，1310nm，40km；8×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-16S8T-SC40-HV-HV | 16×100Base-FX，单模光口，SC接头，1310nm，40km；8×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-8M16T-ST05-HV | 8×100Base-FX，多模光口，ST接头，1310nm，5km；16×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-8M16T-ST05-HV-HV | 8×100Base-FX，多模光口，ST接头，1310nm，5km；16×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-8M16T-SC05-HV | 8×100Base-FX，多模光口，SC接头，1310nm，5km；16×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-8M16T-SC05-HV-HV | 8×100Base-FX，多模光口，SC接头，1310nm，5km；16×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-8S16T-ST40-HV | 8×100Base-FX，单模光口，ST接头，1310nm，40km；16×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-8S16T-ST40-HV-HV | 8×100Base-FX，单模光口，ST接头，1310nm，40km；16×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-8S16T-SC40-HV | 8×100Base-FX，单模光口，SC接头，1310nm，40km；16×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-8S16T-SC40-HV-HV | 8×100Base-FX，单模光口，SC接头，1310nm，40km；16×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-4M24T-ST05-HV | 4×100Base-FX，多模光口，ST接头，1310nm，5km；24×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SM3024PA-4M24T-ST05-HV-HV | 4×100Base-FX，多模光口，ST接头，1310nm，5km；24×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SM3024PA-4M24T-SC05-HV | 4×100Base-FX，多模光口，SC接头，1310nm，5km；24×10/100Base-T(X)电口；100-240VAC，50/60Hz，110-220VDC(85-264VAC/77-300VDC)，单电源 |
|
|
|
选购配件
| 配件型号
|
配件说明
|
|
千兆SFP模块
|
参考工业级千兆SFP模块选购表
|
|
DT-FCZ-RJ45-01
|
单口RJ45防尘罩
|
