二氧化碳充装设备 致裂器二氧化碳增压泵

　　矿山开采充装设备

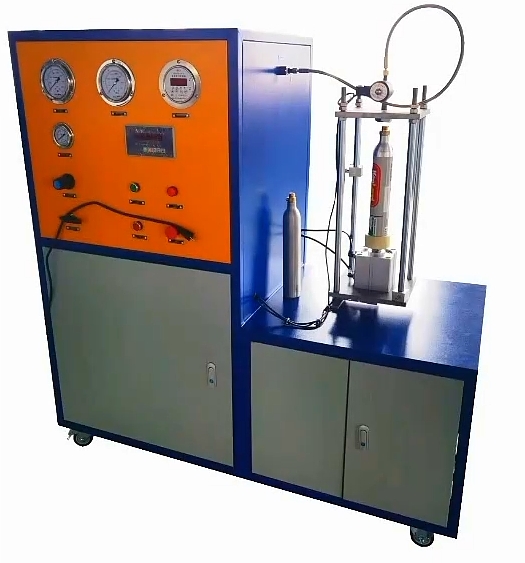

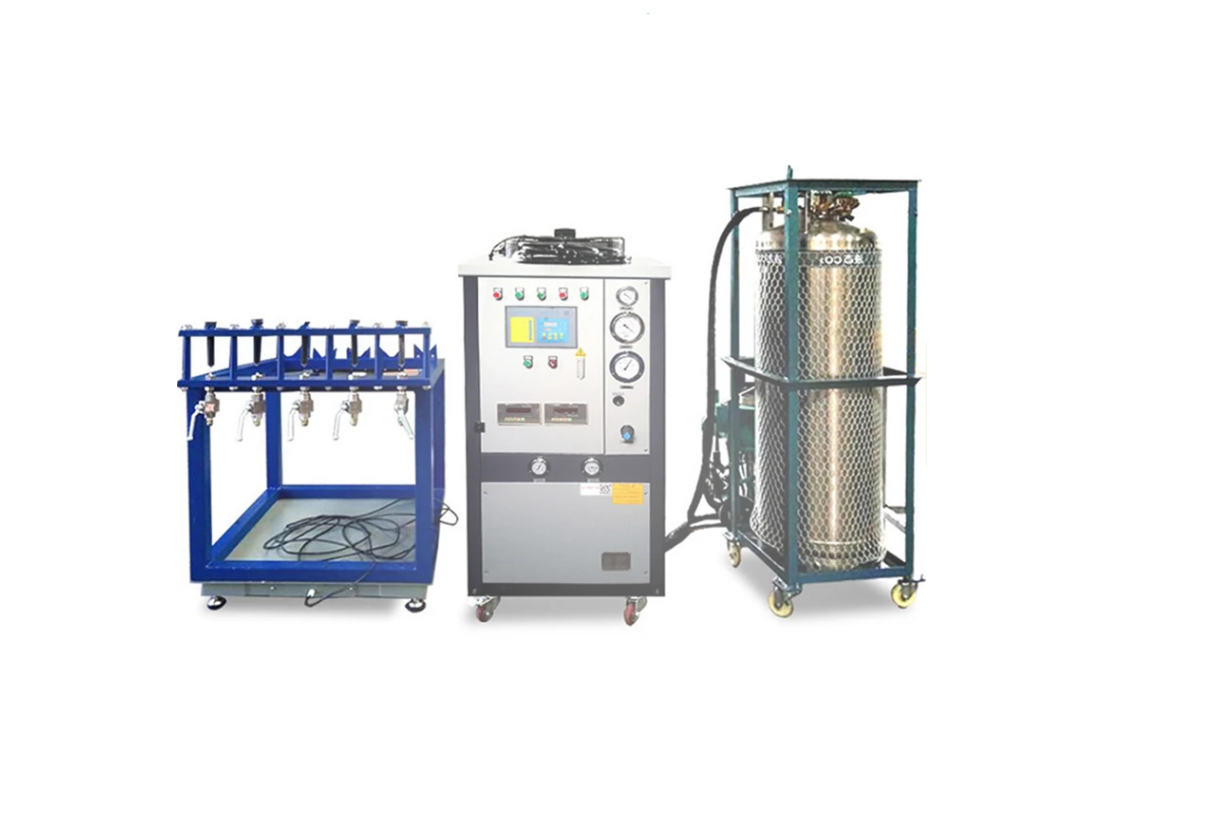

　　二氧化碳充装设备是我公司根据从国外引进的气动增压装置的工作原理，结合我国的实际情况研制而成的一种增压充装装置，使用0.5-0.8Mpa压缩空气为动力源，以气体增压泵为压力源对二氧化碳进行增压灌装，使灌装后的二氧化碳最终压缩为液态或超临界状态（环境温度超过31.2度时为超临界状态，密度与液态接近），输出压力20Mpa。配有矿山开采致裂管夹紧工装1-8工位，夹紧工装下方配电子秤，可设定重量，当到达设定重量后，系统自动停止充装。具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。

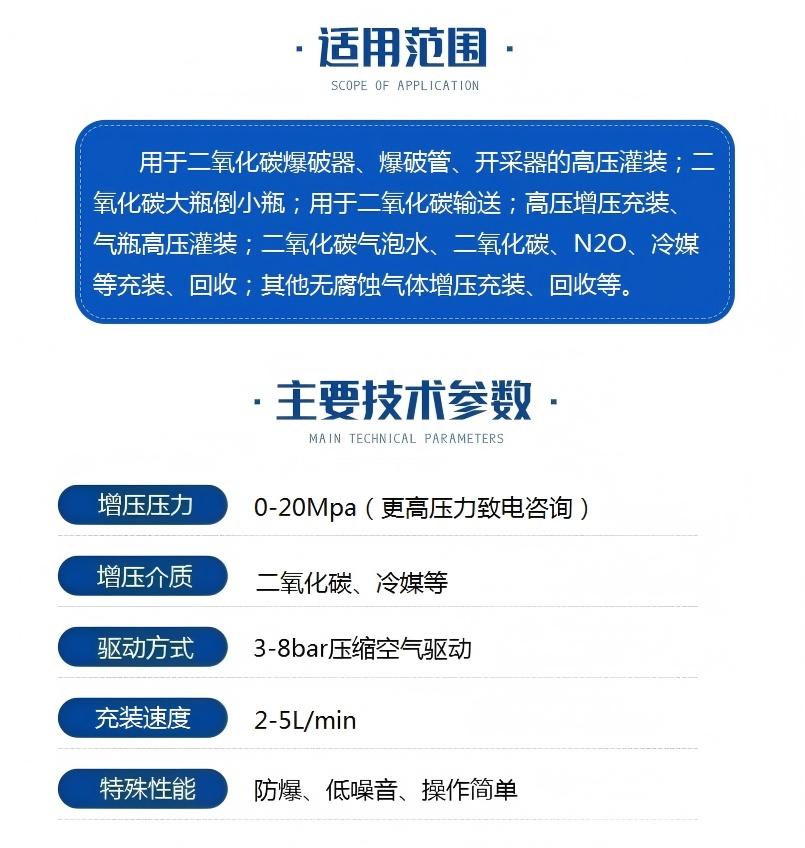

　　结构配置与性能参数

　　1、设备接收来自空压机0.5-0.8Mpa的压缩空气做为驱动气源，高压瓶组或低温储罐（压力＞1.5MPa）作为需增压的气源，通过气体增压泵增压后，输出额定压力为0-20Mpa。

　　2、装置上配有手动调压阀，可在额定范围内无极调整增压泵的驱动气源压力，配有电子秤可设定充装重量，到达重量后设备自动停止充装，充装速度2-10L/min。

　　3、设备驱动气进口为快速接头Φ12，设备进口和出口都是NPT3/8内螺纹。

　　4、设备整体为封闭箱体或不锈钢框架式，带有定向和万向耐磨车轮，方便移动。

　　5、装置各操作旋钮或布置美观，方便操作。

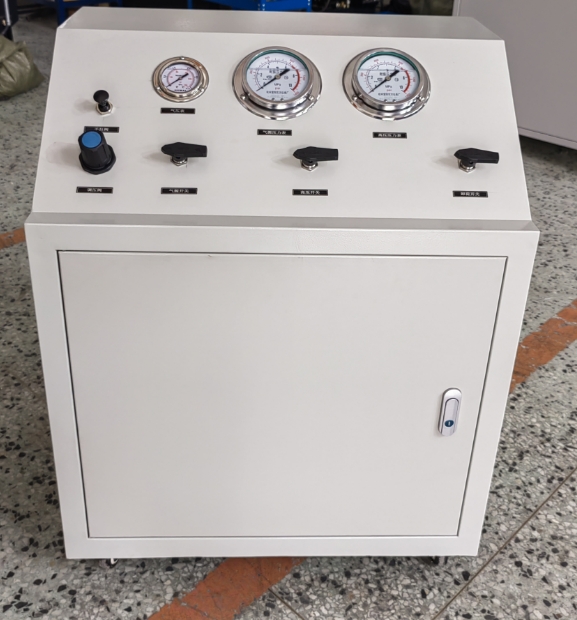

　　6、装置上配高低压压力表：高压表为增压后压力，量程为0-25Mpa。中压表为二氧化碳压力，量程为0-25Mpa。低压表为驱动气源压力，量程为0-1Mpa。

　　7、整个气体增压系统设备密封可靠，满足国家对气体密封测试要求。

　　8、工作状态平稳可靠，操作调整简单方便。

　　9、标识明显，增压泵安全保护齐全。

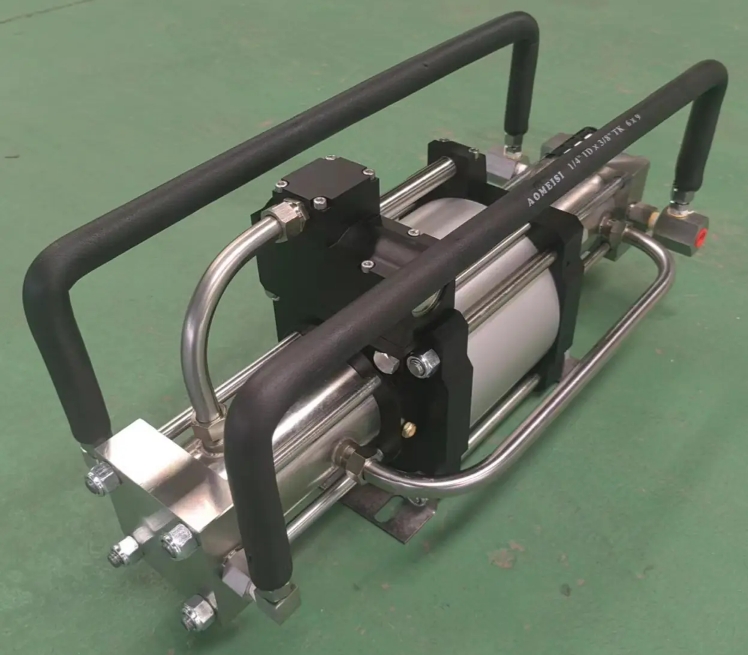

　　增压系统核心装置——气体增压泵介绍

　　1、气体增压泵说明：

　　气体增压泵采用单气控非平衡气体分配阀来实现泵的往复运动。

　　全部采用铝合金及不锈钢制造，全部密封件均为进口产品。

　　设计驱动气压均为10bar,为了保证泵的寿命，建议驱动气压≤8bar。

　　该系列泵的驱动活塞直径为160mm，所有泵头均带有排气冷却。

　　2、性能特点：

　　1、可用于不同的气体增压

　　增压泵可用于空气、氮气、氧气、氩气、氦气、等气体，将分别采用不同的增压泵和特殊的管路、元件，如选用的增压泵驱动腔与增压腔之间有隔离腔，可防止被增压气体和压缩空气混合，避免被增压气体遭受污染。

　　3、压力稳定、脉冲小

　　与传统气体增压泵相比，该增压泵产生的脉冲小，有稳定的压力输出，且输出压力值可通过附加的减压阀调节至工作场合所允许的压力范围内。

　　4、噪声低、节约能源

　　该增压泵噪声低，小于75dB。当达到所设定压力时，无额外能量消耗，所以其耗能量小，节约能源。

　　5、便于安装、使用。

　　该增压泵全气动控制，连接上驱动气入口，被增压气体入口，增压后的气体出口即可工作；调节驱动气源压力即可无级调整被增压气体的压力。

　　6、安全可靠，质量高，维护简单。

　　该增压泵全气动控制，无电弧及火花，可用于危险场所。泵体全部采用不锈钢、铝合金制造，全部密封件均为进口产品，质量安全可靠。因其零件和密封件少，维护更简单。

　　耗气量及配套的空压机

　　耗气量主要是由增压泵的驱动缸活塞的每分钟的往复次数所决定的，在所供气源压力不变的情况下，泵的往复次数决定于排出液体压力的大或小。当气源压力调至作空载排液时就是泵耗气量的时候。随着被试容器内的液压逐渐升高，泵的往复速度也逐渐减慢，直至驱动气气压与排除液体压力成比例平衡后，泵就停止工作，耗气量就等于零。该设备所配气体增压泵耗气量为0.75nm3/min, 按照常规充气情况，可选0.9nm3/min排量的空压机就可。

　　行业内技术优势

　　1、寿命更长：驱动腔采用光洁度达到0.4μm铝合金气缸，更高精度更长的寿命。

　　2、维护费低：驱动活塞及高压部分全部采用高品质304不锈钢制造，全部密封件均为进口产品；国内其他厂家虽然高压腔采用不锈钢但驱动腔活塞采用铸铁材质和采用普通密封件，通常会在1-2年后生锈、故障，维护费用更高。

　　3、服务可靠：丰富的行业经验，总工程师为行业内最早来自德国气动增压技术攻关的科研技术人员，对产品不断改进优化，能够针对客户需求提供个性化的解决方案。我们的团队经过严格的培训和筛选，具备的技能和知识，可以确保为客户提供高效、可靠的服务。
