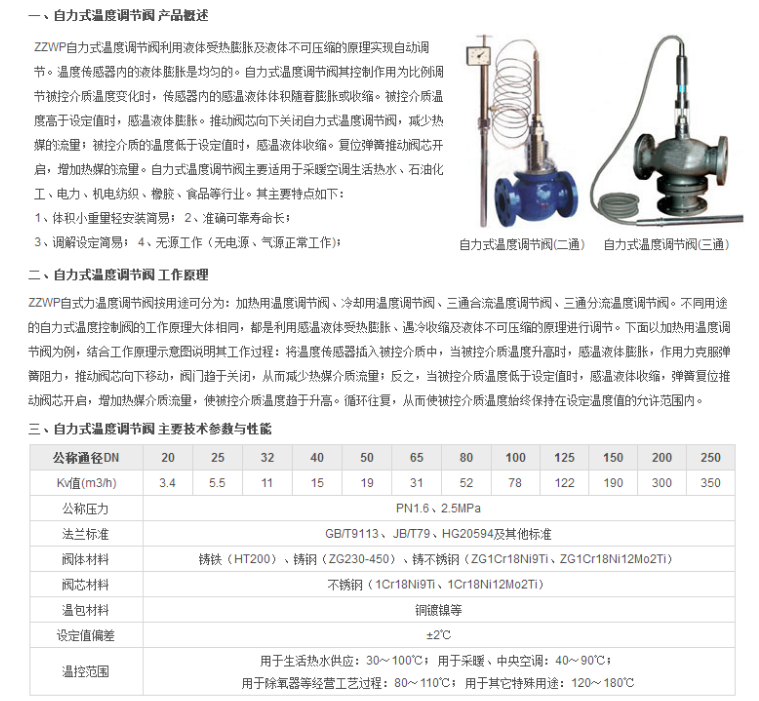

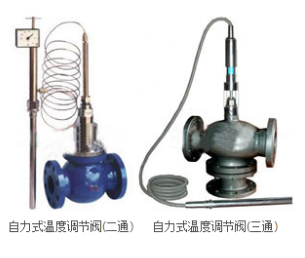

　　一、自力式温度调节阀产品概述

　　ZZ WP自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调

　　节。温度传感器内的液体膨胀是均匀的。自力式温度调节阀其控制作用为比例调

　　节被控介质温度变化时，传感器内的感温液体体积随着膨胀或收缩。被控介质温

　　度高于设定值时，感温液体脖胀。推动阀芯向下关闭自力式温度调节阀，减少热

　　媒的流量；被控介质的温度低于设定值时，感温液体收缩。复位弹簧推动阀芯开

　　启，增加热媒的流里。自力式温度调节阀主要适用于采暖空调生活热水、石油化

　　工、电力、机电纺织、橡胶、食品等行业。其主要特点如下：

　　1、体积小重量轻安装简易；2、准确可靠寿命长；

　　3、调解设定简易；4、无源工作(无电源、气源正常工作)；

　　二、自力式温度调节阀工作原理

　　ZZ WP自式力温度调节阀按用途可分为：加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途

　　的自力式温度控制阀的工作原理大体相同，都是利用感温液体受热肢胀、遇冷收缩及液体不可压缩的原理进行调节。下面以加热用温度调

　　节阙为例，结合工作原理示意图说明其工作过程：将温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力克服弹

　　簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；反之，当被控介质温度低于设定值时，感温液体收缩：弹簧夏位推

　　动阀芯开启，增加热媒介质流里，使被控介质温度趋于升高。循环往夏，从而使被控介质温度始终保持在设定温度值的允许范围内。

　　三、自力式温度调节阀主要技术参数与性能

　　公称通径DN 20 25 32 40 50 65 80 100 125

　　Kv值(m3/h) 3.4 5.5 11 8 122

　　公称压力 PN 1.6、2.5MPa

　　法兰标准 GB/T9113、JB/T79、HG20594及其他标准

　　阀体材料 铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2TI)

　　阀芯材料 不锈钢(1Cr18Ni9T、1Cr18Ni12Mo2TI)

　　温包材料 铜镀镍等

　　设定值偏差 ±2℃

　　温控范围 用于生活热水供应：30~100℃；用于采暖、中央空调：40~90℃；

　　用于除氧器等经营工艺过程：80~110℃；用于其它特殊用途：120~180℃
