沈高阀门厂家直销云南总代理 气动硬密封蝶阀D643H D673H

　　气动硬密封蝶阀

　　关键词：

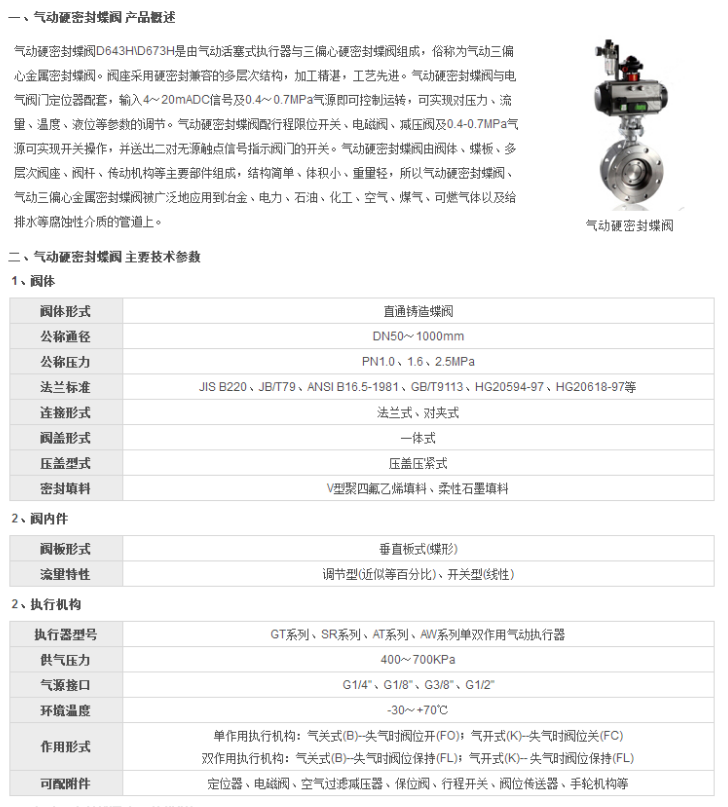

　　一、气动硬密封蝶阀产品概述

　　气动要密封蝶阀D643H＼D673H是由气动活塞式执行器与三偏心硬密封蝶阀组成，俗称为气动三偏

　　心金属密封蝶阙。阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。气动硬密封蝶阀与电

　　气阀门定位器配套， 输入4~20mADC信号及0.4~0.7MPa气源即可控制运转， 可实现对压力、流

　　里、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气

　　源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多

　　层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动硬密封蝶阀、

　　气动三偏心金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燧气体以及给

　　排水等席蚀性介质的管道上。

　　二、气动硕密封蝶阀主要技术参数

　　1、阀体

　　阀体形式 直通铸造蝶阀

　　公称通径 DN50~1000mm

　　公称压力 PN 1.0、1.6、2.5MPa

　　法兰标准 JIS B220、JB/T79、ANSI B 16.5-1981、GB/T 9113、HG 20594-97、HG 20618-97等

　　连接形式 法兰式、对夹式

　　阀盖形式 一体式

　　压盖型式 压盖压紧式

　　密封填料 V型聚四氟乙烯填料、柔性石墨填料

　　2、阀内件

　　阀板形式 垂直板式(蝶形)

　　流量特性 调节型(近似等百分比)、开关型(线性)

　　2、执行机构

　　执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器

　　供气压力 400~700KPa

　　气源接口 G1/4”、G1/8*、G3/8*、G1/2°

　　环境温度 -30~+70℃

　　单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)-失气时阀位关(FC)

　　作用形式 双作用执行机构：气关式(B)-失气时阀位保持(FL)；气开式(K)-失气时阀位保持(FL)

　　可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

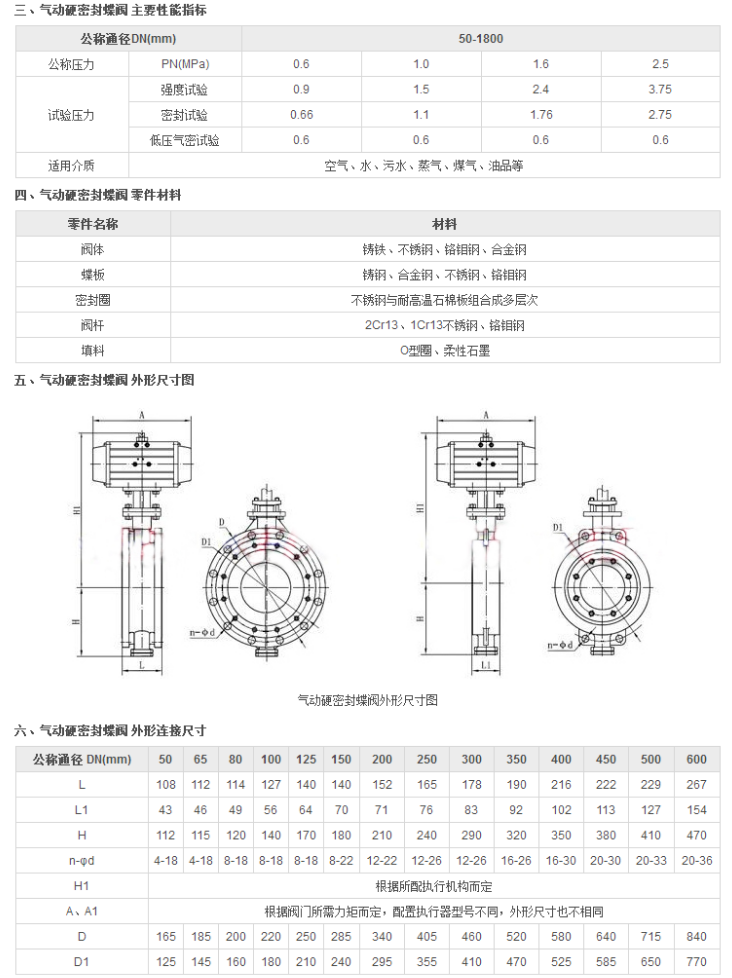

　　三、气动硬密封蝶阀主要性能指标

　　公称通径DN(mm) 50-1800

　　公称压力 PN(MPa) 0.6 1.0 1.6 2.5

　　强度试验 0.9 1.5 2.4 3.75

　　试验压力 密封试验 0.66 1.1 1.76 2.75

　　低压气密试验 0.6 0.6 0.6 0.6

　　适用介质 空气、水、污水、蒸气、煤气、油品等

　　四、气动硬密封蝶阀零件材料

　　零件名称 材料

　　阀体 铸铁、不锈钢、铬钼钢、合金钢

　　蝶板 铸钢、合金钢、不锈钢、铬钼钢

　　密封圈 不锈钢与耐高温石棉板组合成多层次

　　阀杆 2Cr13、1Cr13不锈钢、铬钼钢

　　填料 O型圈、柔性石墨
