厂家直销沈高阀门云南总代理 ZSHO气动O型切断球阀

　　本公司生产的气动O型切断球阀（俗称气动切断球阀），是由球阀及单（双）作用活塞式

　　气动执行器组成，气动O型圈切断球阀广泛适用于天然气、油品、化工、冶金、造纸

　　电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的

　　流体切断控制，与自动化气动仪表配套使用。气动O型切断球阀(气动切断球阀)采用

　　唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球

　　阀，采用板笛加载的阀座密封结构，能确保球派长期可靠的密封。中、高温球阀的

　　阀座材料可选用对位聚苯或金属材料。气动O型切断球阀(气动切断球阀)根据压力的

　　大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后邓密

　　封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料。

　　二、气动0型切断球阀主要产品特点

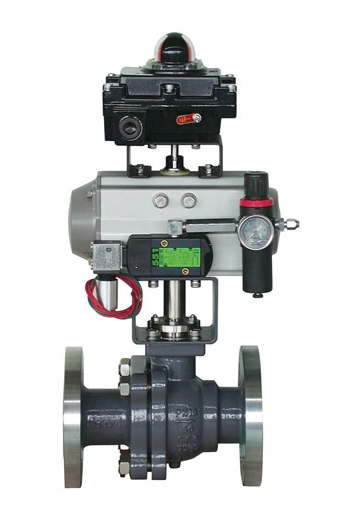

　　Z SHO气动O型切断球阀

　　Z SHO气动切断球阀

　　1、流体阻力小、球顿是所有阀门类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。

　　2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

　　3、阀座密封性能好，采用聚四氟乙烯等性材料制球的密封圈，结构易于密封，而且球钢的阀封能力随着介质压力的增高而增大。

　　4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阉杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

　　5、由于聚四氲乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

　　6、下装式阀杆和阀杆头部凸阶防止阙杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

　　7、防静电功能：在球体、跃杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

　　二、气动0型切断球阀主要技术参数

　　1、阀体

　　阀体形式 两段式铸造球型阀

　　公称通径 DN15~300mm

　　公称压力 PN 1.6、25、4.0、6.4MPaiANS 1150、300LB； J IS 10、20、30K

　　法兰标准 GB/T9113、JB/T79、HG20594及其他标准

　　连接形式 法兰(FFR FR TJ) 、焊接(SW BW) 、螺纹(锥螳纹、管螺纹)

　　阀盖形式 整体式

　　压盖型式 螺栓压紧式

　　密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨

　　阙体材料 铸钢(WCB) 、不锈钢(CF 8、CF8M、CF 3、CF3M) 、铬钼钢、铸钢衬四氟(WCB+F 46)

　　2、阀内件

　　阀芯形式 O型球体阀芯+电子抛光

　　流里特性 近似快开特性

　　阀芯材料 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理

　　3、执行器

　　执行器型号 GT、ST、AT、AW系列单、双作用气动执行器

　　供气压力 0.4~0.7MPa

　　气源接口 G1/4”、G1/8”、G3/8”、G1/2*

　　环境温度 -30~+70℃

　　作用形式 单作用执行机构：气关式(B)失气时阀位开(FO)；气开式(K)-失气时阀位关(FC)

　　双作用执行机构：气关式(B)-失气时阀位保持(FL)；气开式(K)-失气时阀位保持(FL)

　　可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
