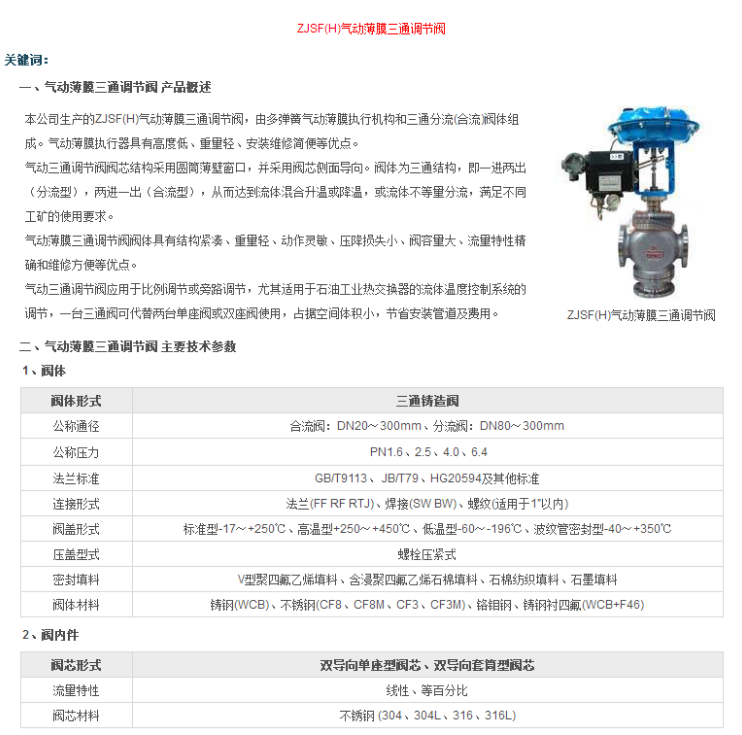

　　Z JSF(H) 气动薄膜三通调节阀

　　关键词：

　　一、气动薄膜三通调节阀产品概述

　　本公司生产的Z JSF(H) 气动薄膜三通调节阀， 由多弹簧气动薄膜执行机构和三通分流(合流阀体组

　　成。气动薄膜执行器具有高度低、重里轻、安装维修简便等优点。

　　气动三通调节阀阀芯结构采用圆筒薄壁窗口，并来用阙芯侧面导向。阀体为三通结构，即一进两出

　　(分流型)，两进一出(合流型)，从而达到流体混合升温或降温，或流体不等量分流，满足不同

　　工矿的使用要求。

　　气动薄膜三通调节阀阀体具有结构紧凑、重重轻、动作灵敏、压阵损失小、阀容里大、流里持性精

　　确和维修方便等优点。

　　气动三通调节阀应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的

　　调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

　　二、气动薄膜三通调节阀主要技术参数

　　1、阀体

　　阀体形式 三通铸造阀

　　公称通径 合流阀：DN20~300mm、分流词：DN80~300mm

　　公称压力 PN1.6、2.5、4.0、6.4

　　法兰标准 GB/T9113、JB/T79、HG20594及其他标准

　　连接形式 法兰(FFR FR TJ) 、焊接(SW BW) 、螺纹(适用于1*以内)

　　阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃

　　压盖型式 螺栓压紧式

　　密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

　　阀体材料 铸钢(WCB) 、不锈钢(CF 8、CF8M、CF 3、CF3M) 、铬钼钢、铸钢衬四氟(WCB+F 46)

　　2、阀内件

　　阀芯形式 双导向单座型阀芯、双导向套筒型阀芯

　　流里特性 线性、等百分比

　　阀芯材料 不锈钢(304、304L、316、316L)
