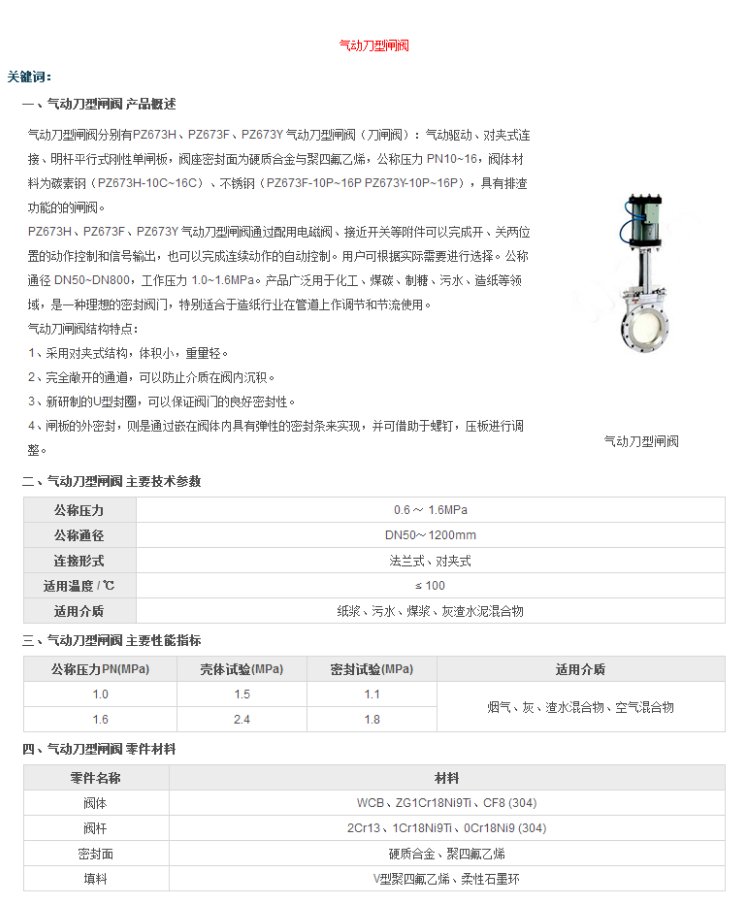

　　气动刀型闸阀

　　关键词：

　　一、气动刀型闸阀产品概述

　　气动刀型阀分别有PZ673H、PZ673F、PZ673Y气动刀型闸阀(刀闸阀)：气动驱动、对夹式连

　　接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力PN10~16，阀体材

　　料为碳素钢(PZ673H-10C-16C) 、不锈钢(PZ673F-10P-16PPZ673Y-10P-16P) ， 具有排渣

　　功能的的闸阀。

　　PZ673H、PZ673F、PZ673Y气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位

　　置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称

　　通径DN 50~DN 800， 工作压力1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领

　　域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。

　　气动刀闸阀结构特点：

　　1、采用对夹式结构，体积小，重量轻。

　　2、完全敞开的通道，可以防止介质在阀内沉积。

　　3、新研制的U型封圈，可以保证阀门的良好密封性。

　　4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于蝎钉，压板进行调

　　整。

　　二、气动刀型闸阀主要技术参数

　　公称压力 0.6~1.6MPa

　　公称通径 DN50~1200mm

　　连接形式 法兰式、对夹式

　　适用温度I℃ ≤100

　　适用介质 纸浆、污水、煤浆、灰渣水泥混合物

　　三、气动刀型闸阀主要性能指标

　　公称压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质

　　1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物

　　1.6 2.4 1.8

　　四、气动刀型闸阀零件材料

　　季件名称 材料

　　阀体 WCB、ZG1Cr18Ni9T、CF 8(304)

　　阙杆 2Cr13、1Cr18Ni9T、0Cr18Ni9(304)

　　密封面 硬质合金、聚四氟乙烯

　　填料 V型聚四氟乙烯、柔性石墨环
