厂家直销沈高阀门云南总代理 J941H电动法兰截止阀

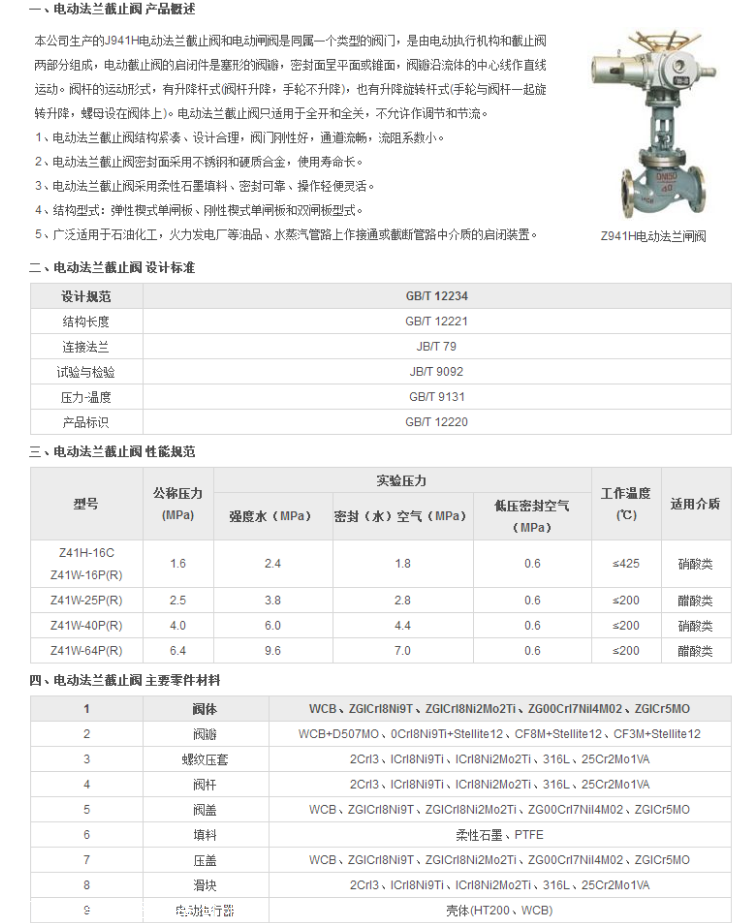

　　一、电动法兰截止阀产品韧述

　　本公司生产的J941H电动法兰截止阀和电动闸阀是同属一个类型的阙门，是由电动执行机构和截止阀

　　两部分组成，电动截止阀的启闭件是塞形的阀辨，密封面呈平面或锥面，阀瓣沿流体的中心线作直线

　　运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋

　　转升降，螺母设在阀体上)。电动法兰截止阀只适用于全开和全关，不允许作调节和节流。

　　1、电动法兰截止阀结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。

　　2、电动法兰截止阀密封面采用不锈钢和硬质合金，使用寿命长。

　　3、电动法兰截止阀采用柔性石墨填料、密封可靠、操作轻便灵活。

　　4、结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型式。

　　5、广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

　　二、电动法兰截止阀设计标准

　　设计规范 GB/T 12234

　　结构长度 GB/T 12221

　　连接法兰 JB/T 79

　　试验与检验 JB/T 9092

　　压力-温度 GB/T 9131

　　产品标识 GB/T 12220

　　三、电动法兰截止阀性能规范

　　型号 公称压力 实验压力

　　(MPa)

　　强度水(MPa) 密封(水) 空气(MPa) 低压密封空气(MPa) 工作温度（℃） 适用介质

　　Z41H-16C 1.6 2.4 1.8 0.6 ≤425 硝酸类

　　Z41W-16P(R)

　　Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸类

　　Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类

　　Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

　　四、电动法兰截止阀主要零件材料

　　1 阀体 WCB、ZGICrI8Ni9T、ZG ICr I8Ni2Mo2TixZG00CrI7Nil4M 02-ZGICr5MO

　　2 阀瓣 WCB+D507MO、0Crl8Ni9Ti+Stellite 12、CF8M+Stellite 12、CF3M+Stellite 12

　　3 螺纹压套 2Crl 3、ICrl8Ni9Ti、ICrl8Ni2Mo2Ti、316L、25Cr2Mo1VA

　　4 阀杆 2Crl 3、ICrl8Ni9Ti、ICrI8Ni2Mo2Ti、316L、25Cr2Mo1VA

　　5 阀盖 WCB、ZGICrl8Ni9T、ZGICrI8Ni2Mo2Ti、ZG00Crl7Nil4M 02、ZGICr5MO

　　6 填料 柔性石墨、PTFE

　　7 压盖 WCB、ZGICrI8Ni9T、ZGICrI8Ni2Mo2Ti、ZG00CrI7Nil4M 02、ZGICr5MO

　　8 滑块 2Crl 3、ICrl8Ni9Ti、ICrI8Ni2Mo2Ti、316L、25Cr2Mo1VA

　　9 电动执行器 壳体(HT 200、WCB)
