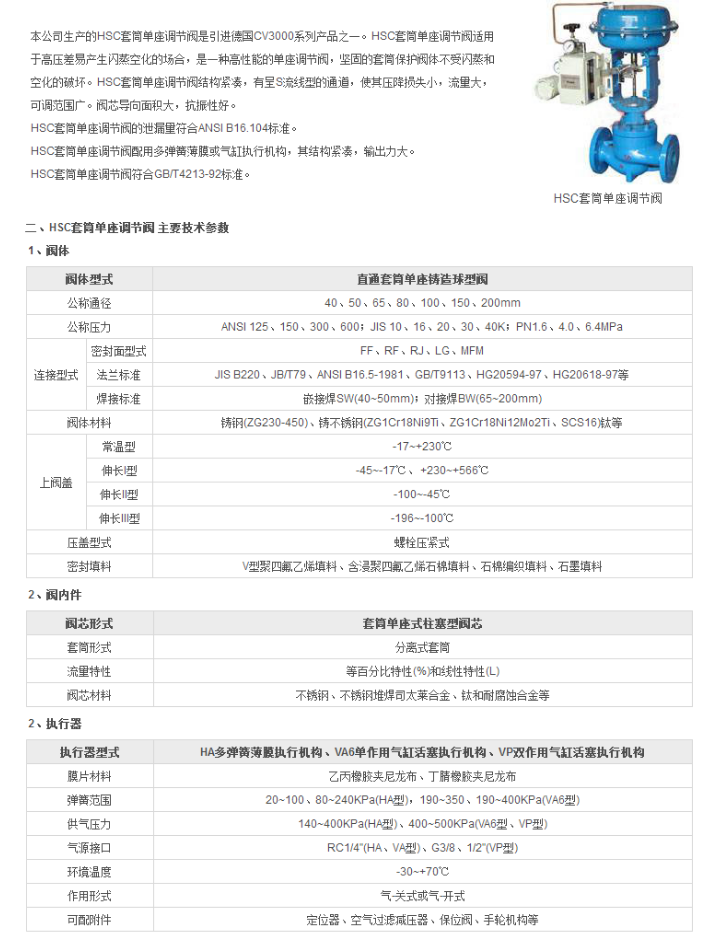

　　本公司生产的HSC套筒单座调节阀是引进德国CV 3000系列产品之一。HSC套筒单座调节阀适用

　　于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和

　　空化的破坏。HSC套筒单座调节阀结构紧奏， 有呈S流线型的通道， 使其压降损失小， 流里大，

　　可调范围广。阀芯导向面积大，抗振性好。

　　HSC套筒单座调节阀的泄漏里符合ANSI B 16.104标准。

　　HSC套筒单座调节阀配用多弹簧薄膜或气缸执行机构， 其结构紧奏， 输出力太。

　　HSC套筒单座调节阀符合GB/T 4213-92标准。

　　二、HSC套筒单座调节阀主要技术参数

　　1、阀体

　　阀体型式 直通套筒单座铸造球型阀

　　公称通径 40、50、65、80、100、150、200mm

　　公称压力 ANSI 125、150、300、600； J IS 10、16、20、30、40K； PN 1.6、4.0、6.4MPa

　　密封面型式 FF、RF、RJ、LG、MFM

　　连接形式 法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

　　焊接标准 嵌接焊SW(40~50mm)；对接焊BW(65~200mm)

　　阀体材料 铸钢(ZG 230-450) 、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS 16) 钛等

　　常温型 -17~+230℃

　　伸长Ⅰ型 -45--17℃、+230~+566℃

　　上阀盖 伸长Ⅱ型 -100~-45℃

　　伸长Ⅲ型 -196--100℃

　　压盖型式 螺栓压紧式

　　密封填料 V型聚四第乙烯填料、含浸聚四氟乙石棉填料、石棉编织填料、石墨填料

　　2、阀内件

　　阀芯形式 套筒单座式柱塞型阀芯

　　套筒形式 分离式套筒

　　流里特性 等百分比特性(%)和线性持性(L)

　　阀芯材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

　　2、执行器

　　执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构

　　膜片材料 乙丙橡胶夹尼龙布、丁請橡胶夹尼龙布

　　弹簧范围 20~100、80~240KPa(HA型) ， 190~350、190~400KPa(VA 6型)

　　供气压力 140~400KPa(HA型) 、400~500KPa(VA 6型、VP型)

　　气源接口 RC1/4(HA、VA型)、G3/8、1/2(VP型)

　　环境温度 -30~+70℃

　　作用形式 气关式或气-开式

　　可面附件 定位器、空气过滤咸压器、保位阀、手轮机构等
