批发特价汉高乐泰366UV胶 紫外线固化 深圳乐泰代理商

　　乐泰紫外线固化胶366

　　高黏度，坚韧柔性，耐冲击及振动，粘接材料广泛，可使用户外紫外线或活化剂，或者两r

　　者同时使用。使用紫外线时，在几秒钟内固化。

　　r

　　产品简介

　　乐泰 ® 产品 366 是一种单组分，高粘度的厌氧型结构胶粘剂。该胶粘剂适合于大部分材r

　　料的粘接。当该产品于合适的紫外光照射下会固化。在材料表面粘接也可以用表面活化r

　　剂固化。固化后，它具有极好的耐振动和抗冲击性能。

　　典型用途r

　　产品 366 在工业应用中主要用于粘接,密封或涂覆金属和玻璃部件。典型的应用包括粘接电

　　子设备，家电元件和装饰元件。

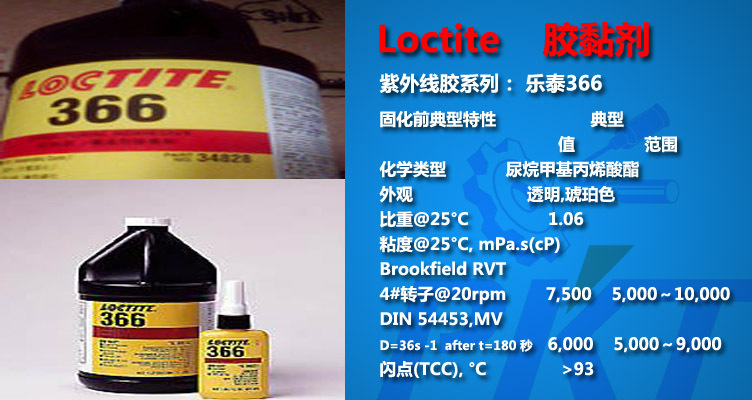

　　固化前材料性能

　　典型

　　值 范围

　　化学类型 尿烷甲基丙烯酸酯

　　外观 透明,琥珀色

　　比重@25°C 1.06

　　粘度@25°C, mPa.s(cP)

　　Brookfield RVT

　　4#转子@20rpm 7,500 5,000～10,000

　　DIN 54453,MV

　　D=36s -1 after t=180 秒 6,000 5,000～9,000

　　闪点(TCC), °C >93

　　典型固化特性r

　　本产品在波长为 365nm 的紫外线照射时固化。要想使暴露于空气中的表面完全固化，使

　　用 250nm 波长的紫外光辐射。固化速度取决于照射到产品表面的紫外线光强。典型固化条

　　件 是 使 用 中 压 ， 石 英 ** 紫 外 线 灯 ， 在100mW/cm 2 的紫外光照射下固化 20

　　-30 秒。

　　注：这里提到的紫外线光强是利用 OAI 206紫外线光强测量仪在 365nm 下测定的。

　　固化后材料典型性能

　　物理性能

　　热膨胀系数,ASTM 696K -1 80×10 -6

　　导热系数, ASTM C177,W.m -1 K -1 0.1

　　硬度, (肖氏 D), ASTM 2240, 45

　　电性能 常数 损耗

　　介电常数和损耗 ASTM 150

　　@100Hz 5.3 0.03

　　@1kHz 5.3 0.03

　　@10kHz 5.3 0.03

　　体积电阻率，ASTM 257，?1?76?1?78.cm 2×10 13

　　介电强度，ASTM 149，kV/mm 30

　　注意事项r

　　本产品不宜在纯氧与/或富氧环境中使用，不能用于**或其它强氧化性物质的密封材料

　　使用。

　　有关本产品的安全注意事项，请查阅乐泰的材料安全数据资料(MSDS)。

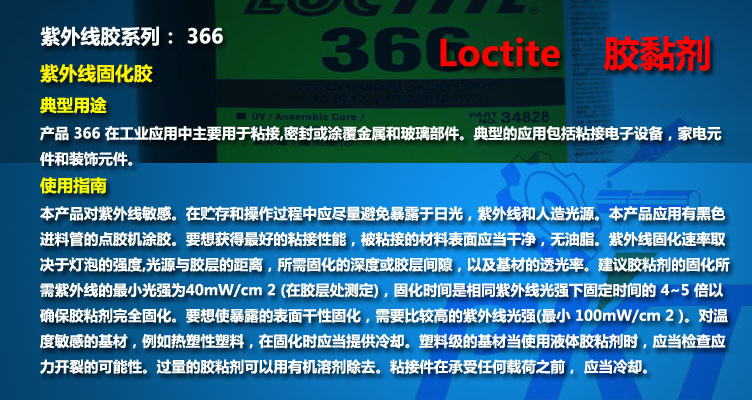

　　使用指南

　　本产品对紫外线敏感。在贮存和操作过程中应尽量避免暴露于日光，紫外线和人造光源。

　　本产品应用有黑色进料管的点胶机涂胶。要想获得**的粘接性能，被粘接的材料表面应

　　当干净，无油脂。紫外线固化速率取决于灯泡的强度,光源与胶层的距离，所需固化的深度

　　或胶层间隙，以及基材的透光率。建议胶粘剂的固化所需紫外线的**小光强为40mW/cm

　　2 (在胶层处测定)，固化时间是相同紫外线光强下固定时间的 4~5 倍以确保胶粘剂完全固

　　化。要想使暴露的表面干性固化，需要比较高的紫外线光强(小 100mW/cm 2 )。对温

　　度敏感的基材，例如热塑性塑料，在固化时应当提供冷却。塑料级的基材当使用液体胶粘

　　剂时，应当检查应力开裂的可能性。过量的胶粘剂可以用有机溶剂除去。粘接件在承受任

　　何载荷之前， 应当冷却。
