重庆六防球墨铸铁井盖厂家

　　一：球墨铸铁井盖面板组成结构：

　　定制文字：

　　（1）水：雨水、污水、给水、自来水、供水、排水。海洋、河流、湖泊、沼泽、冰川、积雪、地下水和大气中的水

　　（2）电力：

　　弱电、强电、供电、输电、配电、发电、用电。

　　输电网：1000kV、500 kV、330 kV、220 kV、110kV。

　　电压：高压配电网为110kV、66kV。中压配电网为20kV、10kV、6 kV。低压配电网为0.4 kV（220V/380V）。

　　（3）能源：煤炭、石油、天然气、核燃料、水能、海洋能、风能、太阳能、生物质能。

　　（4）气：蒸汽、燃气、煤气、水蒸气、、页岩气、天然气。

　　定制电话：抢修电话、抢险电话、维修电话、维护电话等。

　　logo：修建单位的 logo/承载单位logo/代表性独特定制logo。

　　执行标准：《球墨铸铁件》：修改采用国际标准 ISO 1083：2004；GB/T23853-2009 D400/C250/B125/A15。

　　CJ/T 3012-1993《铸铁检查井盖》；重型试验荷载 360kN，轻型 210kN。

　　花纹定制：十字纹、椭圆形纹、菱形纹。

　　二：球墨铸铁井盖型号规格尺寸图片类目

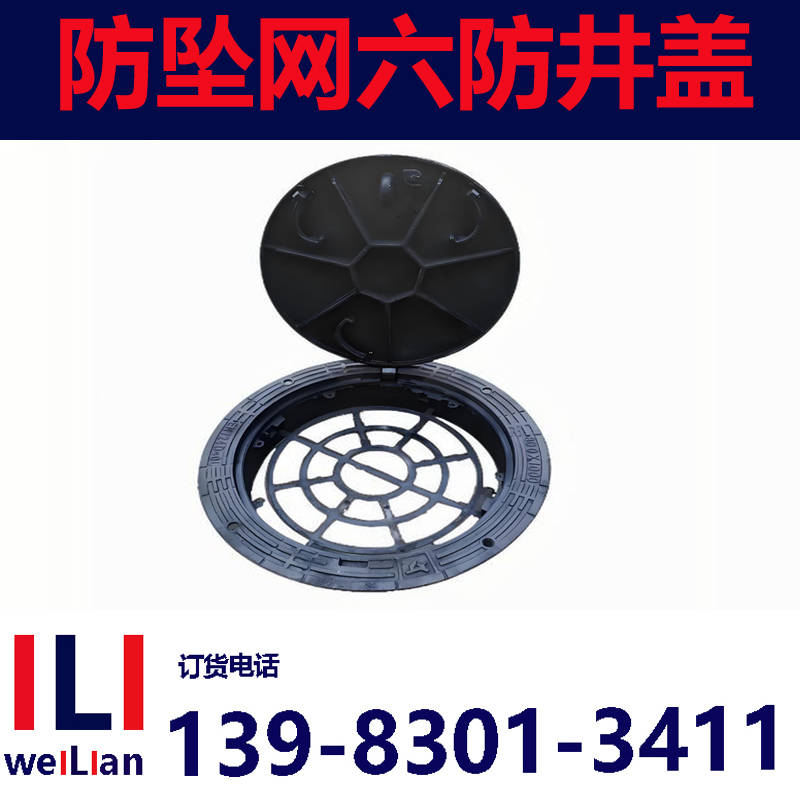

　　（1）球墨铸铁防坠落六防井盖规格：

　　700*900*190毫米700*900*200毫米700*900*250毫米

　　球墨铸铁六防球墨铸铁井盖图片：

　　（2）球墨铸铁五防球墨铸铁井盖/防沉降井盖/防移位井盖/防噪音井盖/防盗井盖规格：

　　700*900*120毫米700*900*150毫米700*900*180毫米

　　800*1000*120毫米800*1000*150毫米800*1000*180毫米

　　球墨铸铁五防井盖图片：

　　（3）球墨铸铁电力盖板规格：宽度*长度*高度/厚度

　　300*500*30/40/50毫米400*600*30/40/50毫米500*600*30/40/50毫米

　　500*700*30/40/50毫米500*800**30/40/50毫米500*900*30/40/50毫米

　　500*1000*30/40/50毫米500*1100*30/40/50毫米500*1200*30/40/50毫米

　　500*1300*30/40/50毫米500*1400*30/40/50毫米500*1500*30/40/50毫米

　　500*1600*30/40/50毫米500*1700*30/40/50毫米500*1800*30/40/50毫米

　　500*1900*30/40/50毫米500*2000*30/40/50毫米500*2200*30/40/50毫米

　　球墨铸铁电力电缆沟盖板图片：

　　（4）球墨铸铁方形井盖规格：

　　400*400/500*500/600*600/700*700/800*800/900*900

　　球墨铸铁方形井盖图片：

　　（5）球墨铸铁圆形井盖：

　　400*500毫米500*600毫米600*700毫米700*800毫米700*850毫米800*900毫米900*1000毫米1000*1200毫米1200*1400毫米

　　球墨铸铁圆形井盖图片：

　　（6）球墨铸铁外方内圆井盖：

　　1200*1200*700毫米1000*1000*700毫米800*800*700毫米

　　球墨铸铁外方内圆井盖图片：

　　（7）球墨铸铁压力井盖：

　　圆形700*900*50毫米

　　球墨铸铁压力井盖图片：

　　（8）球墨铸铁双层井盖/球墨铸铁铺砖井盖/球墨铸铁隐形井盖

　　圆形：φ700*70毫米。方形：700*700*70毫米

　　===球墨铸铁圆形双层隐形铺砖图片===球墨铸铁方形双层圆形铺砖井盖图片

　　（9）球墨铸铁溢流井盖规格：

　　方形：750*450*70毫米。圆形700*700毫米。

　　=====方形溢流井盖图片=======圆形溢流井盖图片====

　　（10）球墨铸铁立式井盖规格/球墨铸铁三件套井盖规格：

　　内径440*620毫米。外径540*720毫米。框高：45毫米。

　　内径480*630毫米。外径580*700毫米。框高：60毫米。

　　内径470*700毫米。外径580*800毫米。框高：65毫米。

　　球墨铸铁立式井盖图片/球墨铸铁三件套井盖图片：

　　（11）球墨铸铁护树板规格/球墨铸铁树围规格/球墨铸铁护树盖板规格：

　　1000*1000*700*40/50毫米1100*1100*700*40/50毫米1200*1200*700*40/50毫米。

　　球墨铸铁护树板图片/球墨铸铁树围图片/球墨铸铁护树盖板图片：

　　（12）球墨铸铁水表井盖/球墨铸铁电表井盖规格：

　　600*400*40/50毫米

　　球墨铸铁水表井盖图片/球墨铸铁电表井盖图片：

　　（13）球墨铸铁套件水篦子/球墨铸铁单块水箅子规格：

　　200*500/300*500/400*600/350*500/400*400/500*500/250*750/450*750/250*750

　　===球墨铸铁套件水箅子图片===球墨铸铁单块水箅图片

　　（14）球墨铸铁防沉降水箅子规格：

　　750*450*50毫米700*250*50毫米

　　球墨铸铁防沉降水箅子图片：

　　（15）球墨铸铁防滑圆孔水箅子规格/圆孔水沟盖板规格：

　　500*300*20/30毫米600*400*30/40毫米700*250*30/40毫米

　　球墨铸铁防滑圆孔水箅子图片/球墨铸铁圆孔水沟盖板图片：

　　（16）球墨铸铁防滑条孔水箅子规格/球墨铸铁防滑条孔水沟盖板规格：

　　500*250毫米500*300毫米500*350毫米700*250毫米750*450毫米。

　　球墨铸铁防滑条孔水箅子图片/球墨铸铁防滑条孔水沟盖板图片：

　　（17）球墨铸铁横截沟水沟盖板规格/球墨铸铁横截沟水箅子规格：

　　500*480*280*280毫米500*580*380毫米500*680*480毫米500*780*580毫米。

　　球墨铸铁横截沟水沟盖板图片/球墨铸铁横截沟水篦子图片：

　　=======整体式横截沟图片=========分体式横截沟图片======

　　（18）球墨铸铁双联水箅子规格：

　　1500*500毫米

　　球墨铸铁双口水箅子图片/球墨铸铁双联水沟盖板图片

　　三：球墨铸铁井盖沟雨污篦子生产工艺

　　原材料：面包铁+化学成分控制。

　　铁水熔化与球化处理：

　　铁液出炉温度通常控制在1450℃-1500℃之间。

　　补偿后续球化、孕育处理时铁液温度的损失。

　　铁液中添加球化剂进行球化处理，使铸铁中的石墨结晶成球状。

　　孕育处理与铁水浇注：

　　改善石墨形态和分布状况+孕育剂+促进石墨化+铁水浇注+合理运用冒口冷铁+顺序凝固原则+减少缩孔缩松等缺陷。

　　冷却与脱模：

　　浇筑完成+铁水模具中自然冷却凝固+凝固后脱模+井盖毛坯件+控制冷却速度和脱模时间。

　　加工与表面处理：

　　（1）毛坯件抛丸处理（去除表面砂粒和杂质）+车削、铣削、磨削（提高表面质量和尺寸精度）。

　　（2）圆形井盖：选用数控机床加工成型；方形或矩形井盖：采用压埋成型法或其他工艺方法进行加工。

　　（3）加工完成后，还需进行表面防腐处理，如喷锌防腐和外涂沥青漆保护层，以提高井盖的耐候性和使用寿命。

　　四：球墨铸铁井盖沟盖板雨污篦子安装位置

　　（1）混凝土成品电缆沟槽/预制电线沟

　　（2）混凝土预制成品电缆沟槽

　　（3）混凝土成品排水沟槽/钢筋砼预制水沟槽

　　（4）水泥混凝土混凝土集水井口

　　（5）预制化粪池/混凝土腐化池/钢筋砼沉淀池

　　（6）水泥混凝土隔油池/预制除油池

　　(7)玻璃钢化粪池/复合树脂沉淀池/SMC腐化池

　　（8）HDPE塑料化粪池/沉淀池/腐化池

　　（9）HDPE塑料隔油池/除油池

　　（10）水泥检查井砌块砖/混凝土检查井模块砖

　　（11）水泥装配式检查井/混凝土检查井/钢筋砼预制窖井

　　（12）混凝土现浇检查井

　　五：球墨铸铁井盖沟盖板雨水篦子安装流程

　　五/一：井盖安装需准备以下工具

　　（1）基础工具

　　起重设备：用于吊装重型井盖，如吊车或起重机。

　　测量工具：水准仪、经纬仪用准确定位和调整水平度。 ?测量仪器（定期校准以确保精度）。

　　手动工具：扳手、螺丝刀、撬棍（如七字型撬棍）用于紧固螺栓和调整位置。

　　（2）专用工具

　　井盖钩：T型、工字型钩子用于开启和安装井盖（复购率30%-50%）。

　　加长拉钩：针对深井或需额外施力的情况。

　　（3）安全设备

　　防坠网（可选）：若涉及高空作业或安全隐患，需配备符合承重标准的防坠网。

　　五/二：球墨铸铁井盖质量检查

　　检测标准：

　　（1） 中国国家标准

　　GB/T 23858-2009《检查井盖》

　　适用于各类材质（球墨铸铁、复合材料等）的井盖和雨水篦子。

　　明确承载力分级（如A15、B125等，对应不同使用场景）。

　　CJ/T 511-2017《球墨铸铁复合树脂井盖》。

　　专门针对球墨铸铁井盖的补充技术要求。

　　（2）国际参考标准

　　EN 124:2015《欧洲井盖标准》

　　分级：A15（人行道）至F900（机场跑道）。

　　ASTM C857（美国复合材料井盖标准）

　　五/三：核心检测项目与试验方法

　　（1）承载能力试验（静载/动载）

　　测试设备：液压压力试验机（量程≥500kN）、加载板（直径300mm或按标准要求）。

　　静载试验步骤：残余变形≤井盖公称直径的1/500（如D=600mm，变形≤1.2mm）。无可见裂纹或结构破坏。

　　井盖安装在模拟井座上，加载板居中放置。分级加载至标准规定荷载（如B125级：125kN），保持30秒。

　　动载试验（疲劳试验）：模拟车辆碾压，循环加载（如20万次，荷载为静载的70%），检测变形和疲劳裂纹。

　　（2）球墨铸铁材质检测：

　　抗拉强度：≥500MPa（GB/T 23858-2009）。

　　延伸率：≥7%（确保韧性）。

　　硬度：HB 170-240（布氏硬度计检测）。

　　金相组织：

　　球化率≥90%（显微镜观察，石墨球径6-8级）。

　　基体组织为珠光体+铁素体（无渗碳体）。

　　（3）尺寸与外观检查

　　尺寸公差：井盖直径、厚度、铰链间隙等符合GB/T 23858-2009要求。

　　表面质量：无缩孔、夹渣、冷隔等铸造缺陷。防腐涂层厚度≥70μm（镀锌或喷塑）。

　　（4） 防滑性能测试

　　湿态摩擦系数：≥0.6（参照GB/T 24508-2020，使用摆式摩擦仪）。

　　检测流程：

　　抽样规则：同一批次随机抽取3-5件，破坏性试验需独立样品。

　　预处理：样品在室温下平衡24小时，清除表面油污。

　　试验顺序：先外观/尺寸检查→材质分析→承载试验→防滑测试。

　　五/四：球墨铸铁井盖雨水篦子沟盖板质量要求

　　结构设计要求：

　　井盖与井座：结构设计合理，配和间隙控制3-5毫米。

　　铰链连接：设计防脱落装置。

　　井座支承面宽度：不低于20mm。

　　井盖接触面：需加工防滑纹，纹路深度1.5-2.0mm，纹间距15-20mm，以提高井盖的防滑性能

　　通风孔设计：需满足排水需求，开孔面积占井盖总面积的10%-15%，孔径控制在30-50mm之间，以防止异物堵塞。

　　荷载能力要求：荷载能力分为六个级别。

　　D400级别井盖试验荷载为400kN，适用于机场跑道等特殊场景；

　　C250级别试验荷载为250kN，适用于城市主干道；

　　B125级别则适用于人行道等较轻荷载场景；

　　A15级别适用于人行道、绿化道；

　　疲劳试验与残余变形要求

　　井盖与井座装配后需进行30万次疲劳试验，试验后残余变形不超过0.1mm。确保了井盖在长期使用过程中的稳定性和可靠性。

　　尺寸与公差要求：

　　（1）井盖厚度根据荷载等级调整：C250级别厚度不低于70mm，D400级别不低于80mm。

　　（2）井盖与井座配合公差控制：在±1.5mm以内。

　　（3）井座支承面平面度误差：不超过0.3mm/m。

　　（4）确保了井盖在安装和使用过程中的准确性和稳定性。

　　防坠落与防盗设计要求：

　　（1）防坠落装置是球墨铸铁井盖的重要组成部分，必须满足GB/T 23858附录B的要求。

　　（2）防护网：需采用304不锈钢材质，网孔直径不大于100mm，单点承重能力不低于100kg。

　　（3）防盗设计：可采用三点式暗闩结构等有效方式，锁具启闭扭矩应大于50N·m。

　　质量检验与维护保养要求：

　　（1）质量检验需符合国家标准GB/T 2828.1-2019《一般规则》的要求。

　　（2）检验内容包括外观质量、尺寸偏差、材料性能等多个方面。

　　（3）产品进行抽样检验，以确保产品质量的稳定性和可靠性。

　　（4）单位应定期对井盖进行检查和维护保养，及时清理井内杂物和更换损坏的井盖等部件。

　　五/五：井盖安装

　　（1）按照设计院设计的井盖尺寸确定其内径或长*宽，方圆（如按实样施工的话），也可相应参照标准执行。

　　（2）安装位置砌筑检查井+水泥混凝土成品检查井+hdpe成品检查井应该检查井安装好的井盖应与路面相平。

　　（3）混凝土或沥青将井座浇铸铺设后，应及时将盖打开清扫，避免砂浆或沥青将检查井盖与座浇成一体，以免影响日后开启。

　　（4）水泥路面井座安装：在井口的砖砌体上用C25混凝土浇铸20CM厚圈梁抹平，一定要保持井座四方着实，整体平整，不得松动，并在井盖浇铸宽为40CM的混凝土保护圈（如果是水泥路面，也可浇铸宽为20CM的混凝土保护圈，并用钢筋加强）保养期要在10天以上。

　　（5）井盖面板保护措施：保持盖外表的美观，表面花纹和字迹的清晰，在沥青路面施工时应用薄铁皮覆盖在井盖上或废机油等刷涂盖面，防止沥青油喷在井盖上；在水泥路面施工时，应用塑料膜将井盖盖好，以防止水泥砂浆沾染井盖表面，损伤表面花纹、字迹。

　　（6）避免强压：沥青路面施工注意避免施工机械直接碾压井座，路面整体浇铸，路面预留比井座略大的孔，沥青铺完后安置。（全砼路面应在二结石铺完碾实后安装）确保井盖安置质量以延长使用寿命。

　　六：球墨铸铁井盖沟盖板雨污篦子应用

　　道路：公路、城市道路、乡村道路、厂矿道路、林业道路、考试道路、竞赛道路、汽车试验道路、车间通道以及学校道路。

　　铺装道路（混凝土道路及沥青道路）、非铺装道路（沙土道路、砂石道路及碎石道路等）。

　　公路：国家公路，简称国道（G）、省公路，简称省道(S)、县公路，简称县道(X)、乡公路，简称乡道(Y)、专用公路(Z)、

　　高速公路、一级公路、二级公路、三级公路、四级公路。

　　城建：

　　A.基础设施、公共服务、生态保护、智慧管理

　　B.房屋建筑、道路桥梁、学校医院、公园绿地

　　C.交通建设、水电管网、人居环境、城市卫生

　　D.城乡规划、土地管理、住房保障、市容管理

　　市政：道路、桥梁、给排水、污水处理、城市防洪、园林、道路绿化、路灯、环境卫生、监控、消防。

　　基建：高铁、地铁、轻轨、公交、机场。
