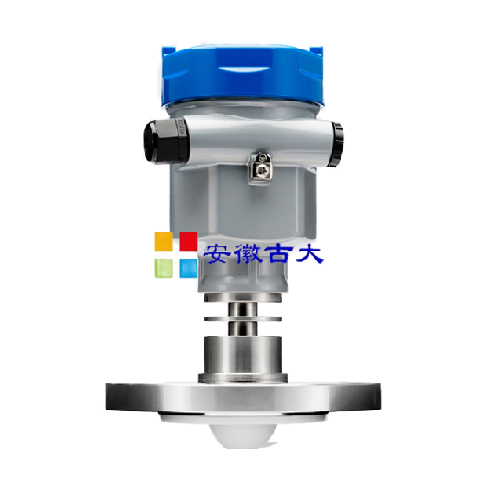

生产古大GDRD82雷达液位计

　　古大GDRD82雷达液位计

　　古大GDRD82雷达液位计

　　古大GDRD82雷达液位计

　　GDRD82

　　特 征： 法兰一体天线

　　应 用： 高温、高压、强腐蚀液体

　　量程范围： 0～30m

　　测量精度： ±2mm

　　天线材料： 不锈钢316L/PTFE膜片

　　过程温度： （-40～150)℃

　　（-40～200)℃

　　过程压力： （-0.1～2.5)MPa

　　频率范围： 80GHz

　　信号输出： 4～20mA/HART

　　RS485/MODBUS协议

　　电 源： 两线制单腔（4～20)mA （12～30）VDC 标准型

　　（12～30）VDC 本安型

　　四线制单腔（RS485） （9～27）VDC 标准型

　　（24±10%）VDC 本安型

　　四线制两腔（4～20)mA （18～25）VDC 标准型

　　四线制两腔（4～20)mA 24VDC 标准型

　　详细介绍：

　　GDRD82

　　许可证形式

　　P 标准型（非防爆）

　　I 本安型（Ex ia ⅡC T2～T6 Ga）

　　G 本安+隔爆型（Ex d ia [ia Ga] ⅡC T2～T6 Gb）

　　※见注1

　　天线型式

　　DS （-40～150）℃ （-0.1～2.5）MPa 透镜直径50mm 单片散热

　　DQ （-40～200）℃ （-0.1～2.5）MPa 透镜直径50mm 多片散热

　　ES （-40～150）℃ （-0.1～2.5）MPa 透镜直径80mm 单片散热

　　EQ （-40～200）℃ （-0.1～2.5）MPa 透镜直径80mm 多片散热

　　透镜材料

　　A PTFE （-40～200）℃

　　安装方式

　　FA 法兰 DN50 PN16 GB/T9119-2000 不锈钢316L

　　FB 法兰 DN80 PN16 GB/T9119-2000 不锈钢316L

　　FC 法兰 DN100 PN16 GB/T9119-2000 不锈钢316L

　　FD 法兰 DN125 PN16 GB/T9119-2000 不锈钢316L

　　FE 法兰 DN150 PN16 GB/T9119-2000 不锈钢316L

　　FX 特殊定制（非防爆

　　※见注3

　　过程密封

　　X 无

　　电子组件

　　B （4～20)mA/HART 两线制（单腔）

　　R RS485/MODBUS协议（单腔）

　　E （4～20)mA/（18～25)VDC/HART 两线制（两腔）

　　C （4～20)mA/24 VDC/HART 四线制（两腔）

　　D （4～20)mA/220 VDC/HART 四线制（两腔）

　　S （4～20)mA/HART 两线制（两腔）

　　X 特殊定制（非防爆）

　　※见注1

　　外壳/防护等级

　　B 塑料PBT/IP66

　　A 铝ADC12/IP67

　　G 不锈钢316L/IP67

　　D 铝两腔ADC12/IP67

　　H 不锈钢两腔316L/IP67

　　※见注1

　　电缆进线

　　M M20x1.5

　　N ?NPT

　　显示/编程

　　A 编程器带蓝牙

　　B 编程器无蓝牙

　　C 远程显示带蓝牙

　　D 远程显示无蓝牙

　　X 无

　　※见注2

　　注：

　　1. 本安型仪表（Ex ia ⅡC T2～T6 Ga）仅用于“B、R”电子组件；“A、B、G 、D、H”型外壳。

　　本安+隔爆型仪表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）仅用于“A、B、X”型。

　　2. 本安+隔爆型仪表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）显示/编程仅用于“C、E”电子组件；“D、H”型外壳。

　　3.透镜直径50mm，法兰直径DN50-DN100；透镜直径80mm，法兰直径DN80-DN150。

　　警告：

　　1.本安+隔爆型仪表，隔爆腔严禁带电开盖；

　　2.产品外壳的非金属部件潜在静电电荷，防止摩擦与冲击引起的点燃危险；

　　安装及使用时严禁与液体介质接触；清洁时请用湿布擦试。

　　3.外壳含铝ADC12或塑料PBT时，防止冲击或摩擦引起点燃危险。

　　4.检修时，产品外壳及天线的非金属部件应避免摩擦或撞击引起点燃危险。
