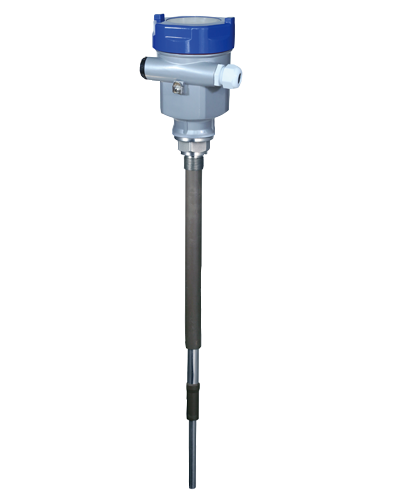

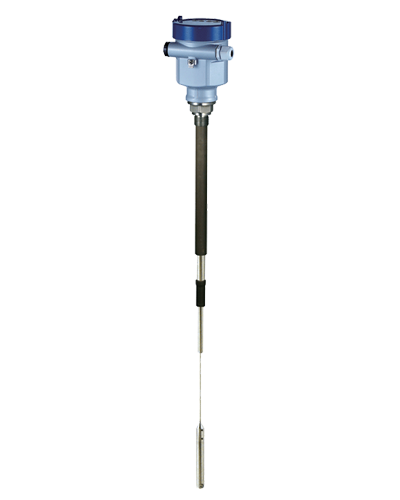

古大GDAS51射频导纳液位开关

　　原理

　　射频导纳的探测极棒与金属容器罐壁之间具有电容特性，由此构成个电桥电路，振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时，电桥处千平衡状态，没有输出信号。而当被测介质填充到探测极棒与罐壁之间时，由千被测介质的电特性于空气不同，会引起电桥电路的不平衡，从而产生输出信号。

　　特点

　　GDAS51射频导纳的电子线路采用了抗粘附电路，可以在探测真实物位的同时清除粘附和悬挂在探头周围的假物位信号影响。

　　GDAS51射频导纳根据射频导纳传感工作原理，可探测各种容器中物料的有（高位）或无（低位）。它可以设置高位或低位模式的故障报警。

　　GDAS51射频导纳可检测任何工艺物料，例如：精炼油、、导电泥浆等。

　　GDAS51射频导纳能用于高温、高压环境，液体、粉体、大固体块料及腐蚀性物体。

　　GDAS51

　　应用： 液体、固体粉末测量，复杂过程条件。

　　长度： 3m

　　过程连接： G?A/ ?NPT

　　探测组件材料：PPS/不锈钢316L

　　过程温度： （-50～250）℃

　　过程压力： （-0.1～6.4）MPa

　　信号输出：一个单刀双掷继电器，接点容量250V/1A。

　　详细介绍：

　　GDAS51

　　供电电压

　　A 220V AC

　　B 24V DC

　　现场显示/编程

　　A 带

　　X 不带

　　电缆进线

　　M M20x1.5

　　N ?NPT

　　过程连接

　　GP 螺纹 G?A

　　NP 螺纹 ?”NPT

　　带散热片/过程温度

　　A 带/（-40～200）℃

　　X 不带/（-40～200） ℃

　　长度

　　4位数字（单位：mm）
