| 型号 |
SJ-TFDF |
产地 |
江西 |
| 厂家 |
世纪行 |
|
通风蝶阀通过蝶板在90°范围内旋转实现气体流量的启闭或调节，其核心工作原理由驱动装置带动蝶板转动完成介质控制。?
?工作原理核心机制?
通风蝶阀采用蝶板作为核心控制元件，通过驱动装置（电动、气动或手动）带动蝶板绕轴心作0°-90°旋转运动。当蝶板与管道轴线平行时阀门全开，介质流量；旋转至与管道垂直时阀门关闭，实现完全截断。启闭过程中蝶板角度与介质流量呈线性对应关系。???
?驱动系统配置?
?电动驱动?。
使用角行程电动执行机构，通过齿轮传动组件将电机扭矩转化为蝶板旋转力矩，配备4-20mA电信号反馈实现自动化控制。??

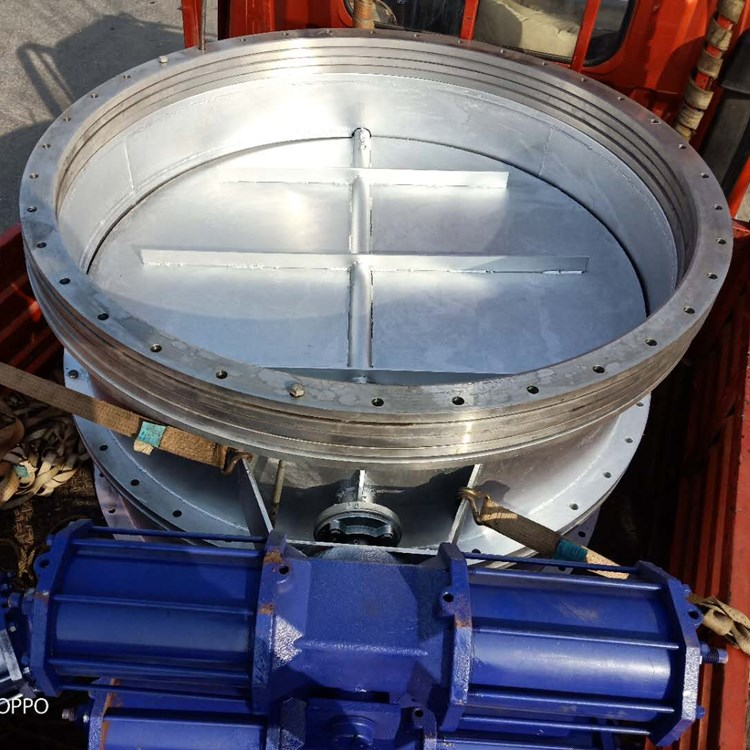

?气动驱动?。
采用压缩空气驱动气缸或涡轮装置，通过拔叉式传动机构实现快速响应，适合防爆或高频次操作场景。??

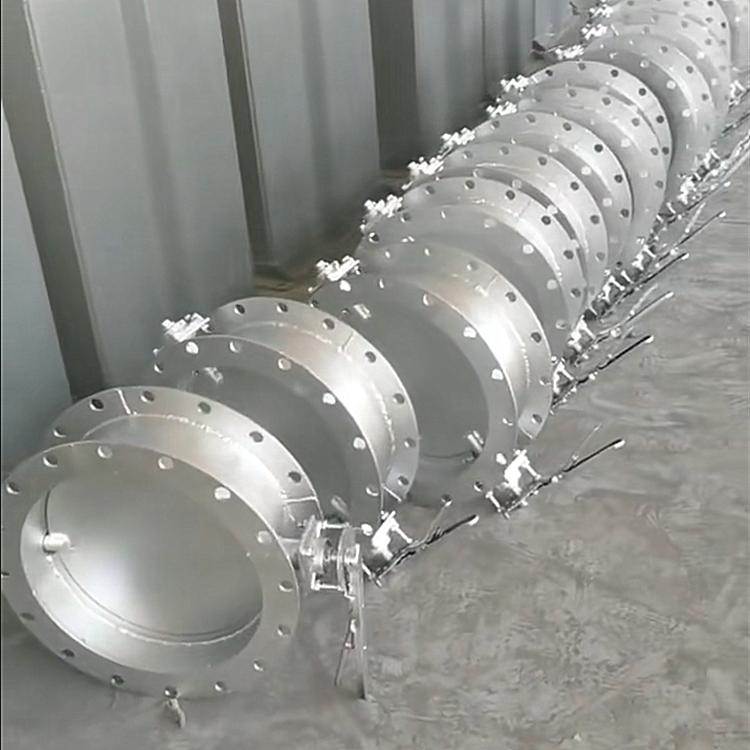

?手动操作?。
配置手轮或蜗轮箱，通过齿轮减速机构实现手动调节，适用于检修或紧急工况。??
?结构特征与优化设计?
?无连杆构造?：采用一体化焊接蝶板与短钢板结构，消除传统连杆螺栓的磨损风险，提升可靠性。???
?热膨胀补偿?：蝶板与阀体间预留0.5-2mm间隙，补偿介质温度变化引起的材料形变。???
?密封配置?：根据工况选用橡胶、氟塑料或金属硬密封，其中多层复合密封技术可同时适应高温与颗粒介质。??
