| 型号 |
bpp |
加工定制 |
是 |
| 材质 |
不锈钢 |
适用范围 |
化工厂 |
| 直径 |
定制 |
产地 |
江西 |
| 厂家 |
世纪行 |
|

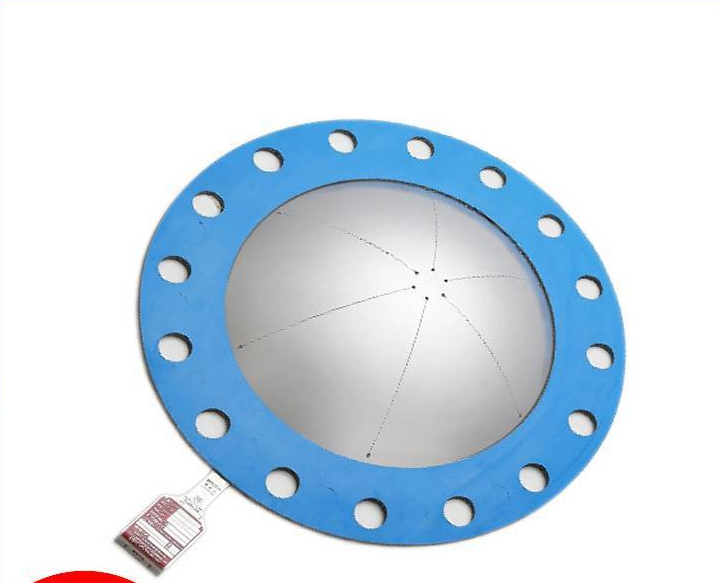

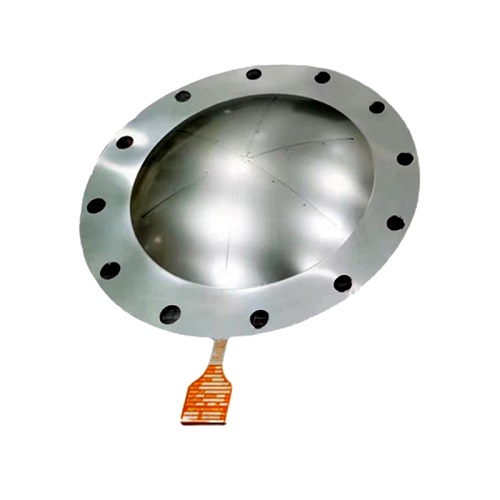

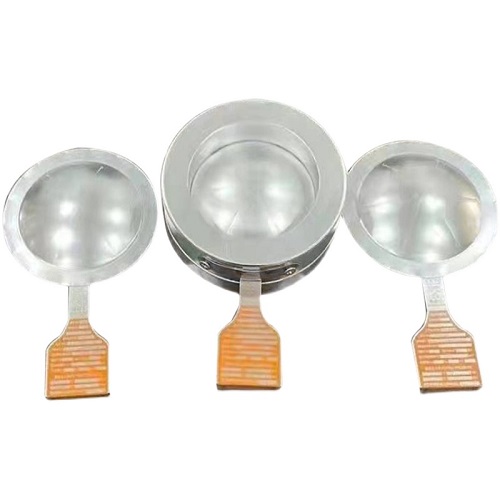

YE爆破片反拱鳄齿型属于反拱形爆破片，凸面处于压力系统高压侧，所受压力达到其爆破压力时，爆破片失稳翻转时因触及环形鳄齿而破裂的反拱形爆破片。
产品介绍

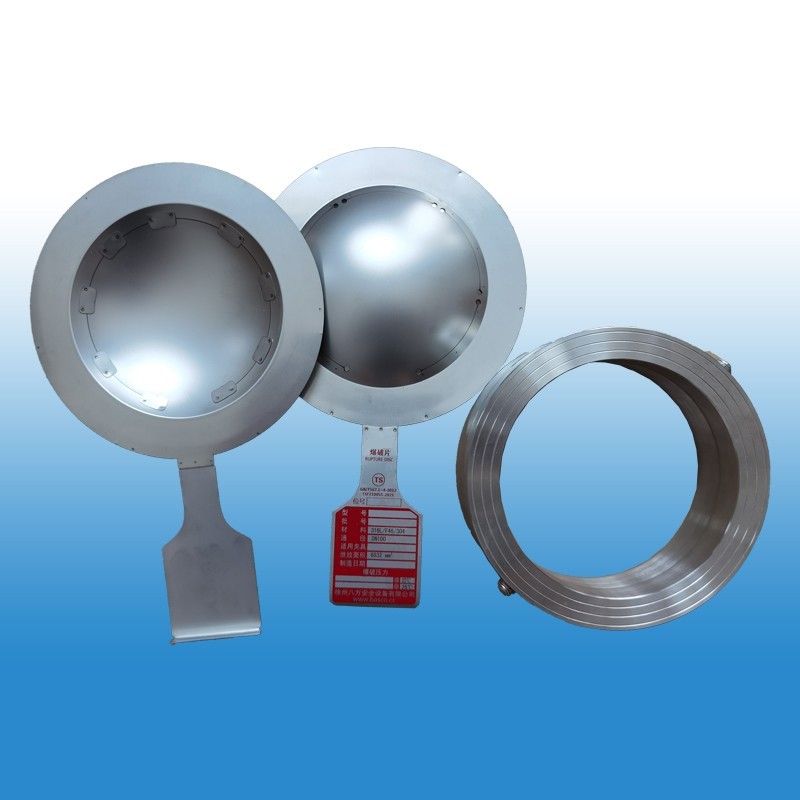

YE爆破片反拱鳄齿型夹持器的基本结构型式有：普通型、增大型、螺纹型及符合本标准的其他结构类型。
普通型（或称插入型)夹持器可居中安装在法兰的螺栓孔内侧，夹持器外圆直径不大于法兰螺栓圆内径。爆破片装置应准确地居中装入法兰间，才能保证爆破片的爆破性能和法兰密封性能。经制造厂与用户协商，可采用下列方法来使其对中：
a)夹持器外圆恰好装入法兰的螺栓孔内侧；
b)使用定位接头；
c)其他合适的方法。
一般与配合法兰有相同的外径，通过法兰螺栓使其定位，居中装入法兰间。螺纹型（或称螺塞式)夹持器（见图3)由两个或多个零件通过螺纹连在 起将爆破片固定。这类夹持器 般适用于爆破片泄放直径较小的场合。
YE爆破片反拱鳄齿型爆破片材质选择：
爆破片材质选择
| 爆破片可选材质 | 允许使用温度 |
| 铜 | 200℃ |
| 镍 | 400℃ |
| 奥氏不锈钢 | 400℃ |
| 蒙乃尔 | 430℃ |
| 因康镍 | 480℃ |
| 哈氏合金 | 480℃ |
| 石墨 | 200℃ |
爆破压力允差：即允许爆破片的爆破压力范围。
爆破片允差
| 标定爆破压力mpa | 相对标定爆破压力的允差 |
| ≥0.001-＜0.01 | ±50% |
| ≥0.01-＜0.1 | ±25% |
| ≥0.1-＜0.3 | ±0.015mpa |
| ≥0.3-＜100 | ±5% |
| ≥100-500 | ±4% |
YE爆破片压力范围
常温下爆破片压力范围
| 口径/mm | 爆破压力范围mpa |
| DN25 | 0.14~5.0 |
| DN40 | 0.13~4.2 |
| DN65 | 0.11~2.6 |
| DN100 | 0.10~1.3 |
| DN150 | 0.08~0.7 |
| DN200 | 0.07~0.5 |
| DN250 | 0.07~0.35 |
注意：以上数据为常温下建议选值，如数据不在以上范围内请咨询爆破片厂家。
