| 型号 |
RS226 |
设备类型 |
千兆以太网交换机 |
| 是否支持网管功能 |
网管型交换机 |
|
产品概述
RS226是为工业高速通信网络应用而设计开发的工业以太网交换机。该交换机主要用于即插即用的简单应用方式。所有的电口支持自动协商、RJ45接口自动流速控制，全双工/半双工模式、MDI/MDI-X自动侦测。使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。提供交直流 220V/110V 电源支持，同时提供宽范围的直流和交流电源输入。在结构安装方面，该交换机使用机架安装。同时端口支持前置式或者后置式安装。
产品特点
■ 支持1个百兆光+24个百兆电或2个百兆光+24个百兆电；
■ 支持前后指示灯状态显示；
■ 即连即用，方便快捷；
■ 支持工业级带隔离电源；
■ 支持交直流110V和220V供电
■ 工业级宽温设计，无风扇导热设计；
■ 满足恶劣工业环境应用要求。
■ 支持前后指示灯状态显示；
■ 即连即用，方便快捷；
■ 支持工业级带隔离电源；
■ 支持交直流110V和220V供电
■ 工业级宽温设计，无风扇导热设计；
■ 满足恶劣工业环境应用要求。
技术参数
| 技术参数
| |
|
以太网标准
|
IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)
|
| 交换属性 | |
|
MAC地址
|
8K
|
|
背板带宽
|
5.2Gbps
|
|
包转发率
|
3.87Mbps
|
|
交换延迟
|
<5μs
|
| 接口 | |
|
百兆接口
| 数量：26个 |
|
接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口
| |
|
接口速率：100base-FX（光口）、10/100M自适应电口
| |
|
电源端子
|
5.08mm间距插入式端子
|
| 传输距离 | |
|
双绞线
|
100m（标准CAT5/CAT5e线缆）
|
|
多模光纤
|
百兆多模：1310nm，2km
|
|
单模光纤
|
百兆单模：1310nm，20/40km；1550nm，60/80km
|
| LED指示灯 | |
|
前面板指示灯
|
接口指示灯：link/ACT；SPEED
|
|
系统运行指示灯：RUN
| |
|
电源状态指示灯：PWR
| |
| 电源指标 | |
|
输入电压
|
DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~264V宽压范围）
|
| 整机功耗 |
＜20W@满载
|
|
过载保护
|
支持
|
| 反接保护 |
支持
|
| 工作环境 | |
| 工作温度 |
-40℃~85℃
|
|
存储温度
|
-40℃~85℃
|
| 相对湿度 |
5%~95%（无凝露）
|
| 机械结构 | |
|
外壳
|
IP40防护等级，金属外壳
|
|
安装
|
19英寸1U机架式
|
|
尺寸
|
482.6mm×44mm×210mm (W×H×D)
|
| 行业标准 | |
|
EMC
|
EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5
|
|
冲击
|
IEC60068–2-27
|
| 自由落体 |
IEC60068-2-32
|
|
震动
|
IEC60068-2-6
|
| 质保 | |
|
保修期
|
5年
|
|
认证
| |
|
CE、FCC、RoHS
| |

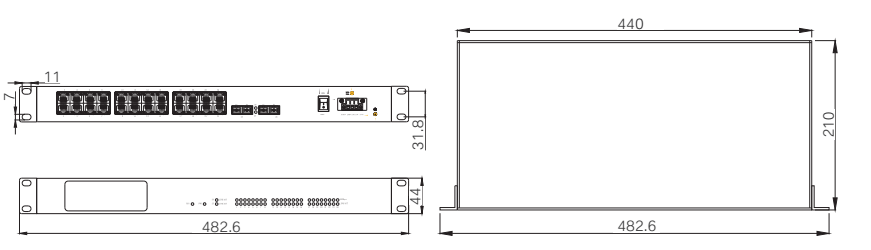

产品尺寸：
订购信息
| 型号 | 端口 | 光纤规格 | 光纤接口 | 光纤接口通信距离 | 供电电源 |
| RS226 工业级26口以太网交换机 | 》A:代表1个100base-FX光口;24个10/100base-T(X) RJ45电口 》F:代表2个100base-FX光口;24个10/100base-T(X) RJ45电口 | 》1：代表单模双纤光口
》2：代表多模双纤光口 》3：单模单纤A端光口 》5：单模单纤B端光口 》8：单模单纤ab光口
| 》C：代表SC接口
》T：代表ST接口 》F：代表FC接口 | 》02:代表通信2KM
》20:代表通信20KM 》40:代表通信40KM 》60:代表通信60KM 》80:代表通信80KM
| 》L1:代表单路AC85-264V/DC110-370V供电 |
