| 型号 |
RS100G |
设备类型 |
千兆以太网交换机 |
| 是否支持网管功能 |
网管型交换机 |
|
产品概述
RS100G系列是上海罗杰康通信有限公司研发的非网管型工业级以太网交换机。该产品包含的2个千兆口， 8个百兆口支持10/100M自适应，这适用于大带宽需求的应用。本产品具有电源故障报警输出功能，利于现场工程师及时发现和处理故障。采用标准35mm间距DIN卡轨式安装方式，非常适合工业现场的安装应用。支持DC12-48V双路冗余电源或者AC/DC110V和AC/DC220V可选供电。满足各种工业通信现场，RJ45接口自动流速控制，全双工/半双工模式、MDI/MDI-X自动侦测。
产品特点
■ 支持2个千兆口+8个百兆电接口配置；
■ 即连即用，方便快捷；
■ 支持指示灯状态显示；
■ 支持工业级电源；
■ 支持掉电状态继电器告警输出；
■ 工业级宽温设计，无风扇导热设计；
■ 满足恶劣工业环境应用要求。
■ 即连即用，方便快捷；
■ 支持指示灯状态显示；
■ 支持工业级电源；
■ 支持掉电状态继电器告警输出；
■ 工业级宽温设计，无风扇导热设计；
■ 满足恶劣工业环境应用要求。
技术参数
| 技术参数
| |
|
以太网标准
|
IEEE802.3(以太网)、IEEE802.3u(100base-TX和100base-FX)、IEEE802.3x (流控)、IEEE802.3z（1000base-LX）、IEEE802.3ab(1000base-T)
|
| 交换属性 | |
|
MAC地址
|
4K
|
|
背板带宽
|
5.6Gbps
|
|
交换延迟
|
<5μs
|
| 接口 | |
|
千兆接口
|
数量： 2 个
|
|
接口形式：2个SFP型光口（LC接口，单/多模可选）
| |
|
接口速率：1000base-LX（光口）
| |
|
百兆接口
|
数量：8个
|
| 接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口 | |
| 接口速率：100base-FX（光口）、10/100M自适应电口 | |
| 继电器告警端子 | 5.08mm间距插 入式端子，1A@24VDC |
| 电源端子 | 5.08mm间距插入式端子 |
| 传输距离 | |
|
双绞线
|
100m（标准CAT5/CAT5e线缆）
|
| 多模光纤 |
百兆多模：850nm，2km
|
|
单模光纤
|
百兆单模：1310nm，20/40km；1550nm，60/80km
|
| LED指示灯 | |
|
前面板指示灯
|
接口指示灯：link/ACT；SPEED
|
|
系统运行指示灯：RUN
| |
| 电源状态指示灯：PWR1 | |
| 电源指标 | |
|
输入电压
|
DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~264V宽压范围） 支持DC12~48V、DC48V可选
|
| 整机功耗 |
＜6W@满载
|
|
过载保护
|
支持
|
| 反接保护 |
支持
|
| 工作环境 | |
| 工作温度 |
-40℃~85℃
|
|
存储温度
|
-40℃~85℃
|
| 相对湿度 |
5%~95%（无凝露）
|
| 机械结构 | |
|
外壳
|
IP40防护等级，铝合金外壳
|
|
安装
|
标准35mmDIN卡轨式
|
|
尺寸
|
54.0mm*144.0mm*110.0m (W×H×D)
|
| 行业标准 | |
|
EMC
|
EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5
|
|
冲击
|
IEC60068–2-27
|
| 自由落体 |
IEC60068-2-32
|
|
震动
|
IEC60068-2-6
|
| 质保 | |
|
保修期
|
5年
|
|
认证
| |
|
CE、FCC、RoHS
| |

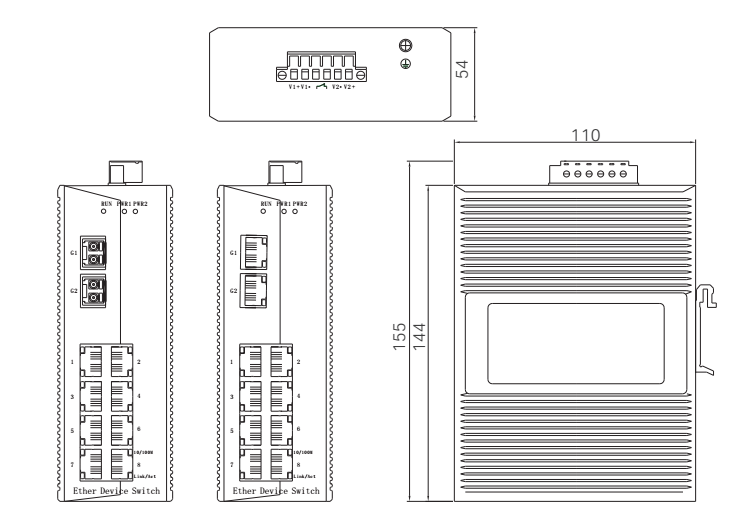

产品尺寸：
订购信息
| 订单信息 | |
| RS100GT0G00L2 | 2个1000电口+8个10/100M电口，标配DC12-48V冗余双电源 |
| RS100GT0G00L1 | 2个1000电口+8个10/100M电口，单路AC85-264V/DC110-370V供电电源 |
| RS100GF0G00L2 | 2个1000base-X SFP光口+8个10/100M电口，标配DC12-48V冗余双电源 |
| RS100GF0G00L1 | 2个1000base-X SFP光口+8个10/100M电口，单路AC85-264V/DC110-370V供电电源 |
