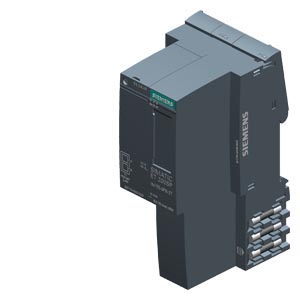

西门子IM155-6 PN接口模块

　　西门子IM155-6 PN接口模块

6ES7155-6AA01-0BN0SIMATIC ET 200SP， PROFINET IM 捆绑包， IM 155-6PN ST， 最多 32 外围模块 和 16 ET 200AL 模块， Single Hot SWAP， 捆绑包由以下部分组成： 接口模块 (6ES7155-6AU01-0BN0)， 服务器模块 （6ES7193-6PA00-0AA0)， 总线适配器 BA 2个RJ45 (6ES7193-6AR00-0AA0)

　　西门子IM155-6 PN接口模块

　　由于功能十分丰富，可扩展的 SIMATIC ET 200SP I/O 系统的接口模块（即使是基本型号）可在广泛的应用中使用。这些接口模块的基本功能包括：

　　数据更新时间短通常为 1 ms

　　单次热插拔（在运行过程中拔出和插入 I/O 模块而不会影响其余模块的通信）

　　提供有操作间隙（空 BU）

　　全面的诊断支持，甚至按通道诊断

　　组态控制 / 选件处理（通过用户程序修改实际组态）

　　设备更换无需编程器，自动重新初始化，有和没有拓扑组态

　　I&M 数据 0 到 3（电子铭牌，非易失性存储装置数据）

　　固件更新

　　可插拔电源电压 24 VDC连接

　　交流电压故障缓冲时间至少为 5 ms 或 10 ms

　　通过可选的标签条和设备标签牌提供设备标签

　　使用 PROFINET 接口模块时，还包括以下基本功能：

　　介质冗余 (MRP)

　　集成双端口交换机

　　通过 SIMATIC BusAdapter，可任意选择连接系统（标准功能型及以上功能等级）和物理连接（高性能型及以上功能等级），也可作为光纤-铜缆系统集成介质转换器也可用于带多现场总线接口的接口模块。

　　使用复位按钮，可方便地恢复出厂设置，无需使用编程器

　　将背板总线与 PROFINET 周期自动同步，以限度减少响应时间波动（抖动）

　　下面所列是可用于 ET 200SP 的接口模块的简略概览，显示了它们之间的基本差别。通过 TIA Selection Tool，可更加清晰和地比较不同接口模块的功能。

　　带 PROFIBUS 连接的 SIMATIC IM 155-6 DP 高性能型

　　最多 32 个 I/O 模块，还提供有具有全面诊断功能的 PROFIsafe 模块。

　　可通过 ET 200AL 系列中的最多 16 个模块、使用 BU-Send BU 和 BA-Send BusAdapter进行扩展

　　对于每个模块和每个站的输入和输出数据，每种情况下最多为 244 字节

　　时间更新时间：典型值5 ms

　　通过 9 针 D-sub 接口实现 PROFIBUS 连接

　　产品套件中包括服务器模块和带编程器接口的 PROFIBUS 连接器

　　带 PROFINET 连接的 SIMATIC IM 155-6 PN 基本型

　　最多 12 个 I/O 模块，无 PROFIsafe 模块，具有全面诊断支持功能

　　对于每个模块和每个站的输入和输出数据，每种情况下最多为 32 字节

　　时间更新时间：典型值 1 ms

　　通过 2 个集成 RJ45 接口进行 PROFINET 连接（集成双端口交换机）

　　套件包括服务器模块

　　西门子IM155-6 PN接口模块

　　SIMATIC IM 155-6 PN 标准型，配有用于连接 SIMATIC BusAdapter的 PROFINET 接口

　　两种类型的交付：

　　作为带 IM155-6PN ST 的套件，预装配 BusAdapter BA 2xRJ45，包括服务器模块

　　IM155-6PN ST 订货包，不带BusAdapter，包括服务器模块

　　最多 32 个 I/O 模块，还提供有具有全面诊断功能的 PROFIsafe 模块

　　可通过 ET 200AL 系列中的最多 16 个模块、使用 BU-Send BU 和 BA-Send BusAdapter进行扩展

　　对于每个模块的输入和输出数据，每种情况下最多为 256 字节；对于每个站，最多 512 字节（取决于组态）

　　时间更新时间：典型值 1 ms

　　通过 SIMATIC BusAdapter选择 PROFINET 的连接方式（仅限于铜缆BusAdapter）

　　SIMATIC IM 155-6 PN/2 高性能型，2 端口接口模块，具有一个用于安装 SIMATIC BusAdapter的插槽

　　最多 64 个 I/O 模块，还提供有具有全面诊断功能的 PROFIsafe 模块

　　可通过 ET 200AL 系列中的最多 16 个模块、使用 BU-Send BU 和 BA-Send BusAdapter进行扩展

　　对于每个模块的输入和输出数据，每种情况下最多为 288 字节；对于每个站，最多 1440 字节（取决于组态）

　　数据刷新速度快 (250 μs)，在等时同步模式下也如此

　　S2 系统冗余

　　通过 SIMATIC BusAdapter，选择 PROFINET 的连接方式和物理连接。带铜缆和/或光纤电缆接口的所有BusAdapter都可以使用；BusAdapter需单独订购

　　套件包括服务器模块
