主要功能特点

2.1 模块化结构设计

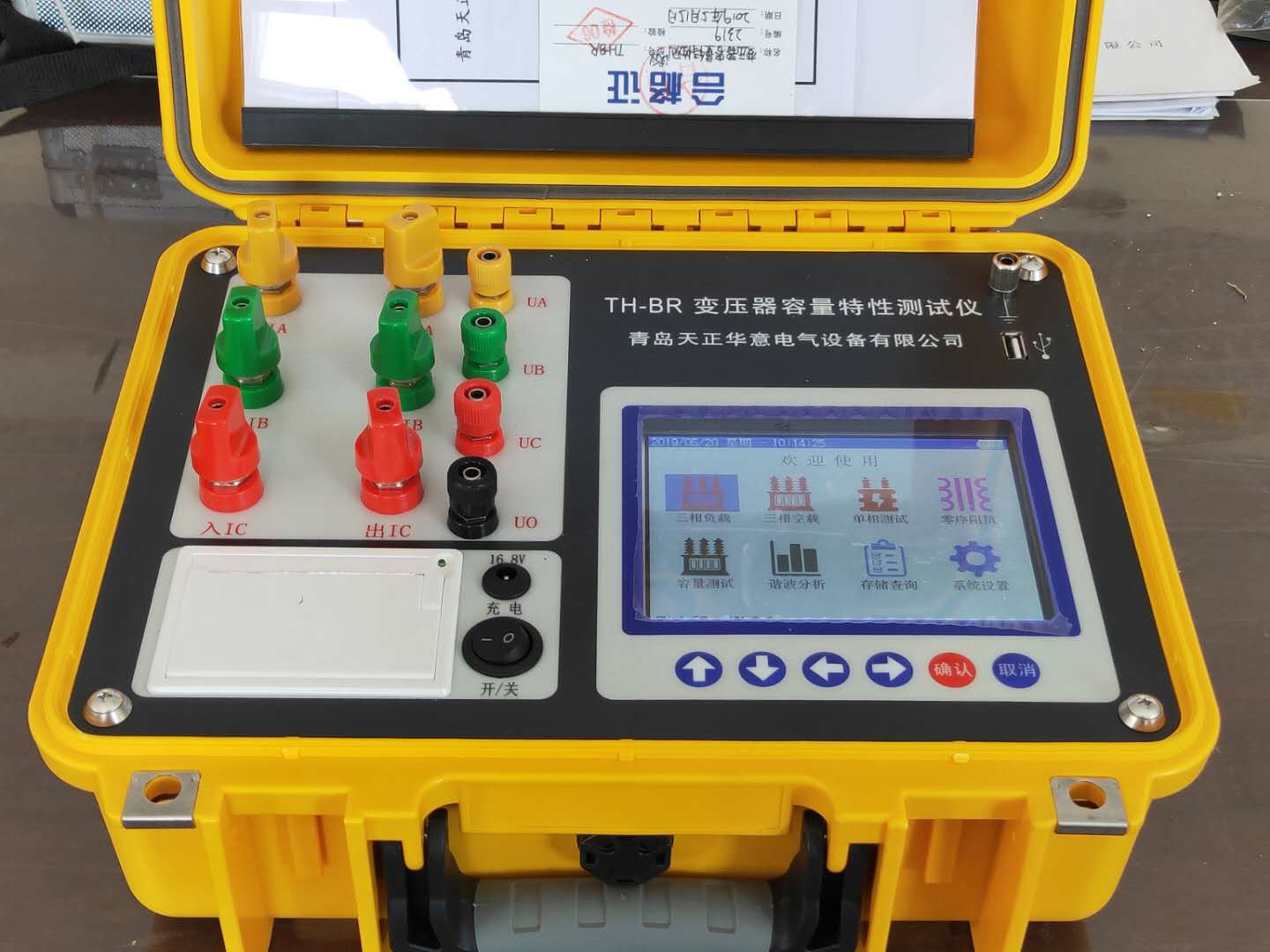

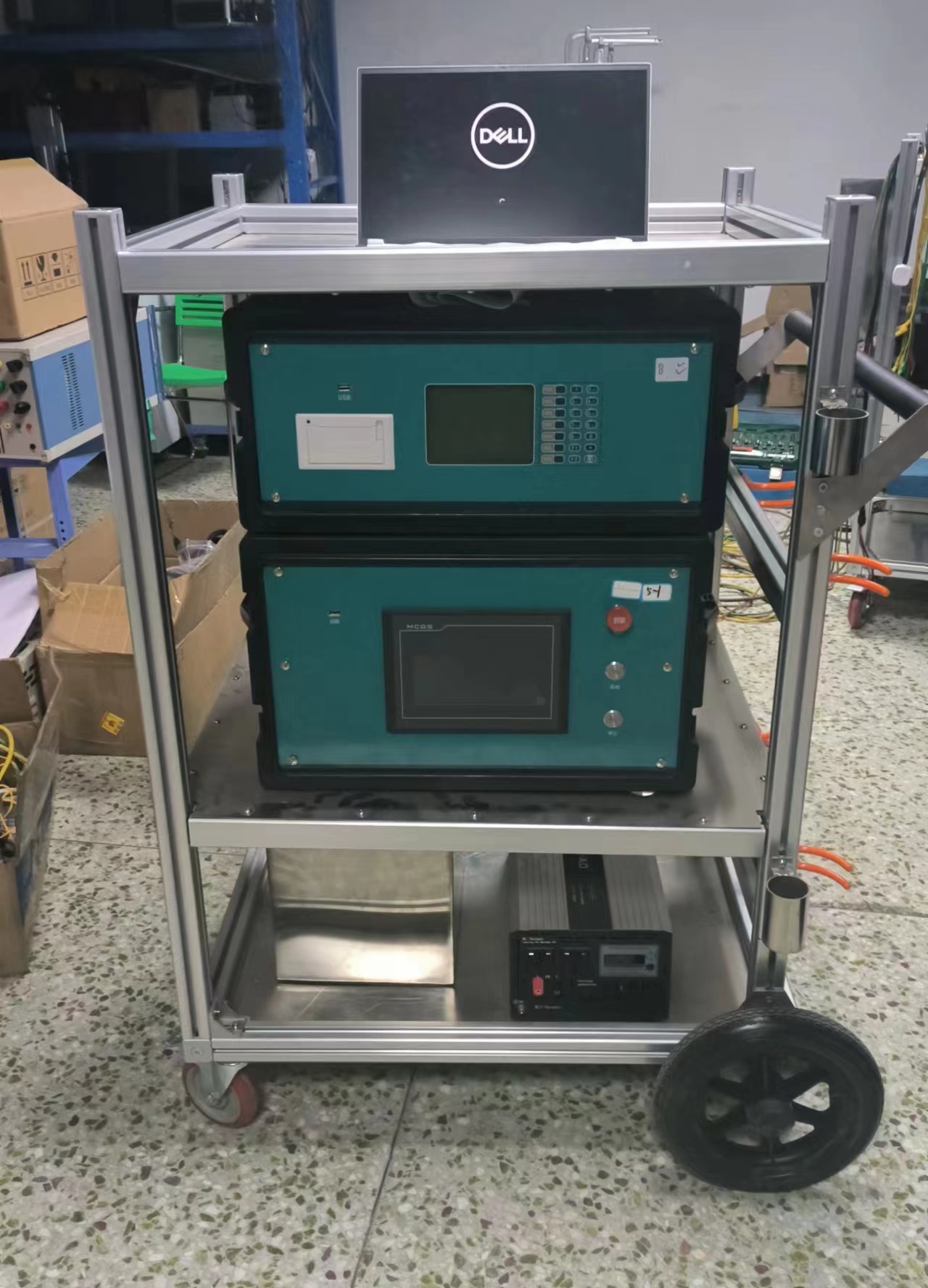

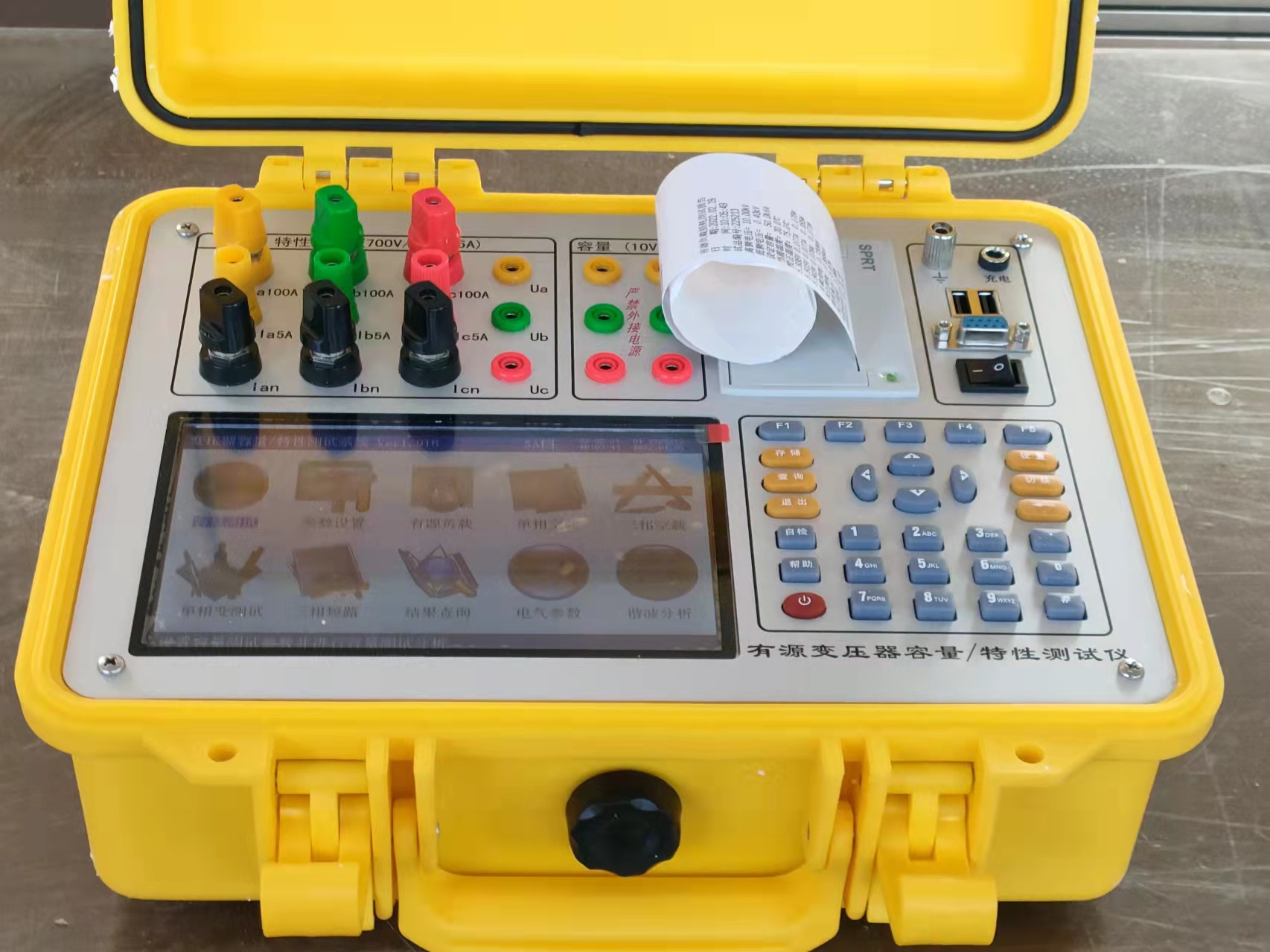

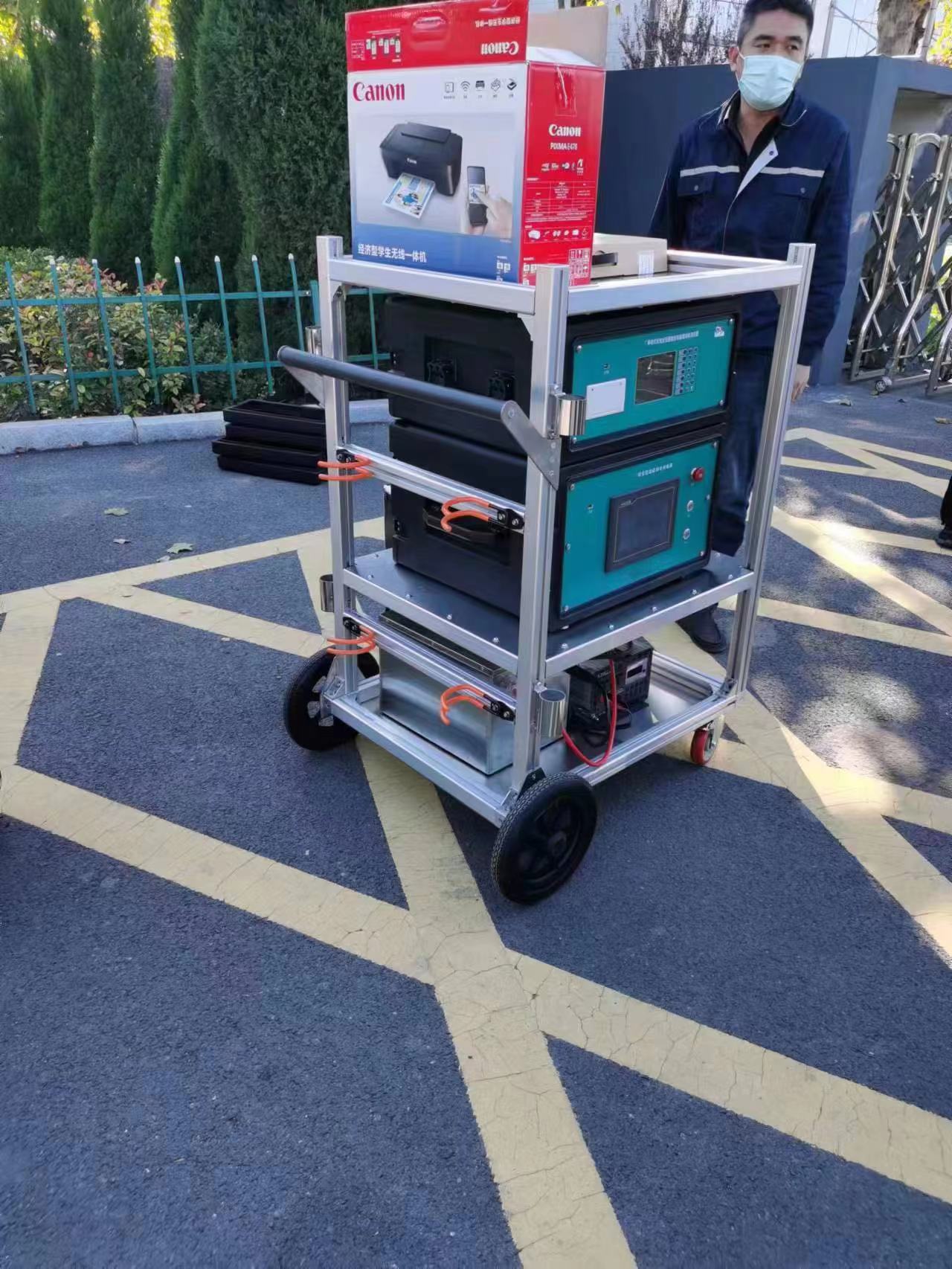

本装置依托于电力电子技术的快速发展，在吸收各种先进技术的基础上，采用IGBT逆变SPWM脉宽调制调频调压电源取代了传统的调压器及发电机组两种电源设备，大幅度的简化了系统结构，减少了设备数量。

2.2 自动化程度及检测效率高

采用了计算机与PLC相结合的控制方式，测量装置调压电源与测量模块接线一次完成后，整个测量能效工作流程中无需改变，操作简单、自动化程度高。

空载损耗测量时以平均值电压采集数据为准，装置“一键顺控”就可自动测量出90%、100%、110%电压下的空载损耗数据（包括电压谐波含量数据-辅以判断试验电源波形畸变率是否满足标准规定）并计算出以平均值电压校正后的空载损耗结果。

负载损耗测量时依据《GB1094.1-2013 电力变压器 第一部分：总则》附录G中负载损耗的温度校正，将变压器绕组直流电阻自动测量功能集成在能效测试仪主机内，无需进行接线更改便可在空载损耗和负载损耗测量接线方式下，自动对配电变压器高、低压侧绕组的直流电阻三相自动进行测量。

配置无线通讯测温探头对变压器绕组进行温度采集，能效测试仪主机下发指令可以直接读取到被试变压器的绕组温度，根据被试变压器容量结合变频电源容量对负载测量试验电流可选25%、50%、100%额定电流进行负载损耗采样计算，并分别计算出额定电流及参考温度下的负载损耗、电阻损耗、附加损耗、短路阻抗百分值及欧姆值。

采用快速连接插头，方便检测现场供电电源和试验电源及测量仪器的联结，可大幅度减少试验人员工作强度，提高试验效率。

目前国内有关技术单位校验变压器综合参数测试仪、变压器空负载损耗参数测试仪等的方法还是采取“常规的标准源法”，其工作原理主要是：利用通用的标准信号源向被试变压器综合参数测试仪注入预置的标准三相电压、电流信号，并对试品示值读数，从而达到对试品校验的目的。这种方案存在工作繁琐、计算复杂、容易出错、量程和准确度不完全适应等不足。有必要设计针对性强、准确度高的变压器综合参数测试仪校验装置，以提高相关校验工作的效率。

研制变压器综合参数测试仪校验装置（以下简称校验装置）正是针对目前市场上主流的变压器综合参数测试仪、变压器空负载损耗参数测试仪的主要测量功能即：空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数、频率等进行高效率、高准确度的校验工作；并且针对变压器综合参数测试仪测量功能的特点设计了用户界面，用户可以针对性的直接预置相关标准值，而不需额外人工再换算成相应的电流、电压、角度等值，有利于提高的校验工作的效率和可靠性。
