测量范围：10000测量精度：0.01名称：变压器容量特性测试仪外形尺寸：158显示方式：液晶用途：生产重量：8执行质量标准：国标结构型式：铝合金驱动能源：电动品牌：天正华意电气型号：TH加工定制：是

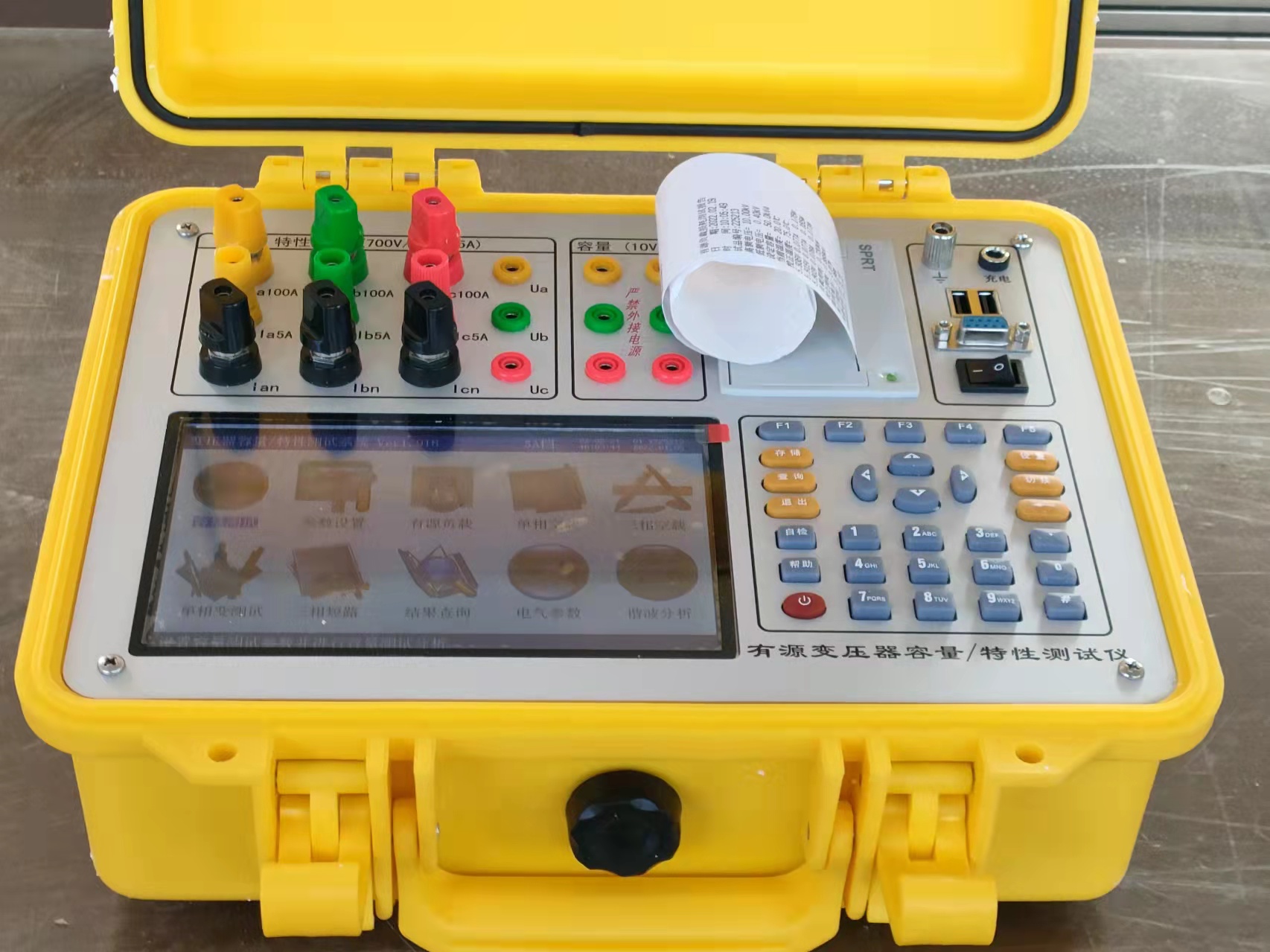

变压器损耗参数测试仪 价格单感谢您选用本公司生产的变压器容量仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。变压器损耗参数测试仪 价格单在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。 为了准确判断容量，必须将结果校正到75℃时因此当前温度的准确直接影响容量的判断结果。

r重要提示：仪器在不使用的情况下，请及时关闭电源！ 充电电池属于消耗部件，应注意，在使用时充电电池有效容量会随时间逐渐，从而使有效使用时间缩短，为了尽量电池寿命，请注意以下措施： 如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次。 严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而电池失效。充电灯：充电中亮红色；充电完成后亮绿色

r确定键：在主菜单中按下此键即进入当前指向的功能选项（反白显示的功能条），在输入参数时变压器容量仪，是专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器，并具有谐波分析功能，方便对现场电网的分析。该仪器电路设计精巧，思路独特，仪器内部采用先进的六路同步交流采样及数字处理技术，成功的解决了低功率因数测量及多路在市电条件下同步测量和计算的难题。同时仪器测量引入了必要的校正（如：电压校正、电流校正、温度校正、校正），从而使其性能优越，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可完全取代仪表的，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。仪器使用大容量锂电池供电，以保证仪器的超长使用时间，大大工作效率，减轻劳动强度。、结构外观

2、主要功能与特点

2.1 负载损耗的测量:

r显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，自动判断出油浸式或干式配电变压器的铁芯型号，中具有自适应提示功能，方便现场用户使用。 空载损耗的测量仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗，并显示油浸式或干式配电变压器铁芯的型号。 单相的测量:可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗

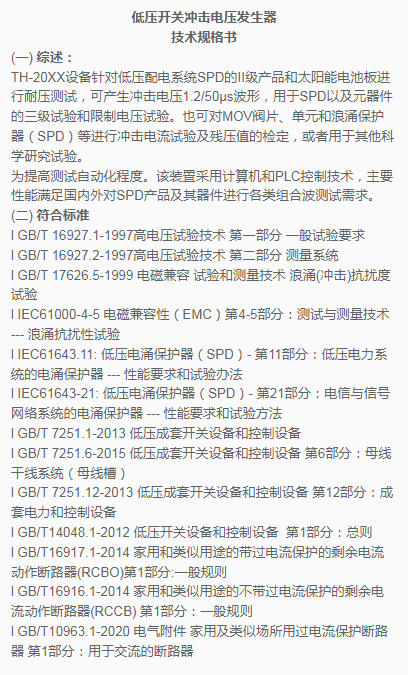

低压开关冲击电压发生器

技术规格书

(一)?综述：

TH-20XX设备针对低压配电系统SPD的II级产品和太阳能电池板进行耐压测试，可产生冲击电压1.2/50μs波形，用于SPD以及元器件的三级试验和限制电压试验。也可对MOV阀片、单元和浪涌保护器（SPD）等进行冲击电流试验及残压值的检定，或者用于其他科学研究试验。

为提高测试自动化程度。该装置采用计算机和PLC控制技术，主要性能满足国内外对SPD产品及其器件进行各类组合波测试需求。

(二)?符合标准

l?GB/T 16927.1-1997高电压试验技术 第一部分 一般试验要求

l?GB/T 16927.2-1997高电压试验技术 第二部分 测量系统

l?GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

l?IEC61000-4-5?电磁兼容性（EMC）第4-5部分：测试与测量技术 --- 浪涌抗扰性试验

l?IEC61643.11: 低压电涌保护器（SPD）- 第11部分：低压电力系统的电涌保护器 --- 性能要求和试验办法

l?IEC61643-21: 低压电涌保护器（SPD）- 第21部分：电信与信号网络系统的电涌保护器 --- 性能要求和试验方法

l?GB/T 7251.1-2013?低压成套开关设备和控制设备

l?GB/T 7251.6-2015?低压成套开关设备和控制设备 第6部分：母线干线系统（母线槽）

l?GB/T 7251.12-2013?低压成套开关设备和控制设备 第12部分：成套电力和控制设备

l?GB/T14048.1-2012?低压开关设备和控制设备??第1部分：总则

l?GB/T16917.1-2014?家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分:一般规则

l?GB/T16916.1-2014?家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)?第1部分：一般规则

l?GB/T10963.1-2020?电气附件 家用及类似场所用过电流保护断路器 第1部分：用于交流的断路器

?

(三)?适用条件

u?海拔高度：￡1000m

u?环境温度：－5℃～＋40℃，最大日温差：25℃

u?相对湿度：<?85％（20℃），无凝露

u?使用环境：户内

u?无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体

u?电源电压的波形为正弦波,波形畸变率 <5%,电压波动小于10%

u?接地电阻不大于1Ω

(四)?成套设备性能参数

测试平台主要技术参数为：

n?输入电源：AC220V/20kV/，50Hz

n?直流最高充电电压：DC21kV，最大充电电流0.02A

n?充电时间：20Kv20s~60s内完成

n?充电电压整定：测试初始化进行充电电压预设定和整定

n?自动极性转换：可分别单独设置正负极性冲击次数，

n?设备能量：200J/1uF/25kV

n?1.2-50冲击电压发生回路

充电电压: 21kV

输出能力：1-20kV，波形范围T1:±30%、T2:±20%

n?带负载能力：≤0.05uf

n?输出默认阻抗为：500Ω

n?输出精度：±3%

n?测量精度：±3%

n?柜子的尺寸: 宽度x直径x高度=600*800*1200mm

n?重量：约120 kg

n?机柜配备可移动脚轮和固定支撑，能够方便移动和定位；

设备外观

设备配置一台冲击发生器，另一台为测量分析系统，放置在发生器旁边，通讯线与电脑连接，进行波形分析。测试产品放置在冲击发生器的后面，人员在设备前面操作，后面还配有波头时间调节端子，对应不同的产品进行时间的调节。
