品牌：天正华意电气型号： 尊敬的用户，感谢您购买本公司产品。在您使用本仪器前，请您仔细阅读本说明书。我们将告诉您仪器的使用方法，同时帮助您解决有可能出现的困惑与障碍，祝您能拥有安全通畅的使用体验。

1 研发背景

近年来，随着电力建设的发展，电力线路的同杆架设和交叉跨越增多，导致输电线路相互间的感应电压升高,对测试人员和仪器仪表的安全构成严重的威胁；同时也给线路参数的准确测量带来了强力的干扰。目前工频参数采用异频电源测试的方法已取得良好的抗干扰效果，但具有较高感应电压及电流的高压线路直流电阻的准确测量问题一直未能有效解决，采用常规的测试设备根本无法测量，感应电压、电流经常损坏测试仪器。线路的直流电阻测量是为了校核线路压接头质量及线路距离故障定位的基础数据，也是评价线路施工质量的主要依据，但由于输电线路间互感的影响，导致即使被测线路一端接地后，在另一端仍然可以测试较高的电磁感应电压，对此类线路采用目前的测试仪器经常由于感应电压的影响容易损坏仪器及测试数据严重偏差，无法提供真实有效的测试结果。针对这个问题，我公司经过大量的现场测试，结合现场的实际情况研制出抗干扰线缆直阻仪，使得困扰线路直阻测试的问题得到根本解决。

分析产生的原因：

由于被测线路与其他供电线路的同杆并架、平行、交叉跨越等因素，由于线路间的互感作用导致被测停电线路在一端接地后仍具有较高的电磁感应电压，经过现场大量实测汇总数据最大时单相对地电压可达200V左右，相间电压可达100V左右。

目前，测试线路直流电阻基本采用双臂电桥、数字式直流电阻测试仪或直流电池（12V/24V）配合直流电压表、直流电流表测试，消除交流干扰的具体做法是在测量端并接一个1000μF的无极性电容用于对直流电源隔离同时吸收交流电流，在电磁感应电压低于2V时，电容可以起到一个良好的滤波作用，可以保证测试数据的准确性。

使用直流电桥或普通的数字式直阻仪测试如果一旦测试线路的感应电压超过2V时，测量数据明显偏大，高达50%以上，原因是交流干扰电压叠加在直流恒流源上，导致在被测线路的直流压降升高所致。 当干扰电压超过普通直流电阻测试仪器的开路电压时（一般设备多为12V开路电压），则会造成仪器的烧毁,电池的炸裂，严重时危及试验人员的安全。

2 仪器工作原理

本仪器对高压输电线路直流电阻测试，抗干扰主要采用离散傅里叶展开技术，即谐波分析（FFT）及数字滤波工作机制实现了高压线路直流电阻参数测量，本仪器通过数字滤波电路保证在交流信号与直流信号叠加情况下分离出直流分量。输电线路测试的现场特点就是电磁干扰电压大，仪器可保证在交流干扰电压信号与直流电压测试信号之比为50:1的条件下仍可将直流信号准确分离测试，以获取最大可能的测量精度。

3 功能特点

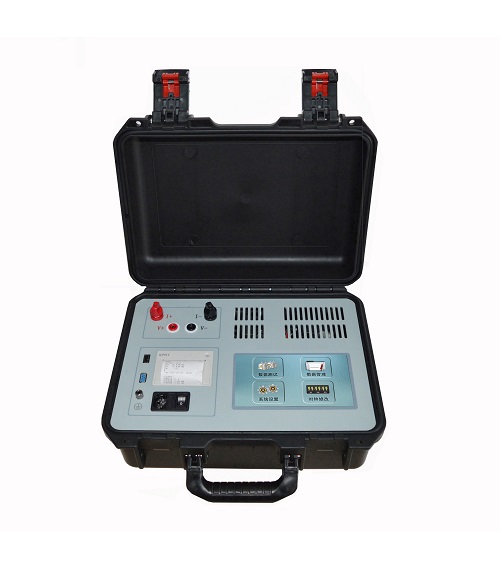

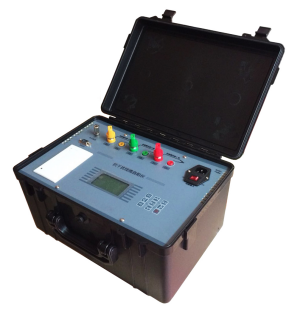

3.1?仪器主机采用高强度、高绝缘、耐磨硬塑密封箱，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点；

3.2?仪器内置交流干扰抑制器具有极高的抗干扰能力，可抵御输电线路工频干扰电流达30A以上，相间电磁感应电压达100V以上。

3.2?测试具有手动、自动两种模式可选择，测试完成后可将线电阻自动计算每相电阻，并将平均电阻折算到额定温度（20℃）下，便于与标准值比对以校核线路对称性，为线路距离故障查找提供准确数据，为验证线路工频参数的准确性提供佐证。

3.3?仪器主机内置32位高速处理器，具有强大的数据处理能力。

3.4?全中文简体液晶显示，内置高速热敏打印机能即时打印出所有测量数据。

3.5?仪器内部安装避雷装置及保护电路，具备完善的防雷击、抗干扰等措施。

※?仪器功能可能会因为内部器件或内置程序版本的不同而有差异，本说明书可能无法完整表述更新信息。

4 技术指标

4.1?测试最大电流及开路电压：最大可达到10A/25V。

4.2?测量方式及电流输出：

自动--程序根据被测试品电阻自动加载最大测试电流。

手动--选档0.5A、1A、2A、4A、6A、8A、10A。

4.3?仪器抵抗电磁感应电压能力：

仪器选择“有干扰”测量方式时，测试端可抵御被测线路上的工频电磁感应电压范围5~100V。
