变压器油温控器校验仪 温度校验装置 温控开关测试仪 直流电阻速测仪

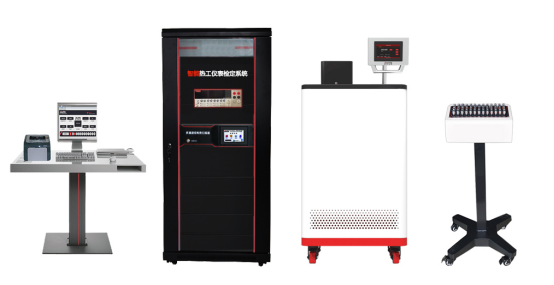

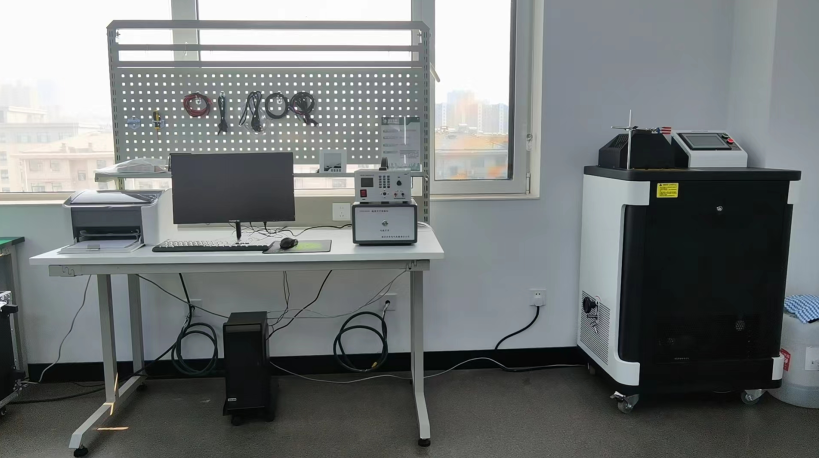

我公司开发的高精度温控器校验装置。本校验装置由试验台、恒温油槽、交流恒流源、监测电流表、温度开关测试仪、电脑、打印机等组成。在校验变压器油面温控器及绕组温控器时，将复合传感器的温包置于恒温油槽中、将温控器与温度开关测试仪连接，当利用恒温油槽升温达到某一设定值时，对应接点闭合，这样就可确定该接点正确动作，同时温显仪显示当前的油温示值。校验绕组温控器，只需在校验油面温控器的基础上，连接恒流源，通过改变输出电流，完成其温升电流参数设定校验。

变压器温控器校验装置在设计上富有科学性和普适性，其恒温油槽和恒流源设置在试验台的水平面，当需要进行试验操作的时候，试验台的垂直面上安装了可调式温控器指针温度表固定装置，该装置能够实现各个型号的油面温控器和绕组温控器的校验工作，能够科学准确直观的显示试验结果。温控器是由弹性元件、毛细管、感温包组成，这三部分构成的密封系统内充满感温介质。当温度发生变化时，感温部件内感温介质的体积随之变化。这个体积增量通过毛细管传递到指针温度表的弹性元件，使之产生一个相对应的位移。这个位移经过机构放大后，带动指针指示温度变化，并驱动微动温度开关，控制相应的冷却系统，达到控制变压器温升的目的。当油槽温度升高时，温控器感温部件内感温介质的体积随之变化。这个体积增量通过毛细管传递到指针温度表的弹性元件，使之产生一个相对应的位移。这个位移经过机构放大后，带动指针指示温度变化，并驱动微动温度开关闭合，温控器采用了复合传感器技术，当恒温油槽温度发生改变，感温介质推动弹性元件的同时，能同步引起铂热电阻阻值变化，可供校验装置中的数显远传温度表显示实时油温。随着对变压器运行安全要求的不断提高，绕组温控器作为一种绕组温度变化监测设备，已愈来愈广泛地应用在变压器上。温控器校验装置考虑到这一点，在试验台上同时安装了恒流源以满足绕组温控器的校验。绕组温控器复合传感器插在变压器油箱顶部的油孔内，当变压器负荷为零时，绕组温度计的读数为变压器油箱顶层油面的温度。当变压器带上负荷，通过变压器电流互感器取出的与负荷成正比的电流，经电流匹配器调整后流经嵌装在复合传感器内的电热丝，电热丝产生热量，使复合传感器内的感温介质进一步膨胀，指针温度表弹性元件的位移量增大。因此，在变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器的负荷电流两者所决定。变压器绕组温度计指示的温度是变压器顶层油温与线圈对油的温升之和。用特制连接线将所校验的绕组温控器相应接点与恒流源相连接，通过调节恒流源电流输出量模拟变压器实际运行的带负荷时温升情况，在恒流源与变送器之间安装电流表，随时监测恒流源所提供的电流量值。这个电流量值对应温升值是否符合铜油温差表，从而判定热模拟温升是否符合国家标准。

品牌：天正华意电气型号：TH

r 直流电阻速测仪价格单措施1，使用本仪器前一定要认真阅读本手册。2，仪器的操作者应具备一般电气设备或仪器的使用常识。3，本仪器户内外均可使用，但应避开雨淋，腐蚀气体等场所使用。4，仪表应避免振动。5，对仪器的，护理和应由人员进行。

r6，完毕后一定要等放电声停止后再关闭电源，拆除线。7，测量无载调压变压器，一定要等放电指示音停止后，切换档位。8，中，禁止夹和供电线路二，功能特点1，整机由高速单片机控制，自动化程度高，操作简便。

严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而电池失效。

r2，仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流，适合中小型变压器和电压互感器的直流电阻测量。3，护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。4，具有声响放电，放电指示清晰，误操作。

r5，响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。6，智能化功率技术，仪器总是工作在小功率状态，有效减轻仪器内部，节约能源。7，320X240点阵的超小像素点的65K彩色液晶。

r8，仪器自带万年历时钟和掉电存储，可存储1000组数据，可随时查阅9，仪器配备RS232和U接口，可和计算机通讯以及U盘存储10，锂电池供电。直流电阻速测仪价格单，技术指标1，输出电流：<5mA，40mA，200mA，1A，5A，10A。

r2，分辨率：0.1μΩ3，量程： 100Ω-20KΩ （<5mA档）1Ω-250Ω （40mA档）100mΩ-50Ω (200mA档)5mΩ-10Ω (1A档)1mΩ-2Ω (5A档)。

r0.5mΩ-0.8Ω (10A档)4，准确度：±(0.2%+2字)5，工作温度：0～40℃6，工作湿度：<90%RH，不结露7，外形尺寸：400*200*2808，重量：10KG（含线）四，介绍 仪器的面板见下图。

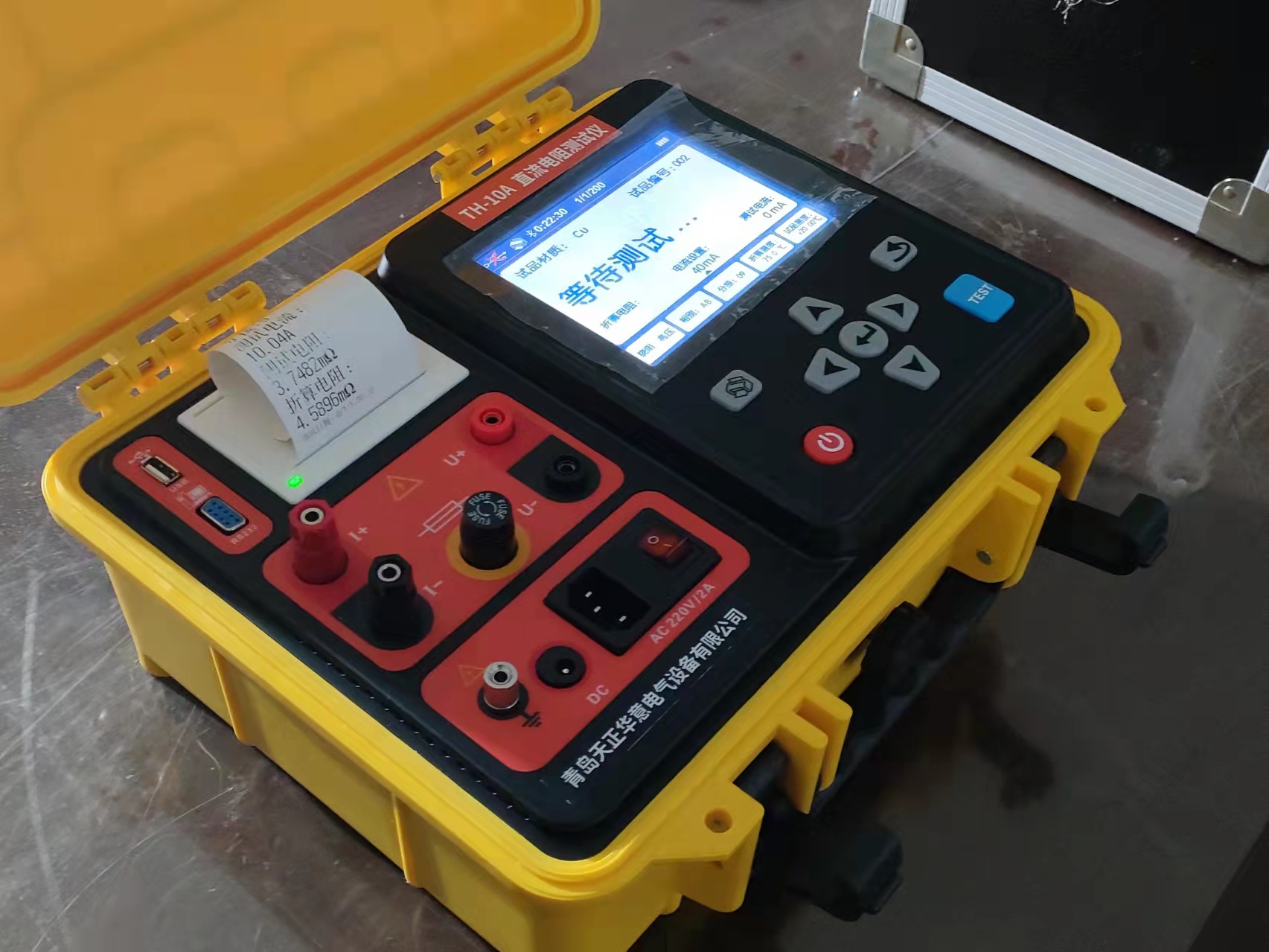

rAC220 开关 仪器工作电源，交流220V。接 地 柱 仪器整机接，保护复 位 键 按下此按键本机处于初始状态，可对输出电流进行预置。循 环 键 按此键光标在主菜单循环。

r选 择 键 本机复位后，按此键进行电流预置。启 动 键 输出电流选择完毕后按下此键，微机控制实现全部。I+， I- 输出电流接线柱，I+为输出电流正，I-为输出电流负。r

r √1套线（红、黑各一条）

rV+，V- 电压采样端，V+为电压线正端，V-为电压线负端。RS232 通用串行接口，可通过计算机控制仪器。U 可向U盘输出结果。交直流转换开关： 交直流两用仪器的才具有的开关，否则无此开关。交直流切换开关，I表示开机，O表示关机。

r充 电 指 示： 交直流两用仪器的才具有的开关，否则无此开关。二极管绿色显示时表示充电完毕，红色显示时表示充电中。五，与操作A： 单相测量法，见下图：B，助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。

r对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻仪的大电流比较小，或者为了加快测量速度，可选择助磁法测量。下图中，图三，直流电阻速测仪价格单图四，图五分别为测量低压Rac，Rba，Rbc的接线图三，四，五分别为测量低压Rac，Rba，Rbc的接线。

r1，开机页面显示如下图：按循环键光标可在选择电流，绕组温度，换算温度，数据查询，参数设置，时间等包含的选项之间，按选择键可对上述六项主菜单包含的选项循环选择，当光标在绕组温度时，按启动键可使光标在三个数据位之间显示，选择键可使每个数据位的数据在0-9之间循环显示，选定电流后，当前选项为除绕组温度之外的任何选项时按启动键可启动测量。

r2，在开机状态下将光标到查询数据菜单，然后按选择键进入数据查询3，当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在”这时说明充电完毕，进入状态，几秒后**会显示所测阻值，如下图。当选择自动时，仪器会根据试品情况自动选择的电流进行。

r4，完毕后，按“复位”键，仪器电源断开，同时放电，音响，液晶恢复初始状态，放电音响结束后，请一定稍等10秒钟左右，重新接线进行下次测量，或拆下线与电源线结束测量。六，注意事项1，必须要等放电结束，声停止后，再进行拆线，否则危险。

r2，在测量无载调压变压器时，倒分接前一定要复位放电，声停止后，方可切换分接点。3，选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较小的电流档位。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择更大的电流进行。◆输出六档电流，大输出10A电流，并且可自动选择电流，方便快捷。

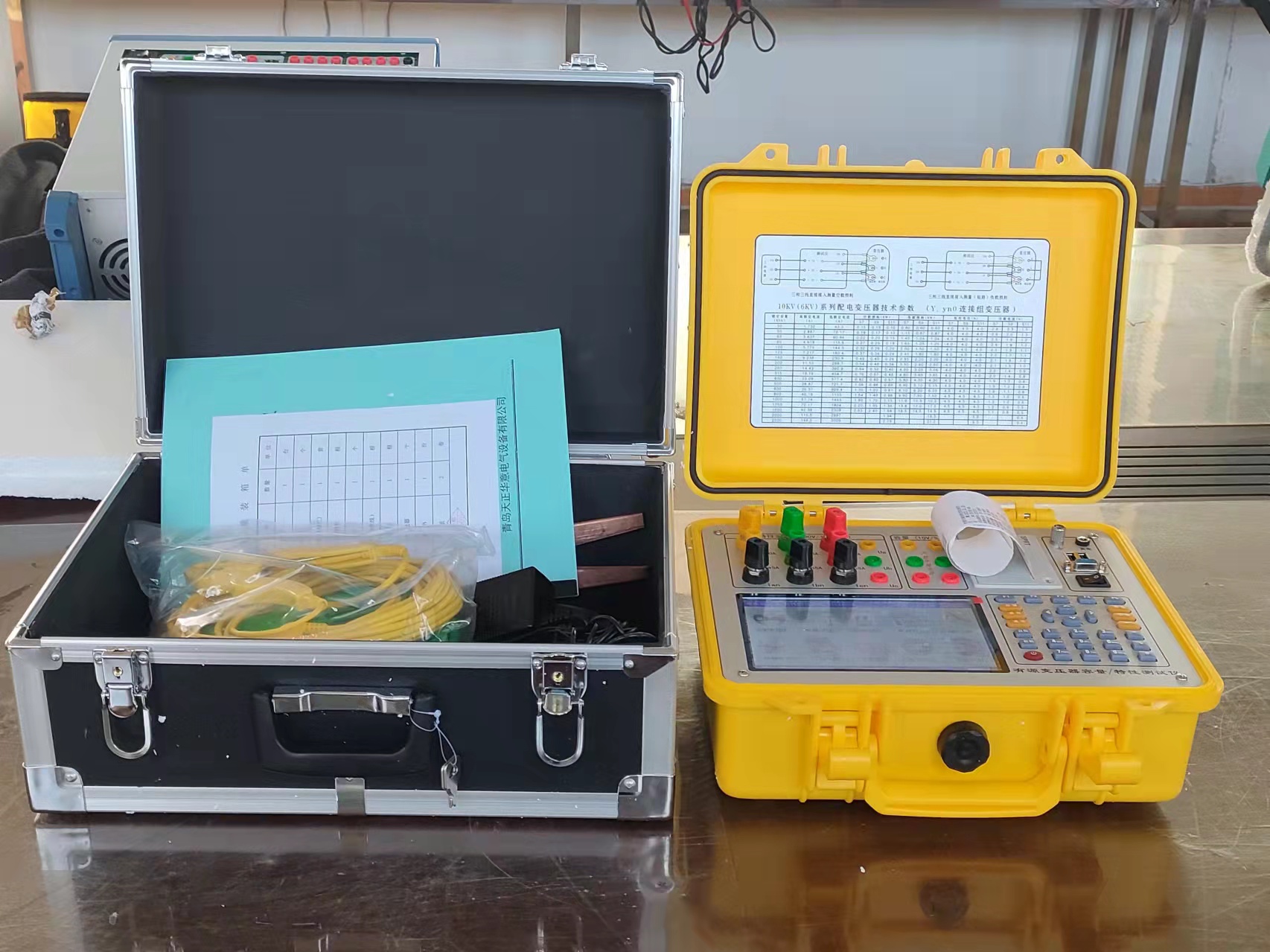

r4，完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响，电流表回到零位，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下线与电源线结束测量。七，仪器成套性直阻仪主机 一台。

r线 一套三芯电源线 一条保 险 管 两支操作 手册装箱单合格证打印纸地线数据线 一本一个一个一卷一条一条八，售后服务仪器自购买之日起一年内，属于公司的产品问题免费，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为处理方案，并为您提供快的现场服务。
