变压器容量及损耗测试仪 能效等级校验仪 有载开关检测仪 材质检测仪

测量范围：10000测量精度：0.01名称：变压器容量特性测试仪外形尺寸：158显示方式：液晶用途：生产重量：8执行质量标准：国标结构型式：铝合金驱动能源：电动品牌：天正华意电气型号：TH加工定制：是

r变压器容量及损耗测试仪厂家报价感谢您选用本公司生产的变压器容量仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。变压器容量及损耗测试仪厂家报价在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。

有源部分：重要提示1 仪器在不使用的情况下，请及时关闭电源！

r2 充电电池属于消耗部件，应注意，在使用时充电电池有效容量会随时间逐渐，从而使有效使用时间缩短，为了尽量电池寿命，请注意以下措施：2.1 如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次。.2 严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而电池失效。2.3 充电灯：充电中亮红色；充电完成后亮绿色

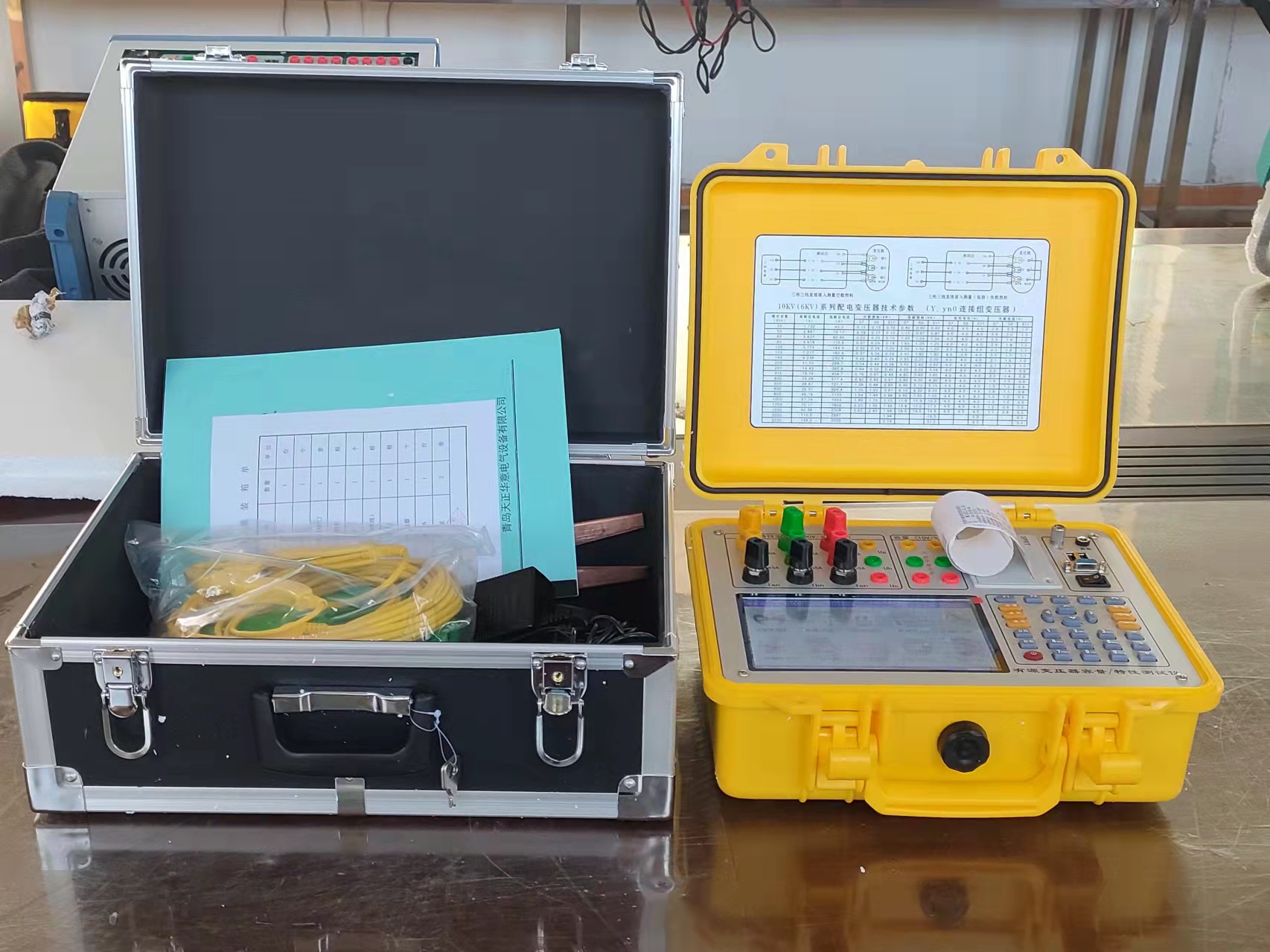

为了准确判断容量，必须将结果校正到75℃时因此当前温度的准确直接影响容量的判断结果变压器容量仪，是专用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器，并具有谐波分析功能，方便对现场电网的分析。该仪器电路设计精巧，思路独特，仪器内部采用先进的六路同步交流采样及数字处理技术，成功的解决了低功率因数测量及多路在市电条件下同步测量和计算的难题。同时仪器测量引入了必要的校正（如：电压校正、电流校正、温度校正、校正），从而使其性能优越，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可完全取代仪表的，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。仪器使用大容量锂电池供电，以保证仪器的超长使用时间，大大工作效率，减轻劳动强度。

?当前温度：输入当前的被测变压器的本体温度（可通过红外测温仪测出），用于对结果做温度校正，因容量判断主要的依据为变压器的短路试验的数据包括阻抗电压和短路损耗，根据我们所测出的实际数据，按要求校正到额定条件时的短路损耗数值，

、主要功能与特点r2.1 负载损耗的测量: 显示三相电压、三相电流、三相功率，自动计算出变压器的阻抗电压百分比，折算到额定温度、额定电流下的负载损耗，自动判断出油浸式或干式配电变压器的铁芯型号，中具有自适应提示功能，方便现场用户使用。2.2 空载损耗的测量: 仪器显示三相电压、三相电流、三相功率，仪器显示施加电源波形的畸变率，自动计算出变压器的空载电流折算到额定电压下且进行了波形畸变校正的空载损耗，并显示油浸式或干式配电变压器铁芯的型号。

r可用于检查变压器单相的缺陷或用于现场无三相电的情况。仪器可记录三次单相测量的数据，并可根据变压器不同的联结计算出变压器的空载电流、空载损耗、阻抗电压和负载损耗。2.4 零序阻抗的测量：
