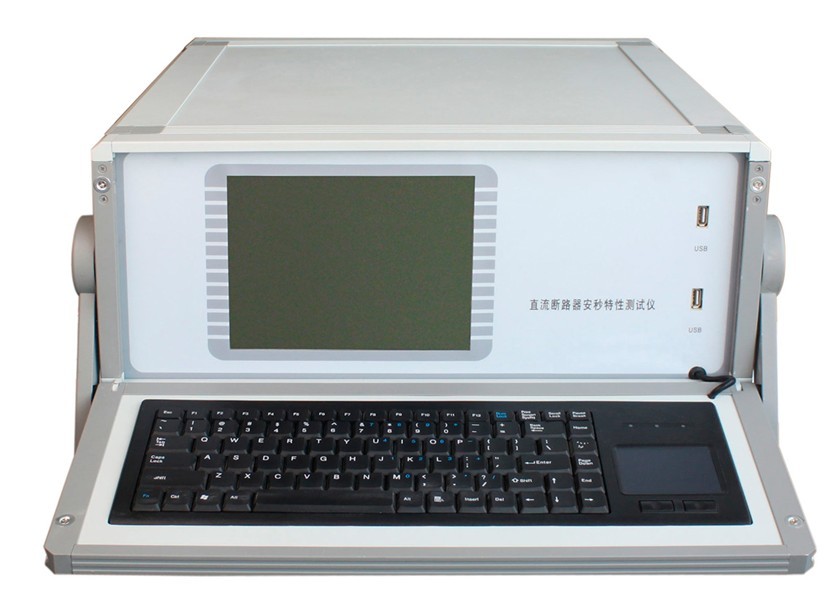

交流断路器安秒特性测试仪 交直流空开 直流空开

测量范围：10000测量精度：0.01名称：直流断路器安秒测试仪外形尺寸：显示方式：液晶用途：生产重量：8执行质量标准：国标结构型式：铝合金驱动能源：电动品牌：天正华意电气型号：TH加工定制：是

交直流空气开关（断路器）是电力系统变电站、发电厂交直流系统最常用的保护元件，其良好的性能和实用性得到人们的一致认可，并得到广泛的应用。目前的交直流馈电网络多采用树状结构，从蓄电池到站内各用电设备，一般至少经过三级配电。随着发电厂、变电站控制负荷和动力负荷对交直流电源的要求越来越高，其保护电器的过载保护、短路保护要求也越来越严格，它不能有任一的拒动和误动，尤其是越级误动，将会造成电力设备损坏和系统故障、甚至引发大面积停电事故。发生越级误动的情况主要是因为保护电器选择不合理和断路器性能不稳定等原因。

由于交直流空开的短路特性不合适，在交直流系统运行过程中，当底层用电设备出现短路故障时，经常引起上一级交直流空开的跳闸，也就是我们说的越级跳闸，从而引起其他馈电线路的断电事故，使故障进一步扩大，严重危及电网的安全运行。为了防止这种越级跳闸事故发生，有必要对交直流系统中的各小型交直流空开安秒特性安秒特性进行测试，确定在不同短路电流下断路器的脱扣时间，有效的对小型交直流空开安秒特性以及保护等级配合进行分析，从而核对交直流系统上下级断路器之间的级差配合是否合理。

但目前电力系统中使用的小型交直流空开的技术指标都是生产厂家在设备出厂时提供的数据。现场检修维护人员因不具备相应的检测手段，难以确认小型交直流空开安秒特性是否符合要求。而且运行实践证明，随着时间的推移，设备的安秒特性也会发生变化，特别是投运3年后，设备的技术指标发生偏移，典型后果是断路器特性发生变化，从而造成拒动或误动。

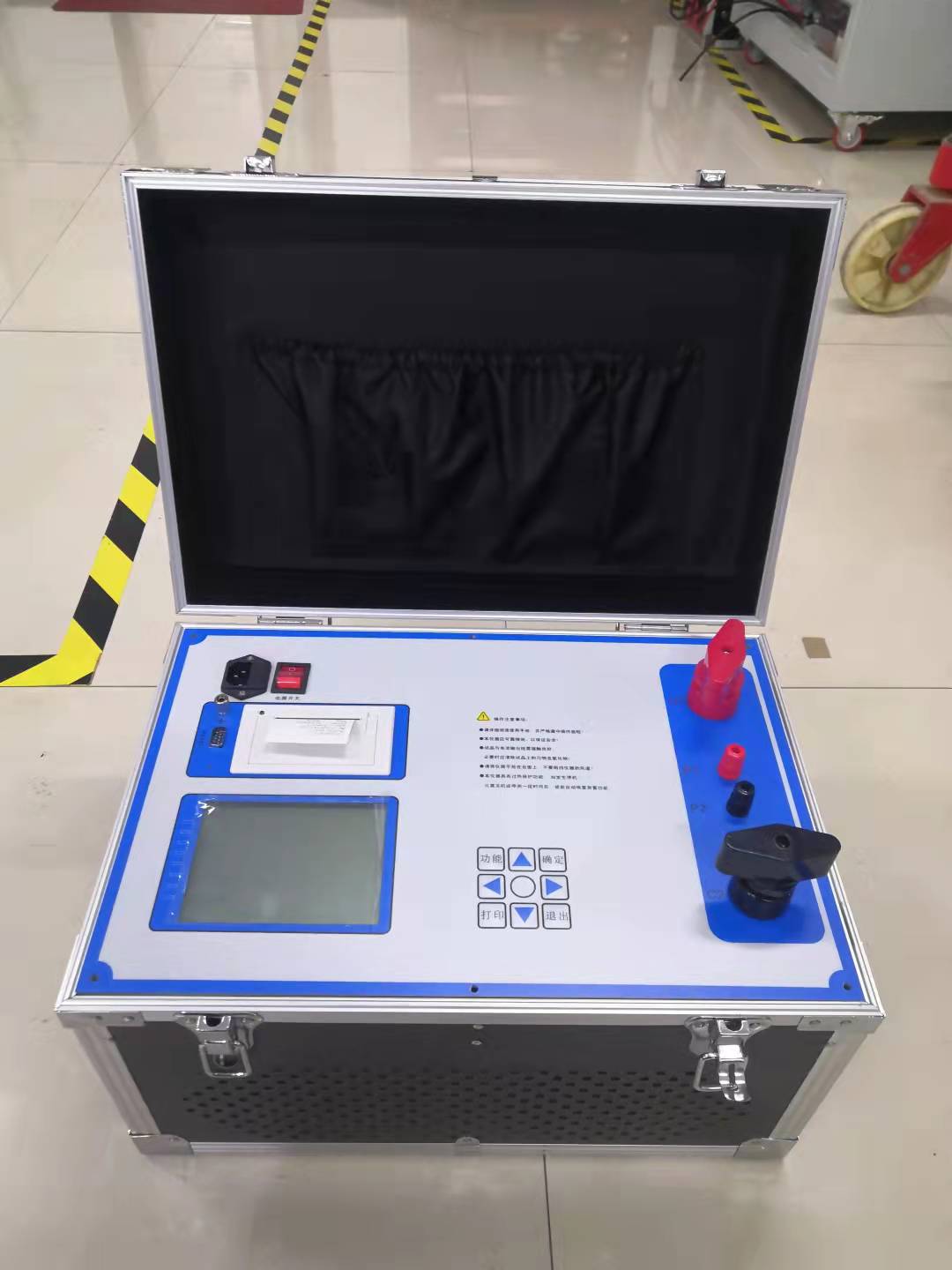

目前国内进行小型交直流空开安秒特性检测的机构和生产厂家用于交直流空开安秒特性检测的设备均为固定设备，如固定的大电流电源、大型负载电阻，体积大、重量大，不便于移动检测，分析仪表均为常规仪表如电压表、电流表、示波器等，接线复杂，使用不便，不适应各变电站移动检测需要。为解决现场对小型交直流空开实际特性检测的问题，我们自行研制了一套适用于电力系统移动使用的交直流空开检测的仪器“小型交直流空开安秒特性测试仪”。

该仪器综合长期现场运行经验和国内外多项先进技术而推出。可实现不同容量小型交直流空开安秒特性检测和试验，能提供1~500A恒定大电流，通过扩展可以输出更大电流。能够

测试不同短路电流下断路器脱扣时间，从而验证断路器安秒特性是否符合要求。本仪器采用高速微处理器，配备大屏幕液晶显示器，现场运行表明：该仪器功能完善、可靠性高、结构简单，操作方便。

1.2装置结构

1） 采用一体化设计，体积小，重量轻，适合各个变电站所移动使用。

2） 可以提供1~500A恒定电流，能够单独完成小型交直流空开安秒特性的

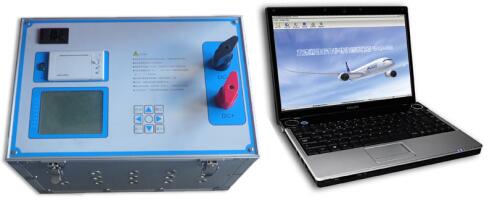

全部测试，并保存、上传数据，也可以由PC机控制操作，由PC机保存、处理数据，生成报表。

3） 可以由专用扩展端口外接扩展准备，扩大输出电流到1000A，实现更多规格小型交直流空开安秒特性的测试。

、用户可随时将的数据通过微型打印机将结果打印出来。

感谢您使用青岛天正华意电气产品，为了是我们为您提供进一步服务的凭证。请您在开箱之后

从购买之日起，凭《保修卡》在享有规定的免费调换、保修期限、包括人工费、零配件的更换。《保修卡》是公司保修服务的凭证，请妥善保管，以便时出示。 保证产品在从购买之日起三个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。r
