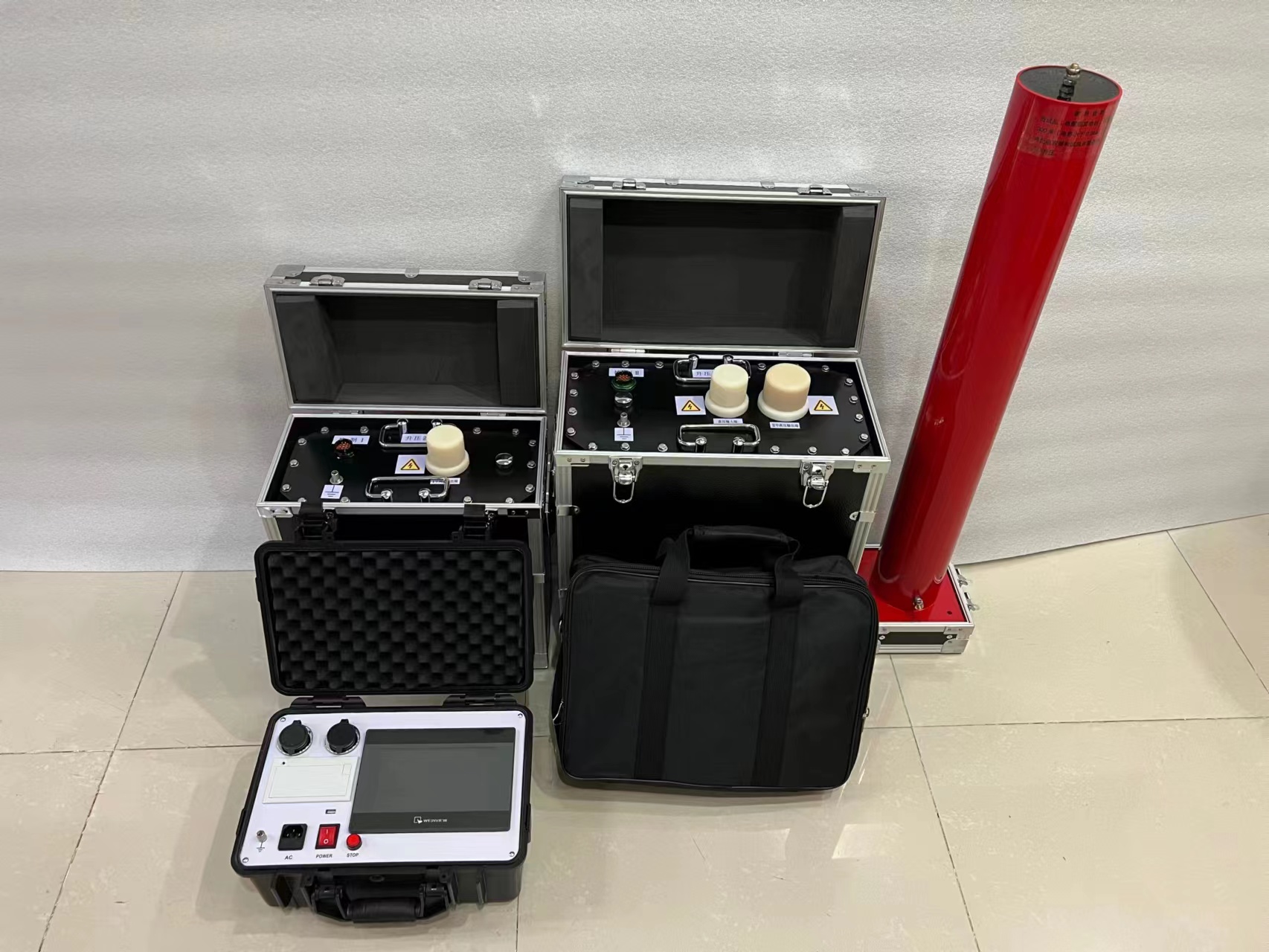

30KV全自动超低频高压发生器 电缆耐压试验装置 发电机耐压仪 识别仪

品牌：天正华意型号：TH

30KV智能/全自动超低频高压发生器 生产厂家超低频绝缘耐压试验实际上是工频耐压试验的一种替代。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了试验，了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。试验程序大大地减化，与工频试验相比优越性更多。这就是为什么发达普遍采用这一的原因。我国电力部以委托武汉高压研究所起草了《35KV及以下交联聚绝缘电力电缆超低频（0.1Hz）耐压试验》行业，我国正在推广这一，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压电机、电力电容器的交流耐压试验。

6.2.3在高压端子中，变压器中压和低压端必须开路。

30KV智能/全自动超低频高压发生器 生产厂家

数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。

产品简介

本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频，所以存在正弦形不，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

电流、电压、波形数据均直接通过高压侧采样，所以数据真实、准 确。

过压保护：当输出超过所设定的限压值时，仪器将停机保护，时间小于２０毫

秒。

过流保护：设计为高低压双重保护，高压侧可按设定值进行停机保护；低压侧

的电流超过额定电流时将进行停机保护，时间都小于20毫秒。

7 售后服务

高压输出保护电阻设计在升压，所以外面不需另接保护阻。

由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

技术参数

１．输出额定电压：参见表1

２．输出：0.1Hz、0.05Hz、0.02Hz

３．带载能力：参见表1 0.1 Hz 大1.1 μf

0.05 Hz 大2.2 μf

0.02 Hz 大5.5 μf

4.测量精度：0.01％

５．电压正，负峰值误差：≤３％

６．电压波形失真度：≤５％

７．使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH

８．电源：交流50 Hz，220V ±5%

９．电压电度高，电压、电流输出，精度、度高，幅值相位任意调节

30KV智能/全自动超低频高压发生器 生产厂家一、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行，兆欧表没有问题

后，才能使用本仪器。

二、开机前一定用放将试品充分放电(放使用为：先用限流放电端放电，再用接

地端放电)。配两个升压器的超低频接线：当单独使用升压器I时(试验电压≤

30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II

智能型带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别功能仪表由发射机、发射电流钳/发射直连测试夹、接收机、接收柔性电流钳等组成，带电电缆识别时，可以在接收机预先标定20条电缆，再到远端识别，大大节省工程人员往返操作时间，提高作业效率。?

发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大容量可充电锂电池，自动阻抗匹配，全自动保护。主机采用5.0寸电容触摸LCD实时显示输出电压、输出电流、回路阻抗（直连法），采用智能人机交互界面设计，支持触摸手势操作，具有方便易用、操作流畅、提高操作效率等特点。

带电电缆识别：又名耦合法识别采用卡钳耦合输出复合脉宽频率信号，发射机共有六种频率可选，分别：640Hz、1280Hz、2.56KHz、3.84KHz、6.50KHz、8.05KHz，通过发射钳耦合到目标电缆上（10kV三芯带铠电缆或单芯电缆），给电缆线铠装或线芯耦合复合脉宽频率信号信号，该复合脉宽频率信号在目标电缆周围产生电磁场，接收机使用柔性电流钳检测和识别；因复合脉宽频率信号有方向性，所以检测也具有方向性。
