保险丝测试仪 智能保险丝测试仪 保险丝特性测试仪 保险丝熔断测试仪 熔断丝测试仪技术参数/操作说明 恒流/熔断计时/耐久性/递增/脉冲-熔断器IT测试仪

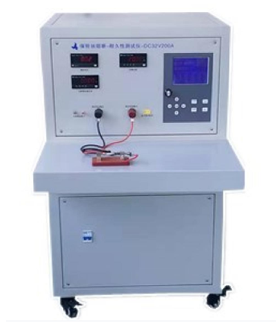

本熔断器IT测试仪，具有熔断时间试验、耐久性老化试验、递增电流试验、电流脉冲试验，是为熔断器试验研发的一款高端电源，主要满足标准GBT 9364.1-2015 小型熔断器 第1部分：小型熔断器定义和小型熔断体通用要求、GB 9364.2-2018小型熔断器 第2部分：管状熔断体、GB 9364.3-2018小型熔断器 第3部分：超小型熔断体中相关熔断、耐久性试验。

(一)?技术参数：

1、?输入供电电源：AC220V24A

最大输出功率：5000W

3、?整机尺寸：宽*深*高 =620x670x1300mm(操作台面尺寸为，深：380mm，宽620mm)

4、?输出测试电压：DC0～32V

5、?测试电流：DC?0.1～150.0A

6、?测试电流误差：≤1％

7、?电流上升时间<?0.5mS

8、?电流显示精度：0.1A

9、?计时显示精度：0.1mS

10、?10倍电流测试时间误差：<1mS

11、?最大电流通电时长1hrs≤115A , 2hrs≤100A , 3hrs≤90A , 4hrs≤75A

12、?电流从0A上升到150A时，电流波形是方波，电流不能有浪涌突波拉起

13、?当电流达到150A时持续通电时长为30分钟

14、?电流递增测试模式，初始电流应施加15min;第一个15min后，每15min将电流增加0.1倍，直到熔断体动作（GBT 9364.1-2015）

压降测试输出端??温升测试端???电流测试输出端????????????打印机接口

1、??显示界面：采用15.6寸液晶显示宽屏。

2、??设置控制：通过键盘鼠标，完成所有的操作设置。

3、??电流调节：数字调节配合微调精密电位器。

4、??熔断时间记录表：在熔断测试模式下，每次的熔断计时时间，自动记录到表中，方便统计，能保留5组45个产品的测试数据。

（三）产品功能：

1、熔断时间测试，显示为A熔断模式、B熔断模式、C熔断模式、D熔断模式、E熔断模式，自动电流倍数计算，精确毫秒计时，熔断后自动进入继续施压（0~9.9分钟可设置）。

2、耐久性测试（俗称老化试验），显示为“耐久性模式”，---可设置0~100个周期，通电时间可设1分钟~99小时，断电时间可设1分钟~99小时。耐久测试通过显示为“完”，不通过显示为“断”。

3、递增电流测试，显示为“递增模式”，每15分钟递增起始电流的10%，测试过程产品熔断，会显示“断”并发出报警声，递增至2.5倍电流产品不熔断则显示“完”。

电流递增曲线如图示15min

4、限时功能，显示为“熔断模式限时”，设置时间为1~99小时（如1HR为限时1小时)，NHR为不限时，限时完成显示为“到”。

5、施压功能，显示为“施压（Sec)”，施压功能是在满载电压下监测产品测试过程中是否发生了飞弧现象，熔断后施压，熔断测试模式下，熔断后自动进入继续施压（0~9.9分钟可设置）。

6、电流脉冲测试，显示为“脉冲模式”,通电100mS，断电100mS,可最长设1~99个周期

100mS???????????????100mS

7、电压降测试，显示部分为“压降测试”毫伏表，测试范围为1mV~30.000V。

8、温升测试，在温升测试插座插入感应器插头，在测试产品的温度提取面涂上导热硅脂，把感应探头贴合在测试产品涂有导热硅脂处，在液晶显示屏“温度”中观察温度值。

9、测试仪带电脑操作系统，有无线wifi连接、数据存储、数据打印、数据传输等功能。

（四）操作指南：

1、 熔断模式：

???????输入预设电流，设置电流倍数（ABCDE)，系统自动计算应该输出电流；

在测试夹具上装入大于测试电流数倍易导体；

按【启动】键，调节【微调】电位器，使输出电流表的值=要求值；

装上被测保险丝；按【启动】键进行熔断测试，启动键闪烁；

测试中保险丝熔断，蜂鸣器响3声，进入施压计时；

施压完成，蜂鸣器响3声，测试数据识别自动填写表格，可通过QQ或微信发送数据。

2、?耐久性测试：

??????设置耐久性测试周期数，在“测试周期设置”中输入测试次数（例1次为一个循环），在“通电时间设置”及“断电时间设置”输入所需的通断电时间。

设置好输出电流，按【启动】键进行耐久性测试，启动键闪烁；

耐久性测试通过显示“完”，耐久性测试不通过显示“断”。

3、脉冲模式：

??????设置脉冲周期数，在“测试周期设置”中输入测试次数，可设1~999次

按【启动】键进行脉冲测试模式，启动键闪烁；

脉冲测试通过显示“完”，耐久性测试不通过显示“断”。

????4、 参数设置：

通过鼠标将光标移动到所用模式空白处输入所需数值，数值可在键盘中数字输入。

(五）环境特性：

1、工作环境温度：0～40℃

2、贮存温度：-30℃～+80℃

3、相对湿度：小于80%

4、大气压力：86～106kpa

5、周围无强烈电磁场影响

6、无阳光直接照射或其他热源直接辐射

7、周围无高浓度粉尘及腐蚀性物质

8、仪器后板为散热风口，应跟墙面保持最少15cm的距离

（六）产品选型：

1、电流选择：保险丝熔断测试，一般要求最大为10倍电流测试。比如标称为10A的保险丝，10倍电流测试为100A，则要求选择取最大输出电流为100A的测试仪。

2、电压选择：根据欧姆定律I=U/R，大内阻的保险丝（如慢断绕丝型），则要求测试仪的工作电压足够高，才能保证足够大稳定的输出电流。

3、注意：保险丝在即将熔断的时候，它的内阻会增大到冷态时的10倍以上。

4、一般快断型的保险丝，测试仪的工作电压选择DC15V以上；慢断型的保险丝，测试仪工作电压应选择在DC40V以上。

?
