车载拖曳式道路地下隐患探测装备

　　车载拖曳式瞬变电磁道路地下隐患探测装备是一种融合电磁感应技术与车载移动平台的地质探测设备，专为快速识别道路下方空洞、疏松、富水等隐蔽性地质灾害隐患而设计。其核心原理是通过车载拖曳的发射线圈向地下发射脉冲电磁场，利用接收线圈捕捉地质体产生的二次感应信号，结合数据处理算法反演地下电阻率分布，从而实现对道路结构的 “透视”。以下从技术特性、系统构成、应用价值等方面展开介绍：一、技术突破与核心优势

　　超深探测与高精度成像

　　该装备突破传统探达约 5 米的探测深度限制，可对地下 0-60 米范围进行亚米级三维成像。例如，叙简科技的 “小安 A7” 采用多匝小回线阵列聚焦发射技术，结合非共面 Bucking 补偿收发耦合技术，消除浅层盲区，实现无间断连续探测，在杭州某高速检测中定位了深层空洞隐患。

　　高效动态作业能力

　　车载拖曳设计支持 20 公里 / 小时的行进速度，每小时可完成数公里道路检测，效率较传统人工探测提升 8 倍以上。例如，在长春、杭州等城市的示范项目中，设备仅需 30 分钟即可完成 2 公里路段的精细化扫描，并实时生成隐患分布图。

　　复杂环境适应性

　　针对城市道路的强电磁干扰、高噪声等挑战，设备集成陡沿大功率阵列发射技术与超宽带高灵敏低噪声接收技术，显著增强抗干扰能力。例如，地大华睿的 CUGTEM-TY 系统通过共面等值反磁通设计，可在水库堤坝、隧道等复杂场景下稳定工作，探测深度达 30 米。

　　智能化数据处理

　　配备 AI 驱动的解释软件，可自动识别病害类型并生成三维地质模型。例如，“小安 A7” 的快速高分辨拟 SAR 成像技术可在数小时内完成从数据采集到报告生成的全流程，支持与城市安全监测平台实时互联。

　　二、系统架构与关键组件

　　硬件集成设计

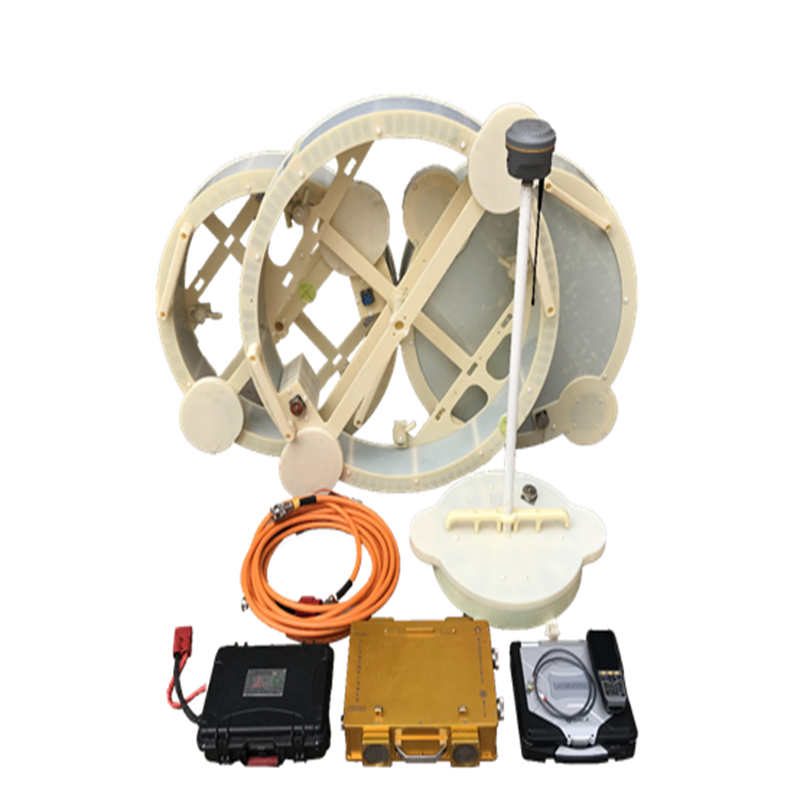

　　发射与接收模块：采用轻量化收发一体化线圈（如地大华睿 CUGTEM-TY 的共面天线），集成 RTK 定位系统，实现厘米级空间坐标匹配。

　　车载平台：适配全地形车辆或专用拖曳车，配备机械臂自动收纳装置，适应城市道路、高速公路等多场景作业。

　　能源系统：外置电池箱支持长时间连续作业，例如 CUGTEM-TY 的电池续航可达 8 小时，满足单日大面积检测需求。

　　软件与数据链

　　采集软件：支持智能滤波、实时质量监控，可自动剔除无效数据。

　　解释平台：具备一键成图、三维可视化、隐患风险分级等功能，例如叙简科技的系统可同步生成道路隐患热力图，为市政部门提供决策依据。

　　三、典型应用场景

　　城市道路安全监测

　　针对地铁施工、深基坑开挖等导致的地下水迁移引发的塌陷风险，设备可快速锁定隐患区域。例如，杭州某路段经 “小安 A7” 检测后，发现地下 15 米处存在因地铁盾构导致的空洞，及时处置避免了重大事故。

　　公路与桥梁病害排查

　　可检测路基不均匀沉降、桥台基础脱空等问题。地大华睿 CUGTEM-TY 在某高速公路检测中，通过 30 米深度探测识别出路基下的岩溶管道，为后续注浆加固提供了靶点。

　　应急抢险与灾后评估

　　在汛期或地震后，设备可快速筛查堤坝渗漏通道、道路断层等隐患。例如，某水库堤坝通过 CUGTEM-TY 系统在 2 小时内完成 5 公里范围的检测，定位 3 处渗漏点，为抢险争取了宝贵时间。

　　综合地质勘探

　　与地质雷达、面波探测等技术结合，形成多层次检测体系。例如，某渠堤隐患排查项目采用 “地质雷达（0-2.5 米）+ 车载拖曳式瞬变电磁（2-50 米）+ 连续源面波” 的组合方案，实现全深度覆盖与定位。

　　四、行业价值与市场实践

　　科研与产业协同

　　该装备是产学研融合的典型成果。例如，吉林大学林君院士团队提供核心理论支撑，叙简科技完成工程化转化，其研发的 “车载拖曳式瞬变电磁道路地下隐患探测技术及装备” 获中国安全生产协会第五届安全科学技术奖一等奖，被鉴定为 “国际水平”。

　　市场应用与成效

　　截至 2025 年，叙简科技的 “小安 A7” 已在全国 20 余个城市完成道路隐患普查，累计发现深层空洞等重大隐患超 300 处，直接避免经济损失数亿元。地大华睿的 CUGTEM-TY 系统则在水利、市政等领域实现规模化应用，成为堤坝检测的标准配置。

　　标准化与行业认可

　　相关技术已纳入《城镇道路养护技术规范》等行业标准，并推动团体标准制定。例如，中国安全生产协会将其列为道路安全监测推荐技术，助力构建 “透明城市” 地下空间管理体系。

　　五、发展趋势与未来展望

　　多模态融合

　　结合无人机挂载、轨道式探测等衍生形态，实现对隧道顶部、桥梁桩基等特殊场景的立体检测。

　　智能化升级

　　引入深度学习算法，提升对复杂地质结构的识别准确率。例如，叙简科技正开发基于大模型的实时预警系统，可自动关联历史检测数据与气象信息，预判隐患发展趋势。

　　绿色节能

　　轻量化设计与低功耗组件的应用（如 CUGTEM-TY 的轻质外壳），进一步降低作业能耗与维护成本。

　　该装备的广泛应用不仅为道路安全提供了 “科技护盾”，更推动了城市基础设施管理从被动抢险向主动预防的范式转变，是智慧市政建设的重要支撑技术
