千米级小回线瞬变电磁仪

　　在地质勘探、水文调查等众多领域，深入且地探测地下结构与物质分布状况至关重要。千米级小回线瞬变电磁仪作为先进的地球物理探测设备，以其的性能、创新的设计，为科研工作者与工程人员提供了高效、的地下探测解决方案，在深部矿产勘查、地下水探寻、地质构造研究等场景中发挥着关键作用。

　　一、产品概述千米级小回线瞬变电磁仪依托瞬变电磁法（TEM）这一成熟的地球物理探测理论。通过向地下发射强大的脉冲电磁场，在一次场间歇期，凭借高灵敏度接收装置捕捉地下介质感应产生的二次涡流场，进而依据二次场的衰减特性反演地下地质结构。该仪器采用小回线发射与接收装置设计，相较于传统大回线，具有更高的空间分辨率与更强的抗干扰能力，特别适用于复杂地形与对精度要求严苛的探测任务，探测深度可达千米级别，为深部地质信息获取搭建了可靠桥梁。

　　二、核心技术与工作原理

　　（一）核心技术支撑

　　1.超短关断技术：仪器发射机采用先进电路设计与高性能功率器件，实现超短关断时间，典型值≤2 微秒。极短的关断时间有效避免早期信号丢失，确保对浅层与深层地质信息的完整捕捉，极大提升探测精度，尤其是在浅部高分辨率探测场景优势显著。

　　2.高分辨率采样技术：配备高精度模数转换（ADC）模块，采样率高达 1MHz，配合多达 88 个可灵活设置的采样窗口，能够记录二次场随时间的细微变化，为后续精细反演地下地质结构提供丰富、的数据基础。

　　3.智能降噪与抗干扰技术：内置自适应滤波算法，可自动识别并滤除工频（50Hz/60Hz）、工业设备、自然地电噪声等干扰信号。同时，接收线圈采用特殊屏蔽工艺与多匝密绕技术，进一步增强对环境电磁干扰的抵御能力，保障在复杂电磁环境下稳定获取高质量探测数据。

　　4.高效数据处理与反演算法：搭载自主研发的快速数据处理软件，集成先进反演算法，如基于正则化理论的 2.5D/3D 反演、粒子群优化反演等。这些算法能快速、准确地将采集到的电磁响应数据转化为直观的地下电阻率分布模型，清晰呈现地质体的位置、形态与规模。

　　（二）工作原理

　　1.发射阶段：发射线圈通入强大的脉冲电流，瞬间在其周围空间激发出强大的一次脉冲电磁场。该电磁场迅速向地下传播，穿透不同地质介质，使地下导电体（如金属矿体、含水地层）产生感应涡流。

　　2.感应阶段：当发射电流瞬间切断，一次电磁场快速消失，但地下感应涡流由于电磁惯性不会立即归零，而是产生一个随时间衰减的二次电磁场。二次场的衰减特征与地下介质的电阻率、磁导率、几何形状等密切相关。

　　3.接收与反演阶段：接收线圈实时捕捉二次电磁场信号，并传输至仪器主机。主机对信号进行放大、滤波、模数转换等预处理后，利用内置反演算法，结合测点空间坐标、地质参数等信息，反演计算地下介质电阻率分布。通过对比正常地质背景下的电阻率模型，识别出低阻异常区域（如富水断层、金属矿脉）与高阻异常区域（如干燥基岩、空洞），最终生成详细的地下地质结构剖面图与三维模型。

　　三、产品核心特点（一）的探测深度与精度

　　1.千米级探测深度：凭借大功率发射机与高效信号处理技术，探测深度可达 1000 米左右，满足深部矿产资源勘探（如深部金矿、铜矿勘探）、深层地质构造研究（如探测千米深度的断层、褶皱）等需求，助力拓展地球深部认知边界。

　　2.高分辨率探测：垂直分辨率达 0.5 米，水平分辨率 1 米，能够清晰分辨地下细微地质结构变化，如识别直径 1 米左右的小型矿体、厚度 0.5 米的薄层含水层，为地质体精细刻画与定位提供有力支持，在复杂地质条件下优势尤为突出。

　　（二）出色的抗干扰能力与环境适应性

　　1.强抗干扰性能：通过硬件与软件双重抗干扰设计，有效抵御各类环境电磁干扰，在高压线附近、工业厂区等强电磁干扰区域仍能稳定工作，保障探测数据的可靠性与准确性，适用于城市、矿区等复杂电磁环境下的地质探测任务。

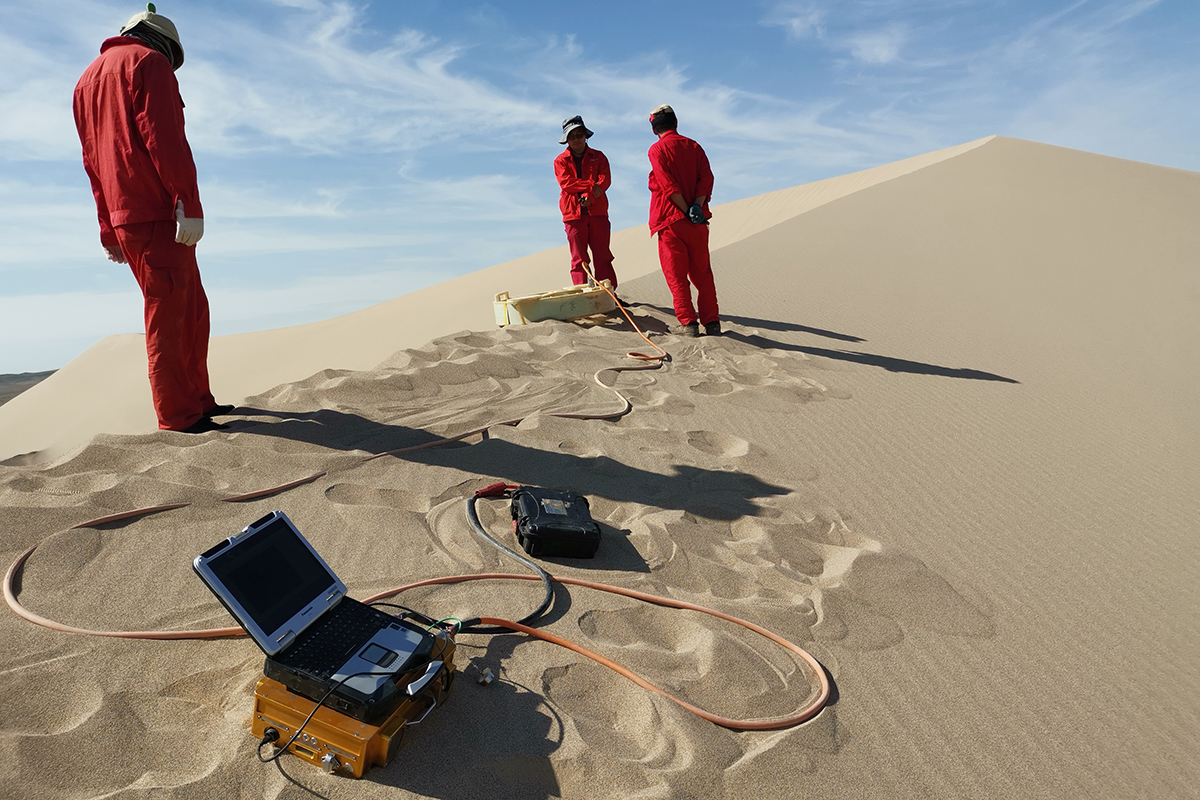

　　2.广泛环境适应性：仪器工作温度范围为 - 20℃至 50℃，相对湿度 0 - 95%（无冷凝），可在严寒的极地、酷热的沙漠、潮湿的雨林以及高海拔的高原等多种极端环境下稳定运行，适应不同地区的地质探测需求，无惧恶劣自然条件挑战。

　　（三）便捷的操作与高效的作业模式

　　1.人性化操作界面：主机配备 7 英寸高清触控屏，搭配 6 个实体功能键，形成 “触控 + 按键” 双操作体系。操作界面简洁直观，支持中文菜单，即使操作人员佩戴手套也能轻松完成参数设置、数据采集、结果查看等操作，大幅降低操作门槛，提高工作效率。

　　2.快速数据采集与处理：单测点数据采集时间短，结合高效数据处理软件，测量完成后数分钟内即可生成初步探测结果，现场实时查看地下地质结构信息，无需等待后期复杂数据处理，极大提升野外作业效率，满足应急探测、大面积普查等任务的时间要求。

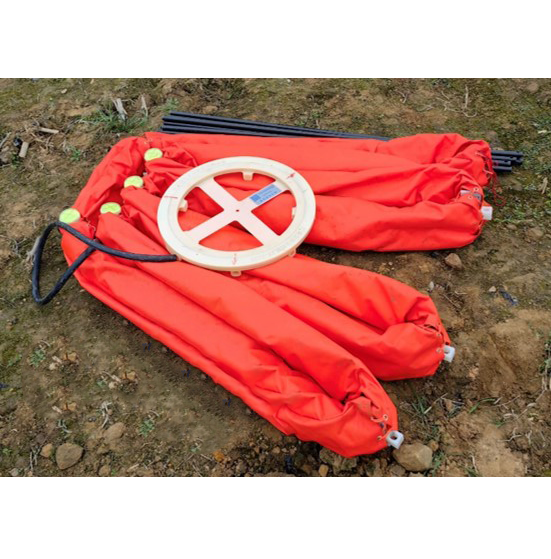

　　3.灵活的线圈配置：发射线圈直径从 0.5 米到 5 米分级设计，可根据探测深度与目标体规模灵活选择。小直径线圈适用于浅层高分辨率探测，大直径线圈用于深部探测，满足不同探测场景需求，增强仪器使用灵活性与适用性。

　　（四）长续航与可靠的稳定性

　　1.持久续航能力：内置 12V/10Ah 高性能锂电池，支持 8 小时连续工作，满足全天野外作业需求。同时，配备快充功能，2 小时内可充至 80% 电量，减少充电等待时间，确保作业连续性。此外，也可外接电源供电，适应不同供电条件场景。

　　2.高稳定性设计：仪器外壳采用航空级铝合金材质，经阳极氧化处理，具备出色的耐磨、防腐蚀性能，有效保护内部精密元器件。内部核心元器件选用进口品牌，从源头保障仪器长期稳定运行，降低故障率，减少维护成本，为长期、高强度野外探测工作提供可靠保障。

　　四、主要应用场景

　　（一）深部矿产资源勘探在寻找深部隐伏金属矿脉时，千米级小回线瞬变电磁仪可利用其高分辨率与大探测深度优势，定位矿体位置、形态与规模，圈定潜在富矿区域，为矿产资源勘查提供关键数据支持，助力发现新的矿产资源，提升资源保障能力。

　　（二）水文地质调查用于探测地下含水层分布、厚度与富水性，确定地下水流动路径与补给关系。在寻找地下水源地、评估水资源储量以及监测地下水污染扩散等方面发挥重要作用，为水资源合理开发与保护提供科学依据。

　　（三）地质构造研究清晰探测地下断层、褶皱、裂隙等地质构造分布，分析其走向、倾角与规模，帮助地质学家深入了解区域地质演化历史，为地震监测、地质灾害评估、工程选址等提供基础地质资料，保障工程建设安全与区域地质稳定。

　　（四）隧道超前地质预报在隧道施工过程中，提前探测掌子面前方地质情况，如识别前方的溶洞、断层破碎带、富水区域等不良地质体，为施工方提前制定应对措施提供依据，避免施工过程中突发涌水、坍塌等事故，保障隧道施工安全与进度。五、关键技术参数

　　六、服务保

　　1.障培训服务：提供全面、免费的现场培训，时长 1 - 2 天，内容涵盖仪器操作、参数设置、数据处理、常见故障排查等。由技术人员手把手教学，确保用户团队熟练掌握仪器使用技巧，快速上手开展工作。

　　2.质保与维修服务：整机提供 [X] 年质保期，核心部件（如发射机模块、ADC 芯片）质保时间更长。质保期内，若仪器出现质量问题，免费维修或更换故障部件，响应时间≤24 小时，保障仪器正常运行，减少停机时间。

　　3.技术支持与咨询：组建技术支持团队，随时为用户解答仪器使用过程中遇到的技术问题，提供远程技术指导。定期回访用户，收集使用反馈，持续优化产品性能与服务质量，不断满足用户需求。

　　4.定制化解决方案：根据用户特殊应用场景与需求，提供定制化产品与服务，如定制专属线圈、优化数据处理算法、适配特殊地质条件等，满足个性化地质探测需求，为用户提供全方位、一站式解决方案
