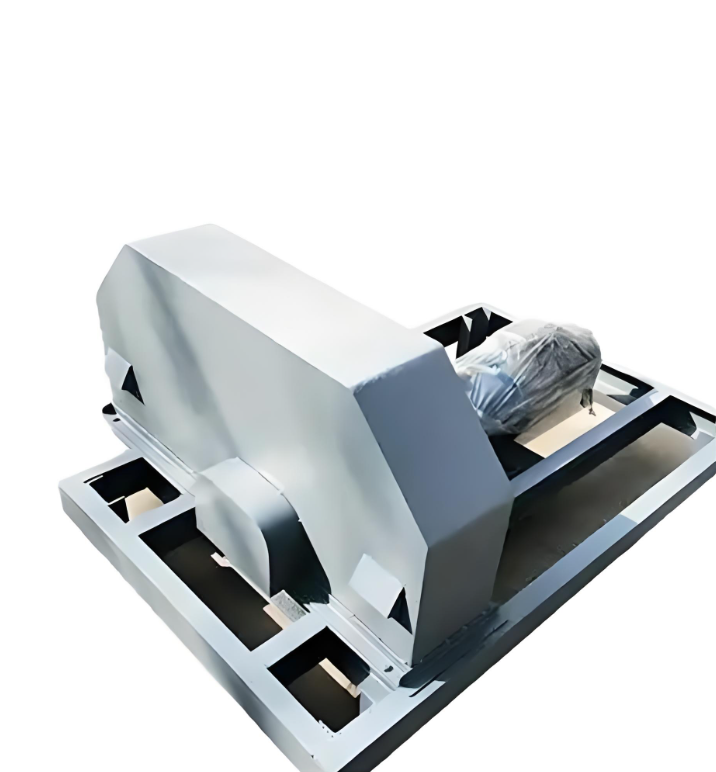

皮带输送机取样机

　　皮带输送机取样机（简称 “皮带取样机”）是一种安装在皮带输送机上，用于对输送带上的物料进行自动、定时、定量采集样品的专用设备，广泛应用于矿山、煤炭、冶金、建材、粮食、化工等依赖皮带输送系统的行业。其核心作用是通过标准化取样，为物料的成分分析、质量检测、生产监控提供具有代表性的样品，确保生产过程中物料质量符合标准，同时替代人工取样，提升效率与安全性。

　　一、核心功能

　　在皮带输送机输送物料（如煤炭、矿石、粮食、砂石等）的过程中，人工取样存在效率低、随机性大、样品代表性不足（易受人为操作影响）以及在高空、重载等场景下存在安全隐患等问题。皮带输送机取样机的核心功能在于：

　　自动化取样：按预设频率（如定时、定距）自动完成取样动作，无需人工干预；

　　代表性取样：通过科学的取样结构（如全断面取样、多点取样），确保采集的样品能反映输送物料的整体质量；

　　安全高效：避免人工在运行的皮带旁作业，降低安全风险，同时提升取样效率；

　　联动检测：部分设备可与后续检测系统（如化验设备）联动，实现取样、制样、检测一体化。

　　二、工作原理

　　不同类型的皮带取样机原理略有差异，但核心流程一致：

　　触发取样：通过时间继电器（定时）、光电传感器（定距，感应皮带运行距离）或人工指令，触发取样动作；

　　采集样品：取样机构（如刮板、取样铲、螺旋装置等）伸入输送带上的物料层，按设定量刮取或截取样品；

　　输送样品：通过溜槽、螺旋输送机或皮带等，将采集的样品输送至接样装置（如样品桶）或后续制样设备（如破碎、缩分装置）；

　　复位待机：取样完成后，取样机构自动缩回至初始位置，等待下一次取样指令。

　　部分设备还具备 “全断面取样” 功能，即取样机构可覆盖皮带宽度方向的全部物料，确保样品代表性（避免仅取表层或局部物料导致的偏差）。

　　三、主要结构组成

　　驱动系统：电机、气缸或液压装置，为取样机构提供动力；

　　取样机构：核心部件，如刮板式取样器（适合散料）、旋转式取样铲（适合颗粒料）、螺旋式取样管（适合粉状物料）等；

　　控制系统：PLC、继电器、传感器等，用于设定取样频率、控制取样动作；

　　输送与接样装置：溜槽、样品输送机、接样桶等，负责样品的转运和收集；

　　机架与防护装置：固定设备、保护取样机构及操作人员安全（如防卡堵、防碰撞部件）。

　　四、常见类型及特点

　　五、应用价值

　　皮带输送机取样机是工业生产中质量管控的关键设备，其应用能：

　　确保样品的客观性和代表性，为生产质量检测提供可靠数据（如煤炭的灰分、矿石的品位检测）；替代人工取样，降低劳动强度，避免人为操作导致的误差（如取样量不一致、频率不稳定）；

　　适应恶劣工况（如高温、粉尘、高空皮带），保障取样工作连续进行，助力生产线稳定运行。

　　在对物料质量要求严格的行业（如煤炭洗选、矿石加工），皮带取样机更是实现标准化生产、满足行业规范（如矿山安全标准、产品质量标准）的必备设备
