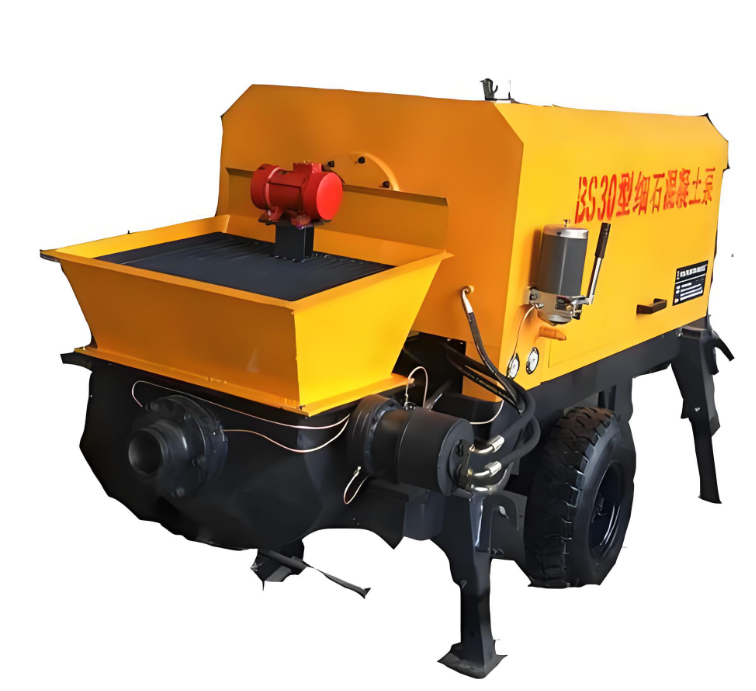

斜置式混凝土输送泵

　　斜式混凝土输送泵是一种专为适应倾斜作业面或狭窄空间设计的混凝土输送设备，其核心特点是通过倾斜式机身结构与输送系统的优化，在保证混凝土连续泵送能力的同时，突破传统卧式泵的空间限制，广泛应用于隧道、边坡、井下等特殊工程场景。以下从结构设计、核心优势、适用场景及技术参数等方面展开介绍：

　　一、结构设计：倾斜适配，紧凑高效斜式混凝土输送泵的结构设计围绕 “空间适应性” 与 “泵送稳定性” 两大核心目标，主要包含以下部分：

　　倾斜式机身：机身主体与地面呈 30°-60° 可调倾角，通过液压支腿或固定底座与作业面贴合，解决传统卧式泵在斜坡、低矮空间（如隧道拱顶）无法摆放的问题。机身长度通常比同功率卧式泵缩短 20%-30%，更便于狭窄区域周转。

　　输送系统：采用斜置式混凝土缸（与机身倾角一致），配合 S 管阀或闸板阀切换，减少混凝土在缸体内的残留和堵管风险。输送管道可沿机身倾斜方向延伸，直接将混凝土输送至斜坡顶面、隧道边墙等目标位置，减少人工布料环节。

　　动力与驱动：配备柴油发动机（适用于无外接电源的野外工程）或电动机（适用于固定场地作业），功率范围 11-75kW，可根据输送距离（≤300 米）和骨料粒径（≤40mm）匹配动力。液压系统采用双联变量泵，实现泵送速度与压力的动态调节，适应不同坍落度混凝土（100-200mm）的输送需求。

　　二、核心优势：兼顾特殊场景与泵送效率相比传统卧式混凝土输送泵，斜式泵的独特优势体现在：

　　空间适配性强：倾斜机身设计使其能直接贴近斜坡、隧道弧形断面等不规则作业面，机身高度可降低至 1.5-2.0 米，轻松进入地下室、井下巷道（净空≥2.5 米）等低矮环境，避免因设备尺寸限制导致的施工中断。

　　输送角度灵活：输送管道可随机身倾角调整，实现 “斜向直送”，减少管道弯头数量（传统卧式泵在斜坡作业需多组弯头转向），降低混凝土堵管概率，输送效率提升 10%-15%。

　　操作与维护便捷：采用集成化控制面板，可实时监控泵送压力、排量及油温，配备堵管报警功能；关键部件（如混凝土缸、活塞、阀组）布局紧凑且便于拆卸，日常维护无需大型吊装设备，适合野外工况。

　　能耗与稳定性平衡：斜置式混凝土缸的吸入效率与卧式泵接近（≥90%），但因管道阻力降低，同等输送距离下能耗可节省 5%-8%；同时，机身重心随倾角优化，配合加宽支腿，在斜坡作业时抗倾覆稳定性优于卧式泵。

　　三、适用场景：聚焦特殊工程需求斜式混凝土输送泵的设计特性使其在以下场景中具有的优势：

　　隧道工程：尤其适用于隧道二次衬砌（拱顶、边墙浇筑），机身贴合隧道侧墙或仰拱，输送管道直接延伸至浇筑点，避免传统泵因机身过长无法进入隧道内部的问题。

　　边坡支护与基坑工程：在公路边坡、矿山边坡的喷锚支护中，可直接在坡底或坡中位置斜向泵送混凝土至锚杆、格构梁等结构，减少脚手架搭设和人工转运成本。

　　井下矿山充填：在金属矿、煤矿的井下采空区充填作业中，适应井下巷道狭窄空间，将混凝土或膏体充填材料斜向输送至区域，满足矿山安全充填要求。

　　低矮空间施工：如地下车库、人防工程、厂房设备基础等净空受限区域，可替代人工浇筑或小型输送设备，提升混凝土浇筑效率和密实度。

　　四、技术参数与选型要点

　　核心参数：

　　输送排量：5-40m3/h（可调节，小排量适配精细浇筑，大排量满足批量作业）；

　　工作压力：6-16MPa（压力越高，输送距离和高度越大，如 16MPa 可满足垂直输送 50 米以上）；

　　骨料粒径：≤40mm（适配细石混凝土、砂浆及常规骨料混凝土，特殊型号可定制至 50mm）；

　　倾角调节范围：30°-60°（部分型号支持 0°-60° 无级调节，兼顾水平与倾斜作业）。

　　选型建议：根据作业空间高度、输送距离、混凝土类型选择：

　　狭窄隧道 / 井下：优先选小尺寸机身（长度≤5 米）、电动驱动型号，便于洞内移动；

　　边坡 / 野外工程：选柴油动力、大排量（≥20m3/h）型号，配合耐磨输送管道；

　　高精度浇筑（如预制构件）：选择带排量微调功能、低脉动液压系统的型号，减少混凝土离析。

　　斜式混凝土输送泵通过结构创新，填补了传统输送设备在特殊空间的应用空白，其 “小而精” 的设计理念与高效泵送能力，使其成为隧道、矿山、边坡等工程领域的关键设备，有效提升了复杂环境下混凝土施工的安全性与经济性
