矿用皮带纠偏装置

　　皮带纠偏装置是用于纠正皮带输送机（输送带）运行中出现跑偏现象的专用设备，广泛应用于矿山、港口、冶金、化工、物流等依赖皮带输送系统的行业。它能有效避免因皮带跑偏导致的物料洒落、设备磨损、停机故障等问题，保障输送系统稳定高效运行。以下从核心要素展开详细介绍：

　　一、核心作用

　　皮带输送机在长期运行中，受物料分布不均、滚筒安装偏差、皮带张力失衡、环境粉尘等因素影响，易出现皮带向一侧偏移（即 “跑偏”）。皮带纠偏装置通过机械调节、自动感应或动力驱动等方式，实时纠正皮带位置，确保其始终在预设轨道内运行，从而：

　　减少物料损耗（避免跑偏导致的撒料）；

　　降低设备磨损（防止皮带边缘与机架摩擦、滚筒受力不均）；

　　延长皮带使用寿命（减少跑偏引发的撕裂、老化）；

　　保障生产安全（避免因跑偏引发的设备卡滞、停机等事故）。

　　二、工作原理

　　根据驱动方式和调节逻辑，常见原理可分为三类：

　　无源式（机械触发）：

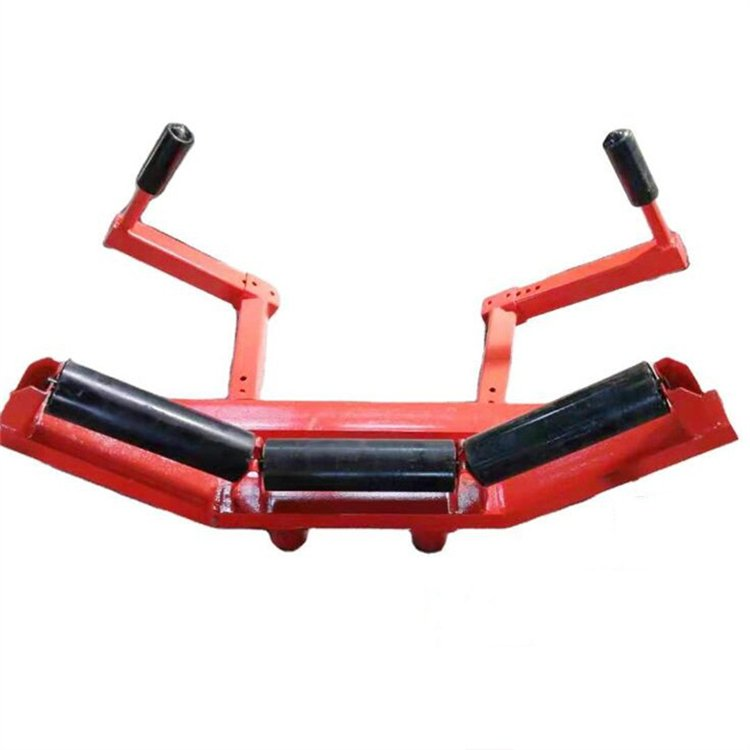

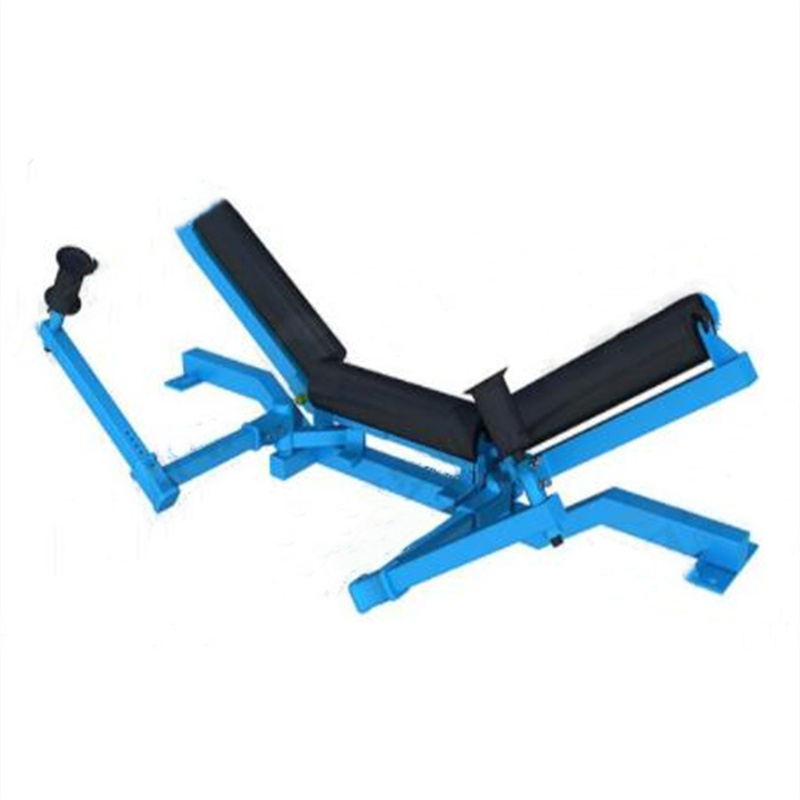

　　无需外接动力，依靠皮带跑偏时的摩擦力驱动调节机构。例如，当皮带向一侧偏移时，接触到装置的立辊或挡板，立辊受摩擦力带动连杆转动，进而推动托辊架或滚筒倾斜，利用皮带与托辊的摩擦力产生反向纠偏力，将皮带 “推回” 正轨。

　　有源式（动力驱动）：

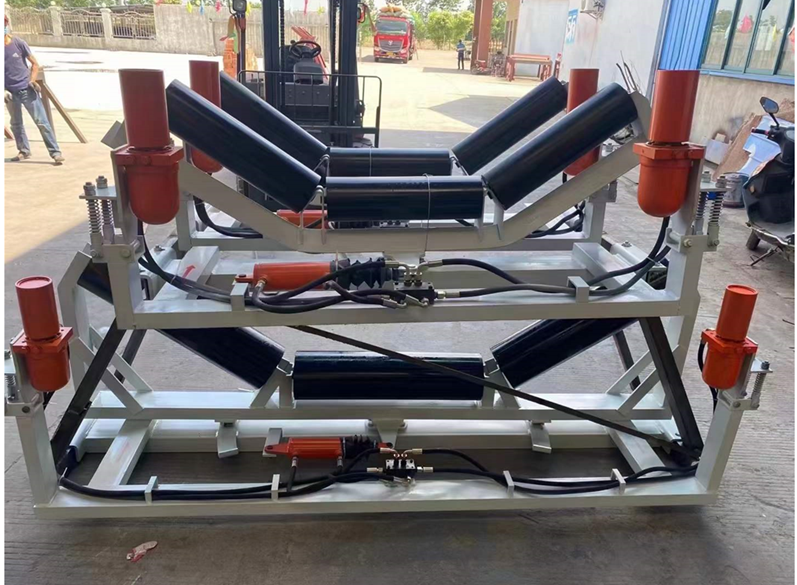

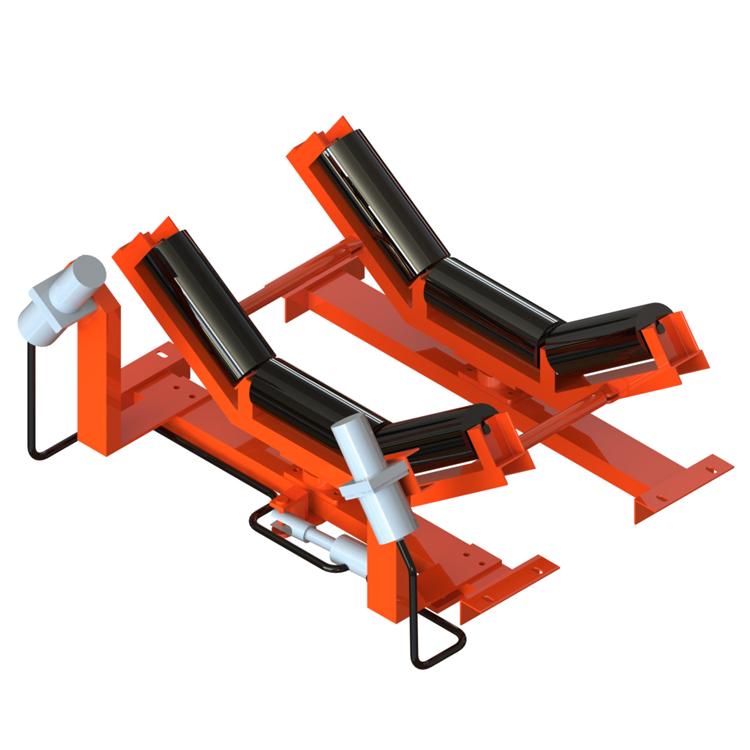

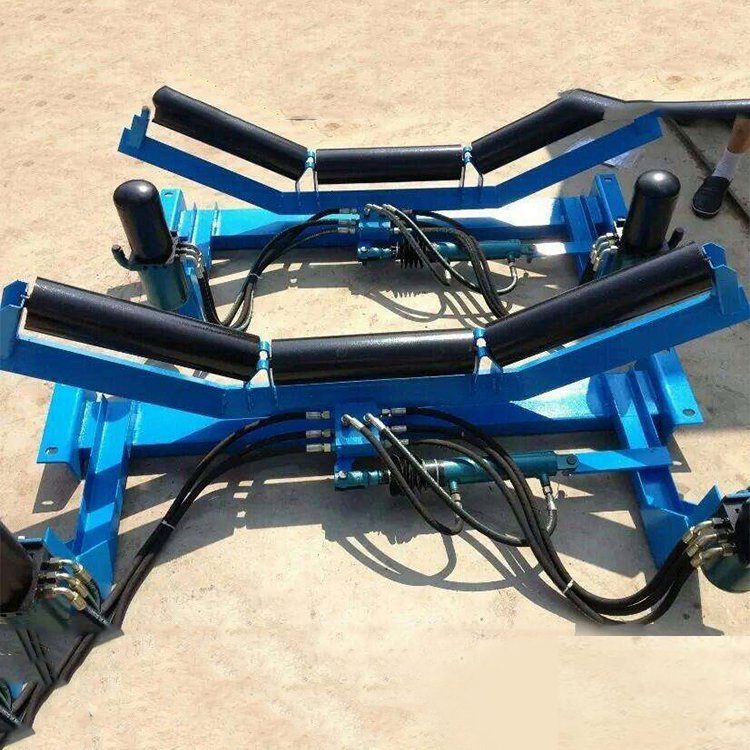

　　借助电机、液压或气动装置提供动力，配合传感器（如光电传感器、位移传感器）实时监测皮带位置。当传感器检测到跑偏时，控制系统驱动执行机构（如推杆、旋转电机）调整托辊角度或滚筒位置，主动纠正偏差。

　　智能调节式：

　　集成 PLC 控制系统、压力传感器或图像识别技术，可自动识别跑偏程度，通过算法控制调节幅度（如动态调整托辊倾斜角度），适用于高速、重载或复杂工况的输送系统。

　　三、主要结构组成

　　不同类型的纠偏装置结构略有差异，但核心组件包括：

　　检测机构：如立辊、传感器（用于感知皮带偏移方向和程度）；

　　调节机构：如可转动托辊架、滚筒、推杆（直接作用于皮带，调整其位置）；

　　驱动机构：无源式依赖摩擦力，有源式则包含电机、气缸等；

　　控制系统：有源式和智能型配备，如 PLC、继电器（接收检测信号并驱动调节机构）；

　　机架：固定各组件，确保结构稳定。

　　四、常见类型及特点

　　五、应用价值

　　皮带纠偏装置是皮带输送系统的 “安全卫士”，其应用能显著提升输送效率（减少因跑偏导致的停机）、降低运维成本（减少设备维修和物料浪费），同时保障生产安全（避免跑偏引发的火灾、设备损坏等风险）。在矿山、港口等对输送连续性要求极高的领域，更是不可或缺的关键设备
