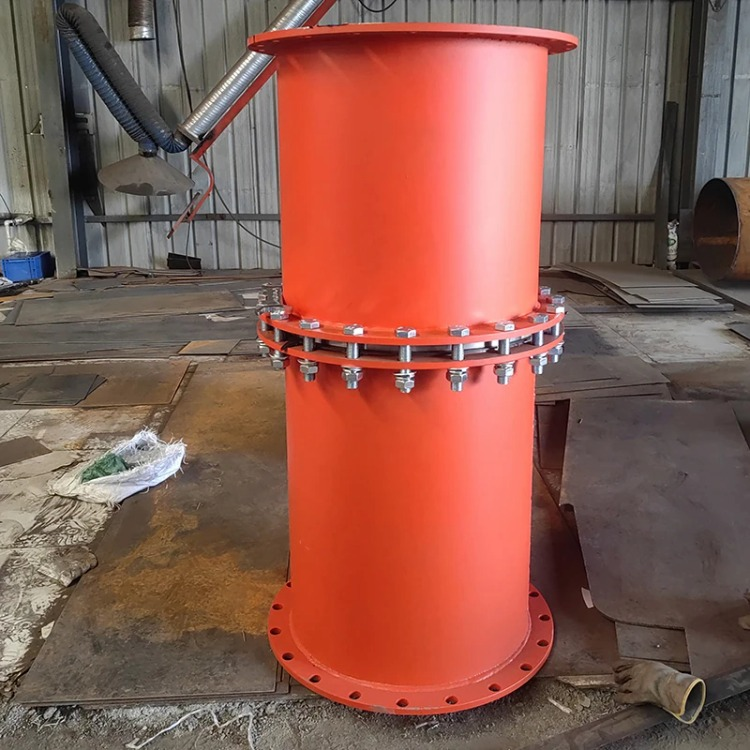

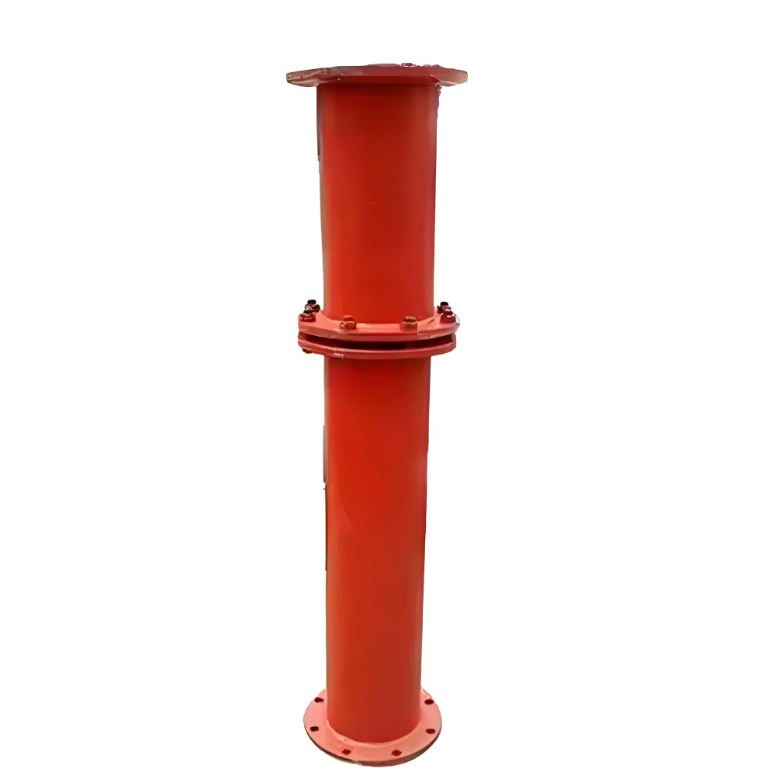

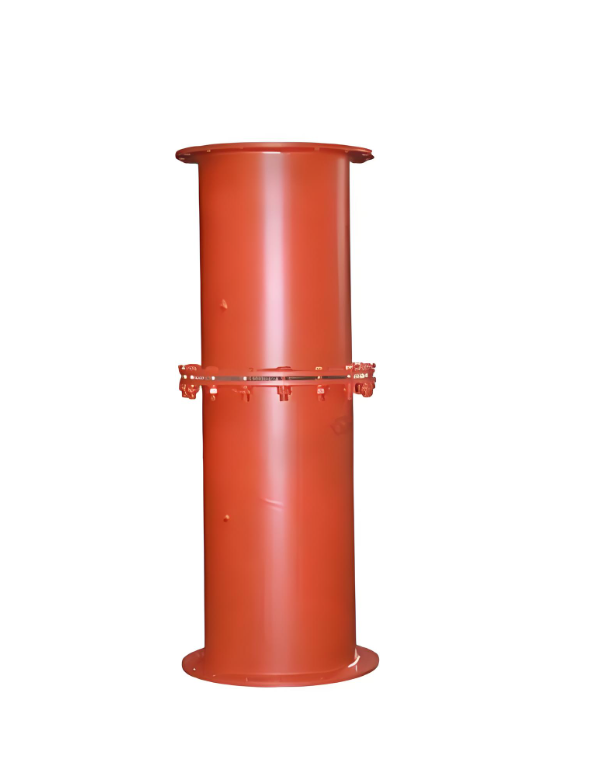

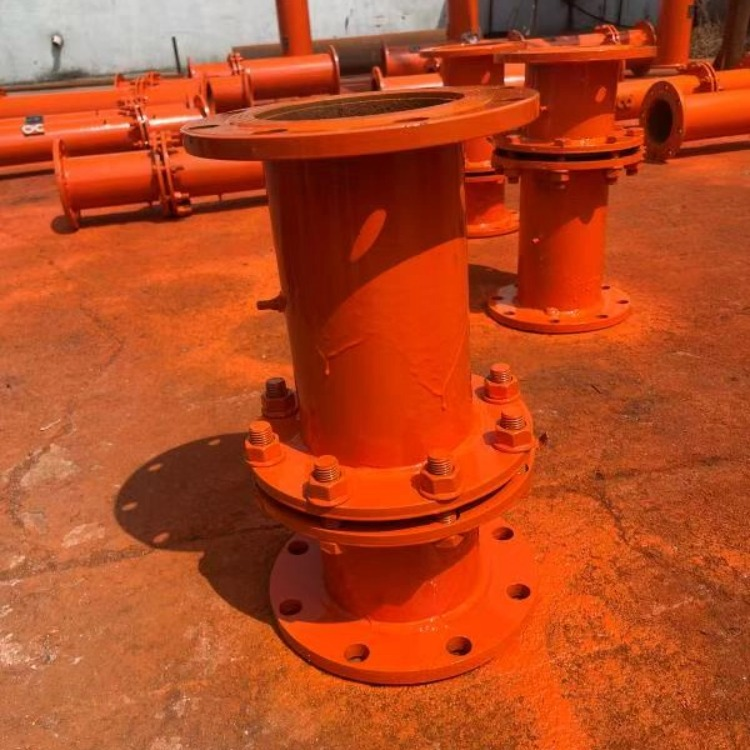

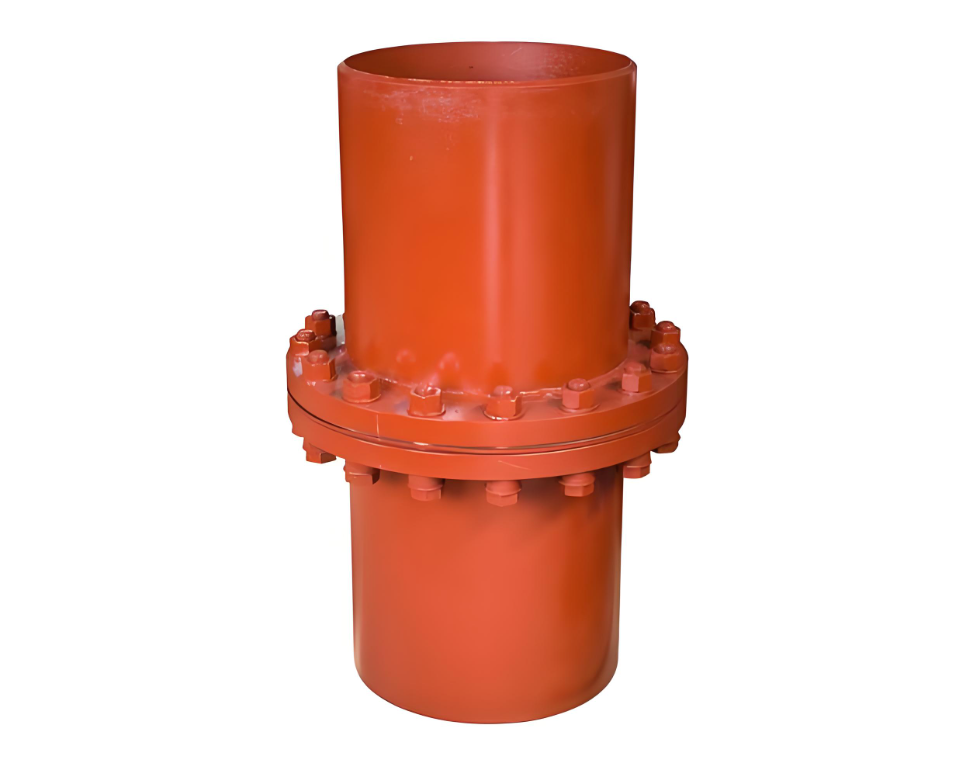

旋转式节流流量计

　　旋转式节流流量计是一种基于节流差压原理，结合可旋转调节结构设计的流量测量设备，广泛应用于工业管道中气体、液体等流体的流量计量。其核心特点是通过旋转节流元件（如旋转孔板）动态改变节流面积，在实现流量测量的同时，具备一定的流量调节能力，兼顾了计量精度与工况适应性。以下从工作原理、结构组成、技术优势、适用场景及选型要点展开介绍：

　　一、工作原理：节流差压与动态调节结合旋转式节流流量计的测量原理源于经典的节流差压法：当流体流经管道内的节流元件时，流束会在元件处收缩，流速增加、静压降低，从而在元件前后产生压力差（差压），该差压与流体流量存在确定的函数关系（符合伯努利方程推导），通过测量差压即可计算出流量。

　　与传统固定孔板流量计不同的是，其节流元件（多为孔板或类似节流结构）可通过旋转调节节流面积（如改变孔板开孔度、流通截面形状），从而适应不同流量范围的测量需求。例如，当管道流量较小时，旋转孔板减小节流面积，使差压信号更显著，提升低流量段的测量精度；流量增大时，则增大节流面积，避免因节流过度导致的压力损失过大。

　　二、结构组成：核心部件与系统构成旋转式节流流量计的结构围绕 “测量” 与 “调节” 两大功能设计，主要包括：

　　旋转节流元件：核心部件，通常为可绕中心轴旋转的孔板、扇形板或偏心节流盘，通过旋转改变与管道内壁的配合间隙，实现节流面积的连续调节。其材质根据介质特性选择（如不锈钢适用于腐蚀性介质，耐磨合金适用于含颗粒流体）。

　　差压检测装置：包括高压取压口（节流元件上游）、低压取压口（下游）及差压变送器，用于实时采集元件前后的压力差值，并转换为电信号（如 4-20mA）传输至二次仪表。

　　旋转驱动机构：由电机、齿轮或手动调节装置组成，用于控制节流元件的旋转角度，可手动操作或与控制系统联动实现自动调节。

　　二次仪表 / 控制系统：接收差压信号，结合介质密度、温度、压力等参数（部分型号含补偿功能），通过内置算法计算实际流量，并显示、记录或上传数据，支持与 DCS、PLC 系统集成。

　　三、技术优势：兼顾精度与工况适应性相比传统固定节流流量计（如标准孔板、喷嘴），旋转式节流流量计的优势体现在：

　　宽量程比：通过旋转调节节流面积，量程比可达 10:1 甚至更高（传统固定孔板通常为 3:1-4:1），能适应流量波动较大的工况（如化工反应釜进料、间歇性生产流程）。

　　低压力损失：可根据流量大小动态调整节流面积，在大流量时增大流通截面，减少流体通过时的压力损耗，降低系统能耗（尤其适用于高压管道或泵功率受限的场景）。

　　抗干扰能力强：旋转结构设计减少了传统固定孔板因流体不均匀分布（如管道弯头、阀门下游）导致的测量偏差，对前直管段长度的要求较低（部分型号可缩短至 3-5 倍管道直径，传统孔板需 10-20 倍）。

　　兼具调节功能：无需额外安装流量调节阀，可通过旋转节流元件直接调节流量，简化管道系统布局，降低设备成本（尤其适用于中小管径管道）。

　　四、适用场景：工业流体计量的多领域应用旋转式节流流量计凭借其量程宽、适应性强的特点，主要应用于以下场景：

　　工业管道计量：如化工、石油、电力行业中，用于蒸汽、天然气、水、油品等介质的流量测量，尤其适合流量波动频繁的流程（如间歇性反应装置进料）。

　　中小管径场景：因结构紧凑，在公称直径 DN25-DN300 的管道中表现优异，常用于车间支线管道、工艺循环系统的流量监控。

　　复杂介质测量：对粘度适中（如轻油、水）、不含大量纤维或高硬度颗粒的流体适应性较好，部分耐磨型号可用于含少量杂质的流体（如工业废水、低浓度浆料）。

　　需要流量调节的场合：在既要计量又需控制流量的系统中（如锅炉给水、药剂投加），可替代 “流量计 + 调节阀” 的组合，简化系统设计。

　　五、性能参数与选型注意事项

　　核心参数：

　　公称直径：DN15-DN600（常见于 DN25-DN300）；

　　量程比：通常 10:1-20:1；

　　精度等级：一般为 1.0 级 - 2.5 级（视型号和工况而定）；

　　工作压力：≤42MPa（根据管道压力等级选择）；

　　介质温度：-20℃-450℃（高温型号需特殊设计）。

　　选型要点：

　　介质特性：明确流体类型（气 / 液）、粘度、腐蚀性、含杂质情况，选择匹配的节流元件材质；

　　流量范围：根据管道正常流量、最小 / 流量，确保设备量程比覆盖实际波动范围；

　　压力损失：大流量工况下需核算压力损失，避免影响系统运行效率；

　　安装条件：注意前直管段长度（虽短于固定孔板，但仍需满足基本要求），避免靠近弯头、阀门等干扰流场的部件。

　　旋转式节流流量计通过 “测量 + 调节” 一体化设计，弥补了传统固定节流元件在宽量程、动态工况下的不足，在工业流程控制中既能计量，又能简化系统布局，是兼顾经济性与实用性的流量测量解决方案
