矿井瓦斯管道 CO灭火抑爆系统

　　矿井瓦斯管道CO?灭火抑爆系统（注：用户问题中 “CO” 应为 “CO?” 的笔误，以下统称二氧化碳系统）是煤矿瓦斯安全领域的核心装备，通过注入惰性二氧化碳气体实现瓦斯燃爆的主动防控。其核心原理是利用二氧化碳的窒息性和降温特性，快速惰化管道内气体环境，阻断爆炸链式反应，同时扑灭初期火焰。以下从技术架构、功能特性、应用场景等方面展开说明：

　　一、系统核心原理与功能

　　惰化抑爆机制

　　系统通过高压储气瓶组释放二氧化碳气体，迅速稀释管道内氧气浓度至 5% 以下，使瓦斯（CH?）与空气的混合气体失去爆炸性。例如，余吾煤业 N1203 工作面火灾中，注入二氧化碳后火区氧气浓度降至 3% 以下，瓦斯浓度同步降低，有效防止了爆炸。

　　双重灭火效应

　　物理窒息：二氧化碳密度为空气的 1.53 倍，可沉降至管道底部排挤氧气，形成惰性屏障。

　　汽化降温：液态二氧化碳喷放时吸收大量热量（约 577kJ/kg），使火区温度骤降，抑制煤岩氧化反应。大屯煤电姚桥矿应用案例显示，注入液态二氧化碳后火区温度在 4 小时内下降 2-3℃。

　　爆炸链式反应阻断

　　系统通过红外火焰传感器（响应时间≤5ms）和压力传感器实时监测燃烧信号，触发电磁启动阀后，二氧化碳在 15ms 内完成喷放，在爆炸初期（火焰传播前）切断燃烧链。

　　二、系统架构与关键组件

　　硬件系统构成

　　二氧化碳储供模块：包括高压储气瓶组（工作压力 15MPa）、水浴式汽化器（如 EDM1000 装置）及压力监测模块，确保稳定供气。

　　智能探测与控制：集成双冗余火焰传感器（可探测 5 米外 1cd 火焰）、本安型控制器（ExiaI Ma 认证）及声光报警器，支持 485 通讯与矿方平台联动。

　　管网与喷放装置：采用耐高压不锈钢管道（设计压力 1.2MPa），末端安装雾化喷头，实现二氧化碳均匀分布。

　　软件与联动机制

　　多级预警逻辑：当传感器检测到火焰或管道压力突变时，先触发区域报警，若 300ms 内未人工干预则自动启动喷放程序。

　　故障自诊断：实时监测储气瓶压力、传感器状态，异常时通过就地显示和远程通讯双重报警，并记录故障代码。

　　三、技术特性与安全认证

　　核心性能指标

　　响应速度：从探测到喷放完成≤150ms，较传统水喷雾系统快 5 倍以上。

　　惰化效率：单套 ZYBRG14/2 装置可在 10 秒内惰化 300m3 管道空间，氧气浓度降至 3% 以下。

　　环境适应性：-20℃至 60℃工况下稳定运行，IP65 防护等级适应高湿、粉尘环境。

　　安全合规性

　　防爆认证：所有电气组件通过 GB3836.1-2010 防爆认证，符合煤矿井下 I 类爆炸环境要求。

　　标准适配：符合《煤矿安全规程》第 244 条关于瓦斯抽采系统防灭火的规定，被纳入《煤炭工业矿井设计规范》推荐技术。

　　四、典型应用场景与成效

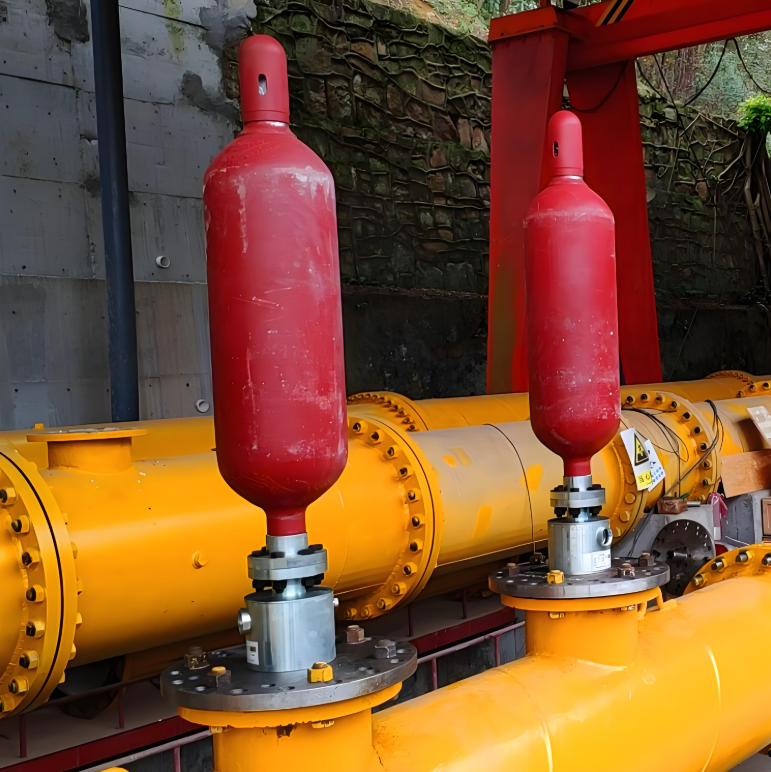

　　瓦斯抽采管道防护

　　在瓦斯抽采泵站至地面的主干管道段安装抑爆装置，如某矿通过 CO?系统在 2024 年避免了 3 起因机械火花引发的管道爆燃事故。

　　火灾应急处置

　　余吾煤业 N1203 工作面火灾中，通过地面钻孔注入 158 万 m3 二氧化碳，配合氮气惰化，72 小时内将火区温度从 800℃降至 50℃以下，实现 “以惰抑爆、以冷灭火”。

　　预防性惰化

　　对长期停用的瓦斯管道实施周期性二氧化碳充注，可防止残留瓦斯与空气混合形成爆炸性气体。例如，某矿通过定期充注使管道内氧气浓度稳定维持在 2% 以下。

　　五、行业价值与发展趋势

　　经济与社会效益

　　相比传统细水雾系统，二氧化碳系统运行成本降低 60%（仅传感器与控制器耗电），且灭火剂无腐蚀、可循环利用。据统计，全国煤矿应用该技术后，瓦斯爆炸事故率下降 42%。

　　技术升级方向

　　多模态监测：融合激光光谱分析，实时监测管道内 CH?、CO、O?浓度，实现惰化控制。

　　低碳化设计：采用液态 CO?相变储能技术，减少地面汽化能耗，同时探索矿井乏风 CO?回收再利用。

　　该系统通过 “监测 - 预警 - 惰化 - 灭火” 全流程闭环，为煤矿瓦斯管道构建了智能化安全屏障，是高瓦斯矿井实现本质安全的关键技术装备
