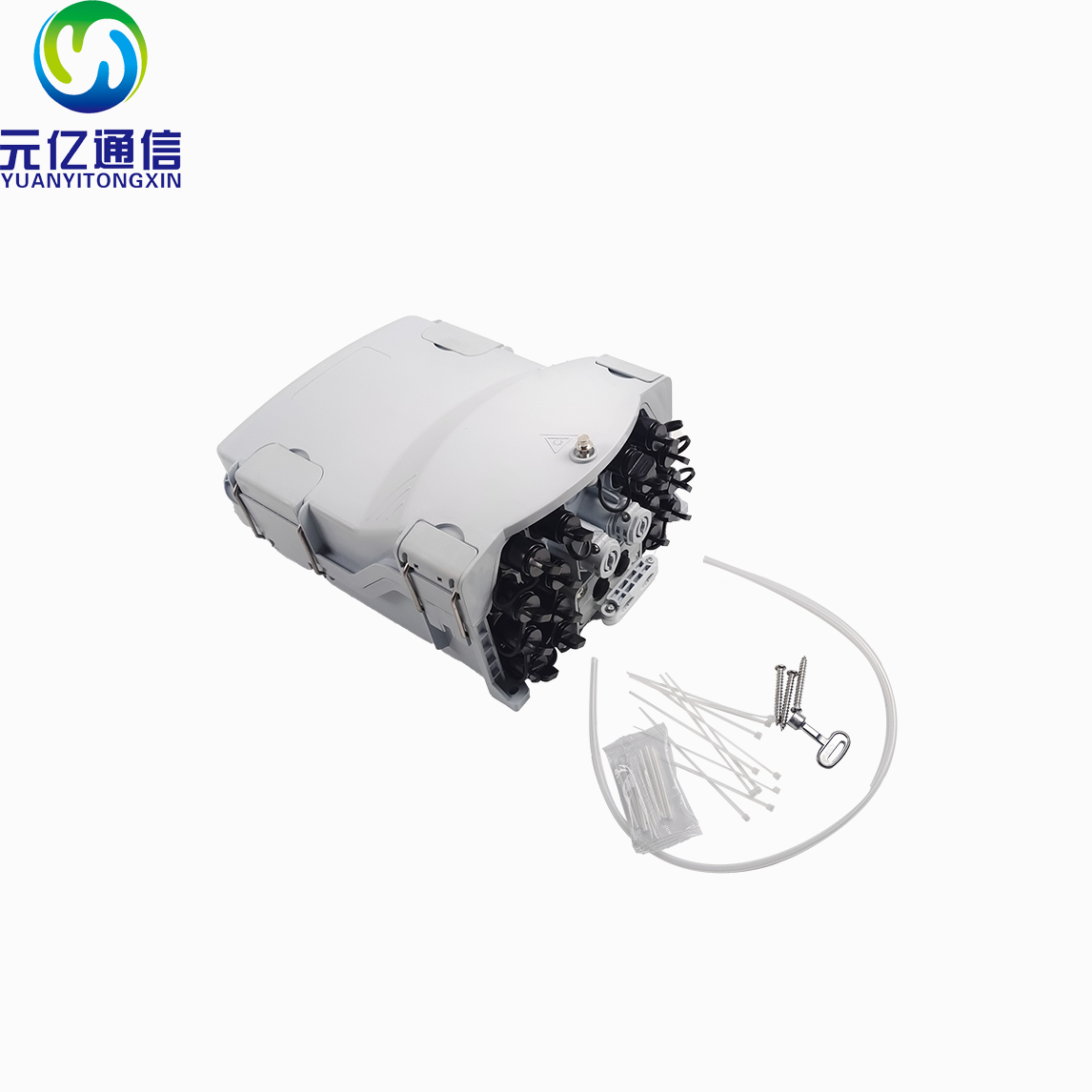

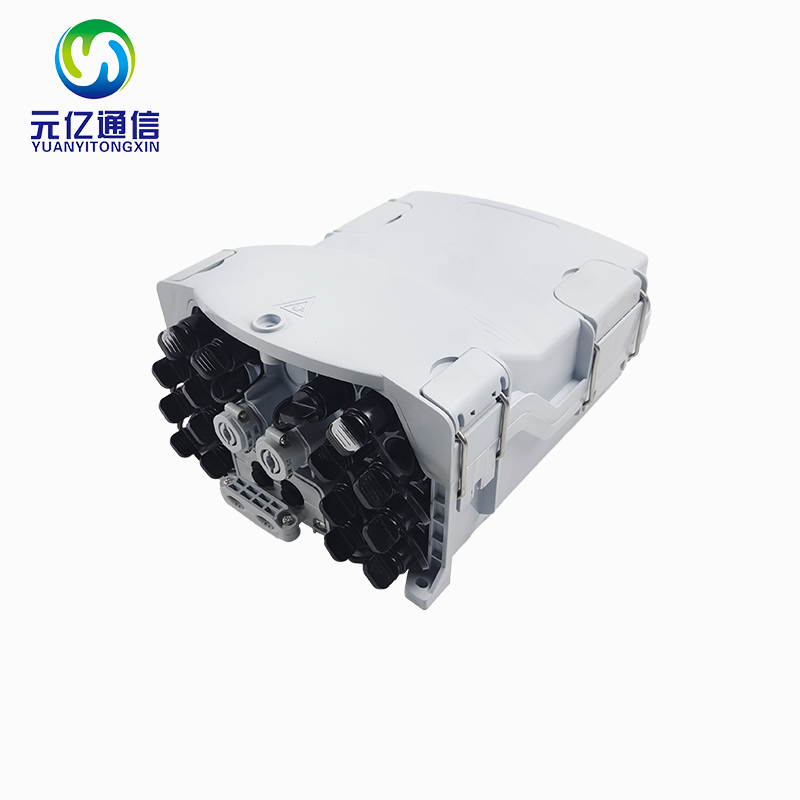

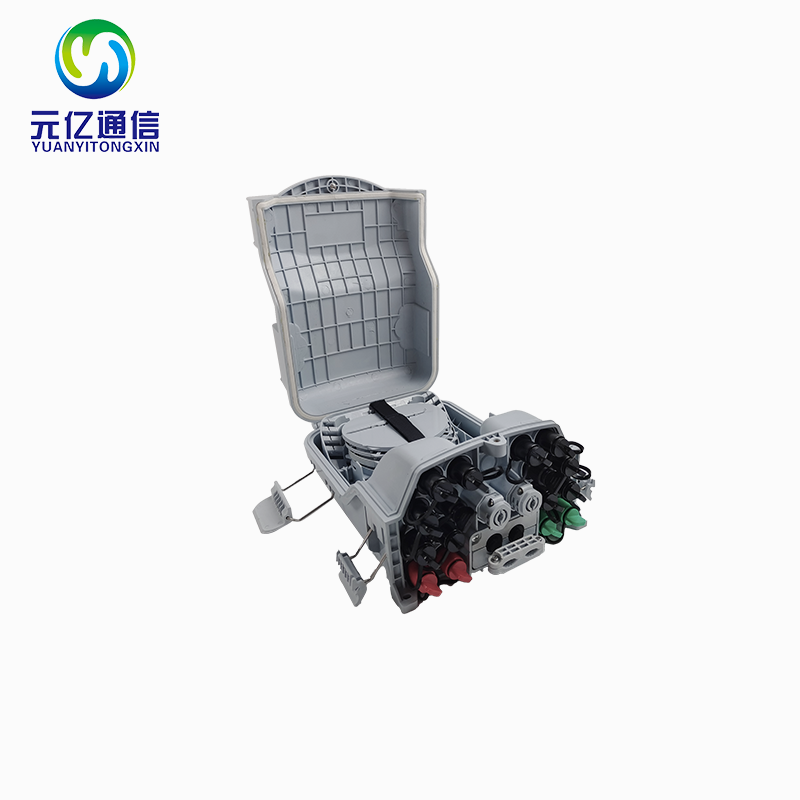

FTTX通信网络IP6516芯室外光纤分线箱

　　1.说明：

　　该设备用作以下设备的端点馈线电缆与FTTx中的分接电缆连接通信网络系统。光纤拼接，

　　可以在此框中完成拆分和分发，以及同时，它提供了坚实的保护和管理用于FTTx网络建设。

　　2.特点：

　　（1） 全封闭结构。

　　（2） 材料：PC+ABS，防潮、防水、防尘、抗老化，防护等级可达IP68。

　　（3） 馈线电缆和分接电缆的夹紧、光纤拼接、固定、存储、分配。。。等等，都在一个。

　　（4） 电缆、尾纤和跳线在各自的路径上运行，不会相互干扰，微型PLC分流器安装，易于维护。

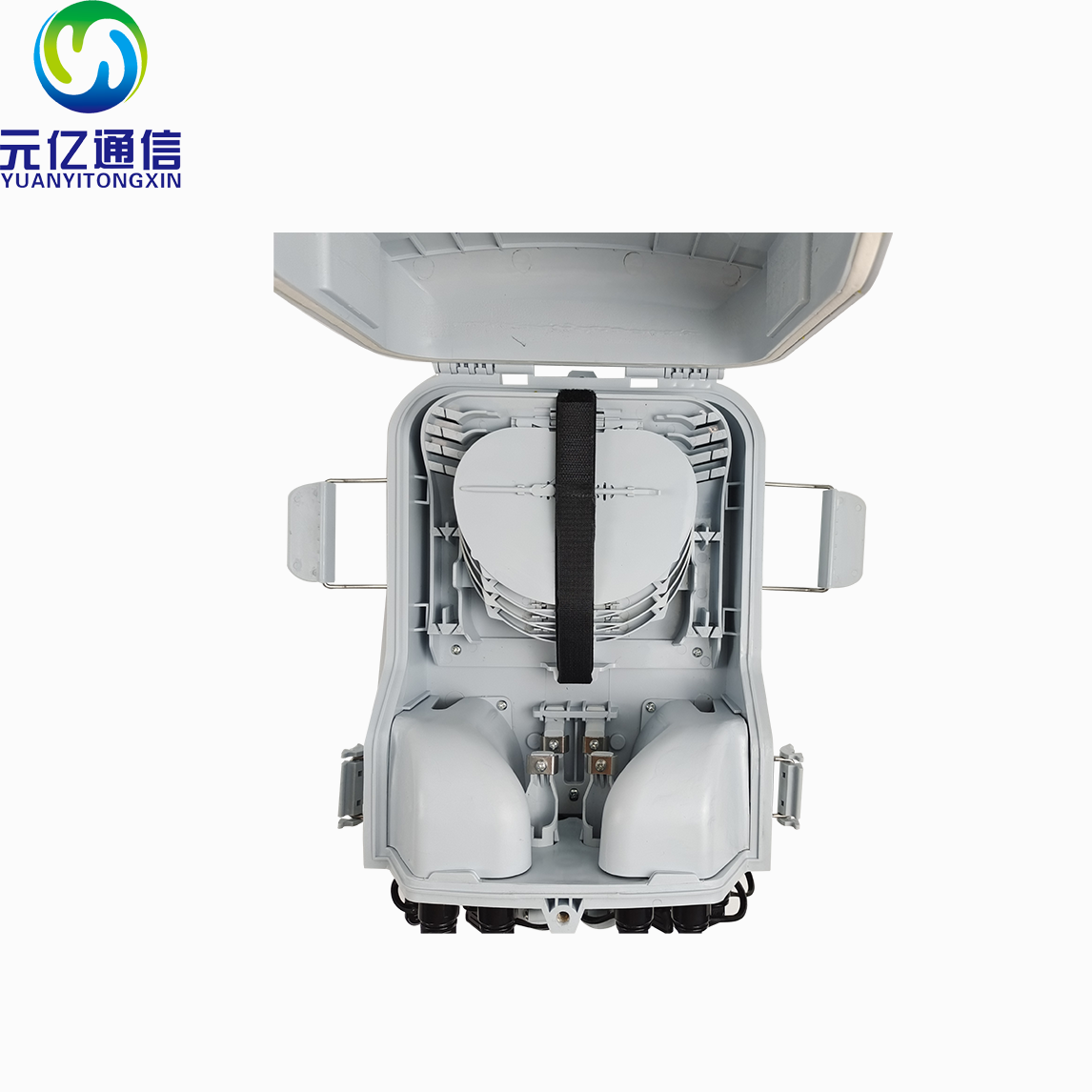

　　（5） 配电盘可翻转，馈线电缆可通过表达端口放置，便于维护和安装。

　　（6） 箱体可采用壁挂式或杆式安装，适用于室内外使用。

　　3.规格：

　　项目规格

　　项目编号YY-H002

　　出口16C

　　尺寸320*214*133mm

　　材料ABS

　　防水等级IP68

　　端口配置1支持12个FastConnect连接器（可升级至16个）

　　传统分接电缆至少2个传统端口

　　连接器详图4 x预端接双工LC/APC连接器

　　8 x预端接单芯SC/APC连接器

　　PLC分流器4迷你钢型PLC分流器

　　4.论点：

　　环境要求

　　工作温度-40℃～+85℃

　　相对湿度≤85%（+30℃）

　　大气压70KPa~106Kpa

　　主要技术数据表

　　插入损耗≤0.15dB

　　UPC回波损耗≥50dB

　　APC回波损耗≥60dB

　　防雷技术数据表

　　接地装置与箱体金属部件之间的绝缘电阻不小于2MΩ/500V（DC）；IR≥2MΩ/500V

　　接地装置与箱体及其金属部件之间的耐压不低于3000V（DC）/min，无击穿、无闪络；U≥3000V

　　5.配置表：

　　模型尺寸（图1）

　　A*B*C（mm）容量安装尺寸

　　（图2）D*E*F（mm）进入电缆直径（mm）分支孔尺寸

　　（mm）防水

　　SC/APC适配器

　　YY-H002 320*214*133 48 52*166*166 8 ~ 14 16
