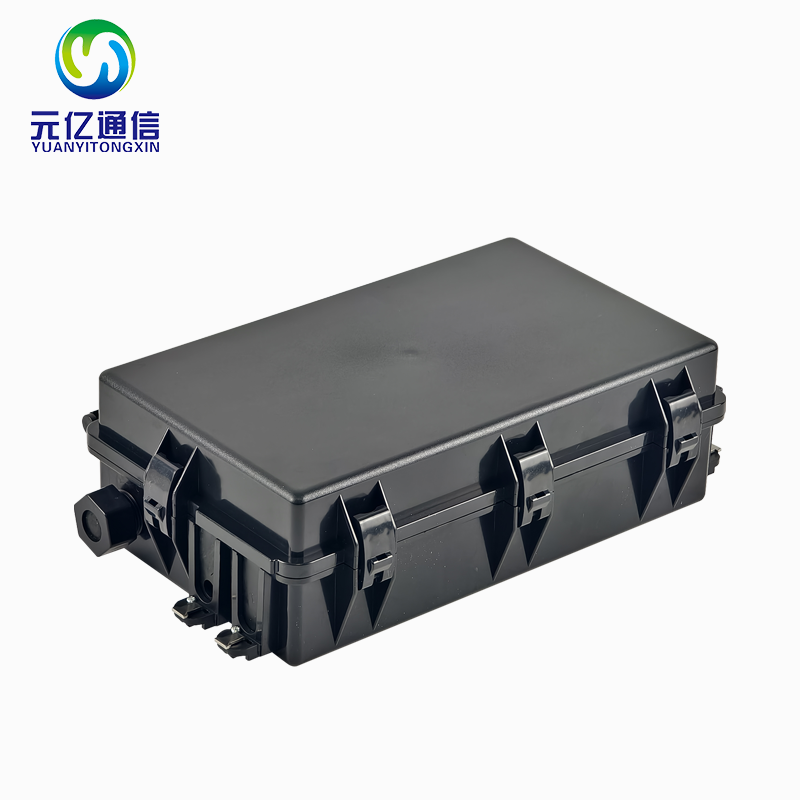

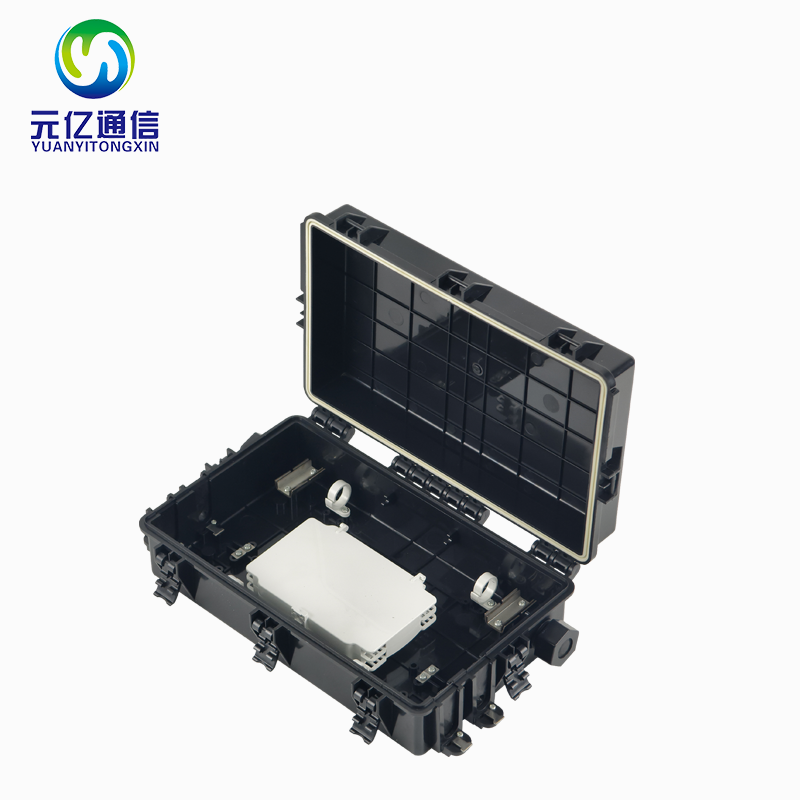

光纤防水网络PP IP5516芯光纤分纤箱光纤分纤箱

　　该设备用作以下设备的端点

　　馈线电缆与FTTX中的分接电缆连接

　　通信网络系统。光纤拼接。

　　拆分、分发可以在这个盒子里完成

　　同时，它提供了坚实的保护和

　　FTTX网络建设管理.

　　特征：

　　（1）GFT光纤配线箱（ODB）是一种高密度的2进2出光纤箱解决方案。

　　（2） 设计紧凑，尺寸为340x220x100mm。

　　（3） 机柜可容纳1x2、1x4、1x8和1x16等分路器。

　　（4）4个端口的尺寸适用于直径为9至16mm的主电缆，以及16根3mm的电缆。

　　3.规格：

　　编号：YY-H011

　　16个16PCS SC单工适配器

　　尺寸340*220*100mm

　　材料ABS/ABS+PC

　　防水等级IP55

　　箱体尺寸（AxBxC）340*220*100mm

　　4.安装：

　　（1） 主电缆准备：

　　根据主光缆的直径，选择相应的电缆密封件，并将电缆穿过两个软管营地。

　　（2） 电缆连接端处理

　　① 拆除光纤电缆的护套，拆除的光纤电缆长度基于当地的安装传统。

　　② 移除电缆的所有层，除了松散的缓冲管，并为加强件留出适当的长度。

　　③ 清除油渍和填充材料。

　　（3） 主纤维的固定：

　　将主电缆密封件放入箱体末端的凹槽中，用软管营地固定光纤电缆的外护套，并用内部放置的金属板钉住加强件，然后将松动的缓冲管插入光纤熔化保护管中。

　　（4） 主电缆和尾纤之间的熔融连接：

　　① 在光纤托盘的入口处环切并移除松散的缓冲光纤管，露出裸露的光纤，并用尼龙扎带固定光纤。

　　② 用系带将辫子固定在入口的另一侧，然后剥去。

　　③ 彻底清除纤维托盘上的灰尘和油渍，然后按照规定的操作程序和要求进行熔化、测试、熔化保护、固定熔融接头和标记。并定期将多余的光纤放入光纤托盘中。

　　④ 在光纤托盘上完成熔接后，将尾纤通过侧孔插入翻转板的前侧。

　　（5） 尾管和分流器之间的连接：

　　在翻转板的右侧，将尾纤线圈然后插入分流器。（底部的连接器端口）。
