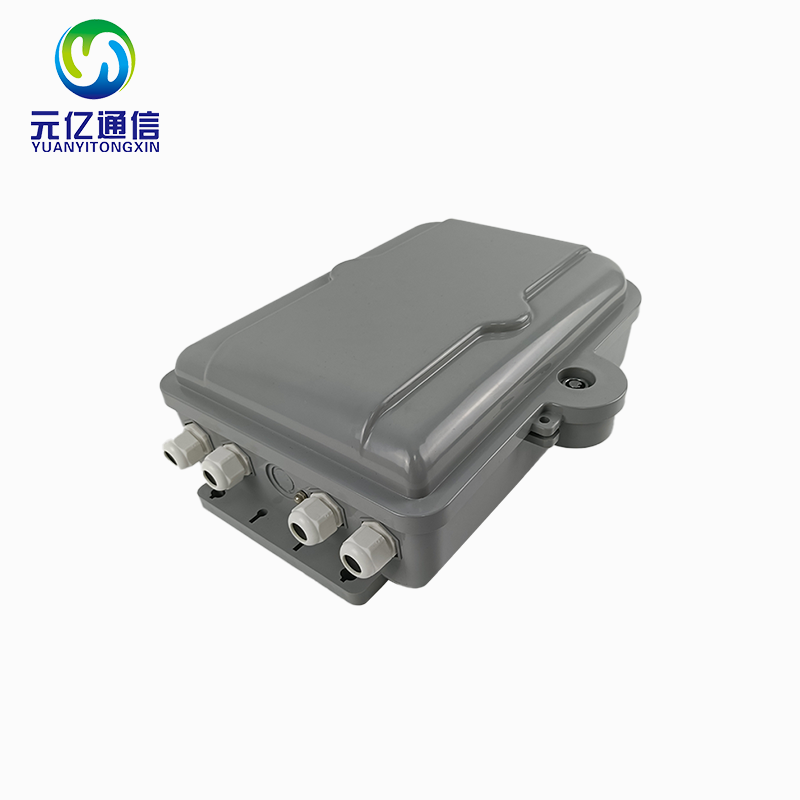

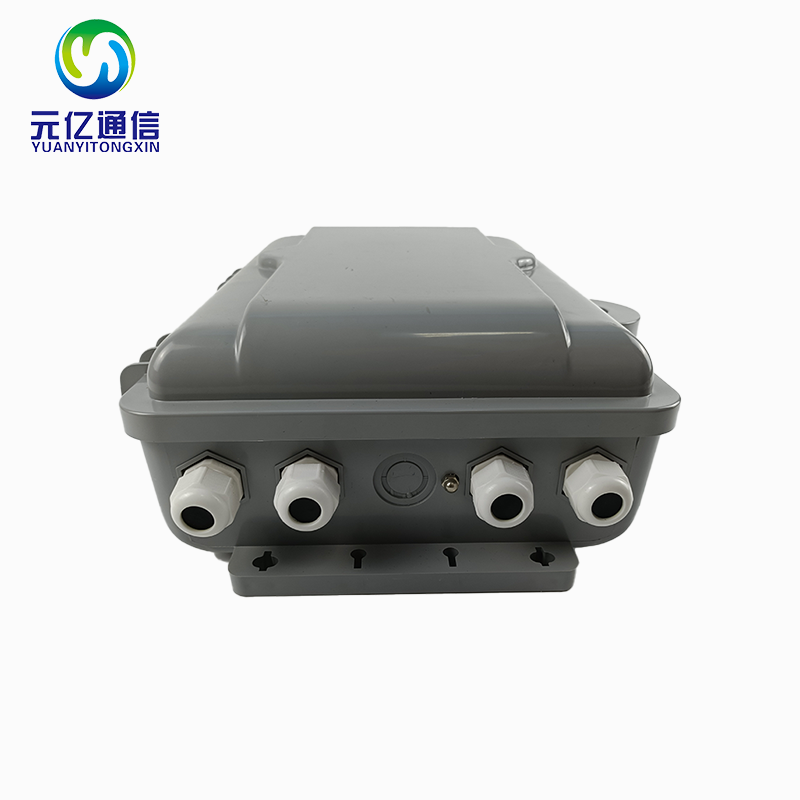

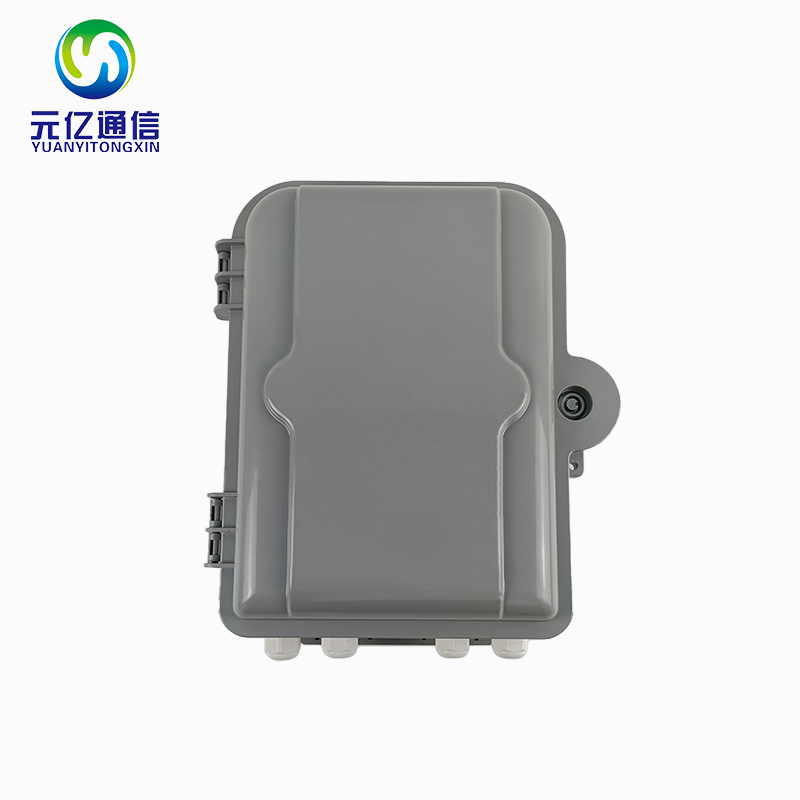

室内外支架式防水IP55光纤24芯接线盒光纤分纤箱

　　1. 说明：

　　本产品是用于FTTH建设中ODN网络所需的光缆分纤

　　箱，是ODN网络中重要的光缆入点设备。在FTTH建

　　设中安装在楼道、弱电竖井等位置，可以满足光缆的

　　接续、存储、分配的箱体。

　　2. 特点：

　　(1) 材料选用SMC非金属材料，造型美观，具有抗紫外线、抗老化的特点。

　　(2) 双层结构的设计，皮线光缆固定可靠，布放简便，效率高。

　　(3) 采用卡槽设计，内部可装标准插片式光分路器：1分24。

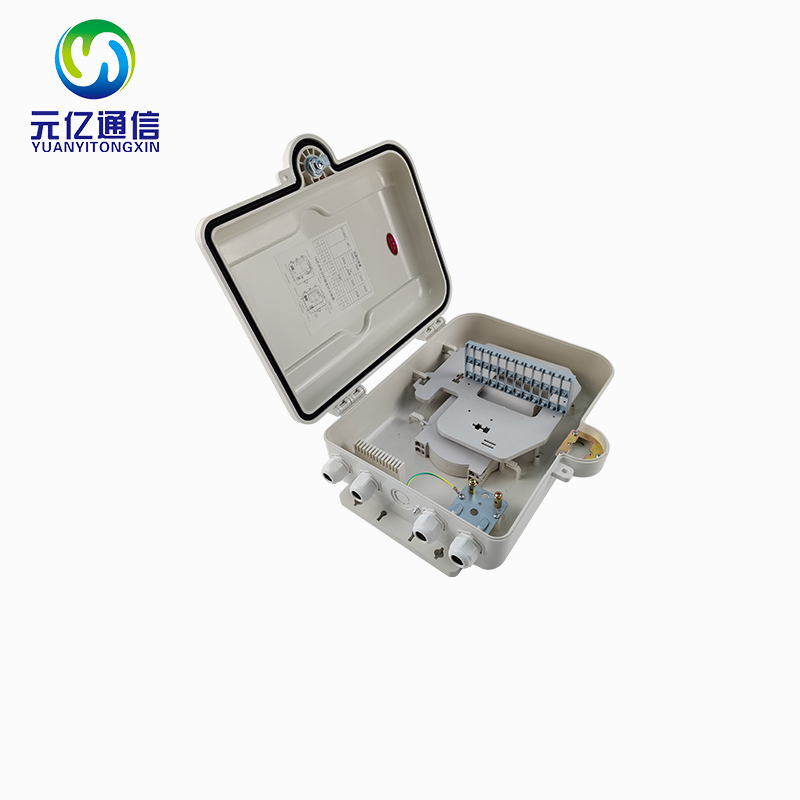

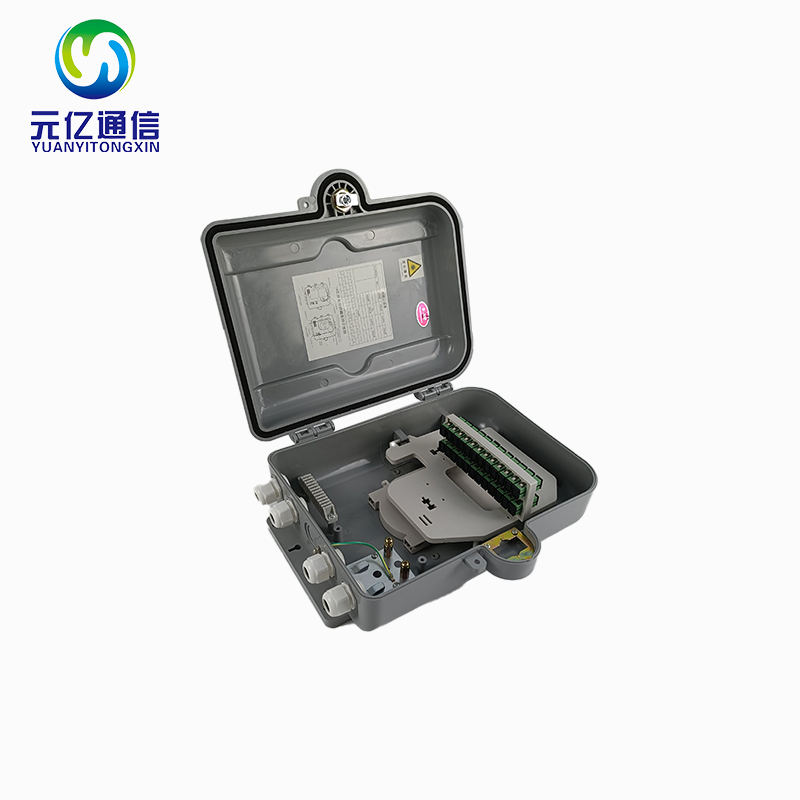

　　(4) 箱体结构、示意图：

　　(5) 插入损耗≤0.2dB

　　（6）UPC回波损耗≥50dB

　　（7）APC回波损耗≥50dB

　　（8）插拔次数：>500次

　　3. 规格：

　　4. 属性：

　　5. 安装操作步骤：

　　(1) 用配套专用钥匙松开箱锁打开箱门，抱杆式安装时将背板与箱体用M6螺栓固定，再用2根不锈钢带抱箍穿入背板安装孔后，再将箱体拿到立杆合适位置用不锈钢带旋紧固定。壁挂式安装时根据箱体安装孔在墙体上打Φ8孔4个，再用M8塑料膨胀将箱体固定在墙体上。

　　(2) 熟悉走纤方式，将翻板向上翻转处翻转状态，开剥光缆长度约1m左右，将光纤穿入圆形保护管并插入光缆中用喉箍将光缆紧固，将光缆加强芯固定，并引入接地，将光缆与SC尾纤进行熔接，熔接后的SC尾纤插入插片式光分路器输入适配器或停泊位。

　　(3) 将皮线光缆穿入箱体与插片式光分路器输出连接器成端后，穿过皮缆穿线卡槽，用扎带和走线环进行分类，使走线顺畅清晰，引入箱体与适配器模块输出连接。

　　(4) 将走纤路由记录于箱门上的熔纤记录表上，操作完成后须用钥匙旋紧箱门。

　　6. 包装运输和贮藏：

　　(1) 产品包装符合通信设备产品包装通用技术条例要求，箱内附有说明书、装箱清单、合格证。

　　(2) 产品按规定包装后方能运输，运输过程中应避免非正常的挤压和剧烈振动，应防止雨雪的淋袭。

　　装箱清单
