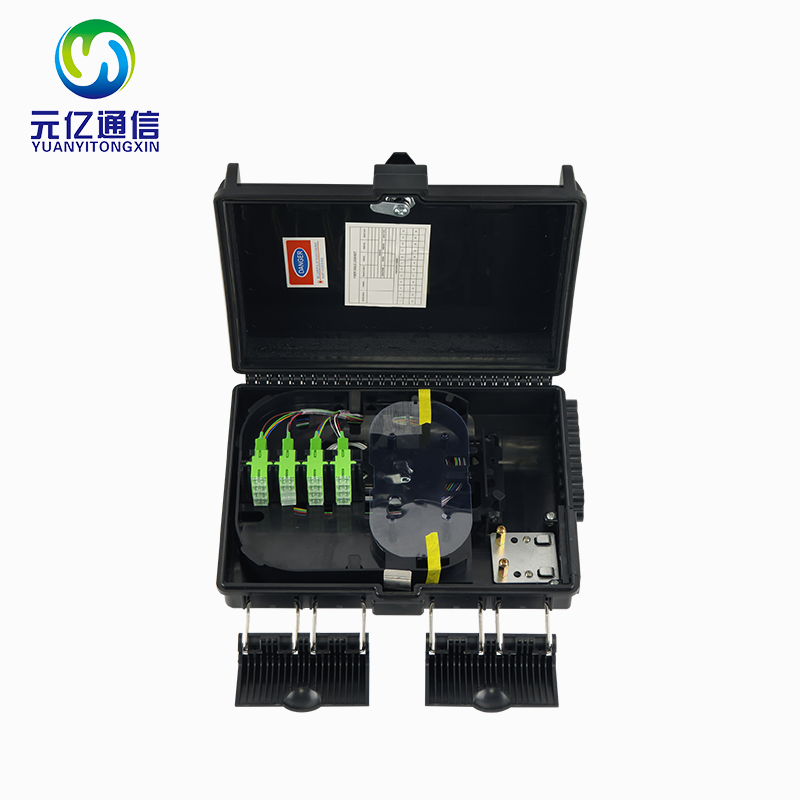

16芯NAP盒光纤接线盒光纤分纤箱

　　1.说明：

　　此配电箱最多可端接2根光纤

　　光缆，为分路器及以上提供空间

　　分配16个SC适配器

　　在户外环境下工作。这是一个完美的

　　FTTx网络中经济高效的解决方案提供商。

　　2.特点：

　　1.拼接和跳线采用分离式结构，便于容量扩展和维护

　　2.塑料，外观美观

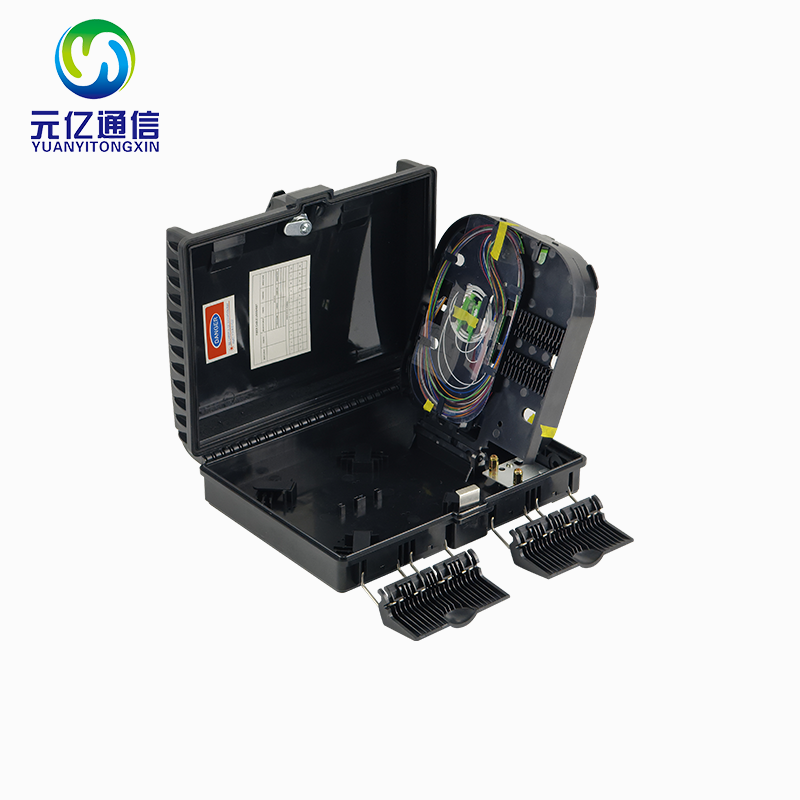

　　3.内部翻转结构，易于维护

　　4.可安装16个SC适配器

　　5.可安装迷你型分流器和盒式PLC分流器

　　6.可引出16根分接电缆

　　7.防护等级：IP55

　　3.规格：

　　尺寸和容量

　　尺寸（高*宽*深）300*245*100mm

　　颜色黑色

　　重量1.35KG

　　适配器类型SC单工/LC双工

　　适配器容量16个

　　分路器类型1*8/1*16盒式PLC分路器，1*8/1x16迷你型分路器

　　电缆入口和出口数量2:16

　　电缆入口口径16mm

　　可选配件适配器、尾纤、热缩管、微型分流器

　　工作温度-40°C～+85°C

　　发货信息

　　包装内容光纤配电箱，1台；锁钥匙，2把；壁挂式配件，1套

　　包装尺寸（宽*高*深）300mm*245mm*100mm

　　材料纸箱

　　重量1.5KG

　　4.安装说明：

　　（1） 安装准备：

　　检查产品：根据装箱单逐一检查。文档工具

　　不

　　.type工具名称

　　1个替换工具扳手、套筒、螺栓驱动器、电钻、小锤等

　　（2） 光纤剥离和固定：

　　① 根据要求，打开箱体底部的孔，然后安装密封圈；

　　② 根据电缆尺寸切割密封圈，电缆穿过它；

　　③ 调整电缆长度，多余电缆保持在0.5m左右；

　　④ 清洁电缆，切割电缆保护器约0.4m，保持铠装部分约30mm，保持光纤约60mm；

　　⑤ 剥去电缆时，使用绝缘胶带或热缩保护器；

　　⑥ 将光纤穿过孔，用夹子固定，然后拧紧螺钉；

　　（3） 带尾纤的干线光缆拼接和布线：

　　① 剥去光纤和尾纤，1.3m-1.5m，然后放置管保护器；

　　② 打开托盘，拼接光纤；

　　③ 将成品纤维放入托盘；

　　④ 固定光纤和尾纤；

　　⑤ 备注光纤和记录
