单圈12位RS485信号编码器 12位4096分辨率编码器

　　采用“磁性检测方式”，具备优异的抗冲击和振动特性。

　　单圈分辨率可达65536（16位）

　　RS485自由协议输出，方便连接各种PLC及上位机设备。

　　宽工作电压，极低的耗电流。带极性保护功能。

　　夹紧同步一体式法兰或盲孔轴套，38mm/58mm外径可选，国际标准外形结构。

　　外部置位线设定预设位置，安装方便，无需找零。

　　特性参数：

　　工作电压：10-30Vdc(5Vdc可定制）

　　消耗电流：<50mA(24Vdc)

　　输出信号：RS485数字信号自由协议，可设定长度、角度应用输出

　　分辨率：65536/FS（）

　　重复精度：重复性±2BIT（实际精度与安装精度、轴同心度有关）

　　传送速率：4800bps,9600bps,19200bps,38400bps,115200bps可设。

　　振动冲击：20g，10～2000Hz；

　　工作温度：-40～80℃

　　防护等级：IP65

　　储存温度:-40～100℃

　　允许转速:2400转/

　　连接电缆:1米屏蔽电缆 （其他规格可定做）

　　RS485通讯协议说明:

　　波特率：4800bps. 9600bps. 19200bps. 38400bps. 115200bps.

　　帧格式：数据位8位，停止位1位，无奇偶校验，无控制流。

　　编码器的参数需软件指令对编码器进行设定。

　　编码器为主动模式时，即编码器主动向上位机发送数据。数据长度为16位16进制ASCII码，格式为：XAB>±DATA↙，即：

　　其中，“X”为前导字母，>位分割符，±为符号位。DATA为数据，ASCII格式，10位，由0～9构成，范围为-9,999,999,999～＋9,999,999,999。后是回车符（0D）。

　　编码器地址为被动模式时，即问答模式。上位机向编码器发送询问指令，指令为4位16进制ASCII码，格式为：D+AB↙。 AB为编码器地址，范围为0到99。

　　接线说明：

　　芯缆颜色 信号输出

　　棕色 10—30Vdc 工作电源

　　白色 0V GND

　　绿色 RS485输出A

　　黄色 RS485输出B

　　蓝色 参数设置线

　　灰色 置位线

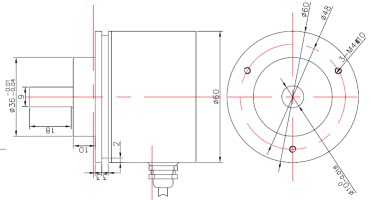

　　尺寸图：

　　58外径出轴式：

　　58外径盲孔式：

　　38外径出轴式：
