值编码器说明书
* 单圈值并行信号输出
* 12位4096线分辨率
* 宽工作电压范围， 10~30Vdc或5Vdc，极性保护
* 宽工作温度范围，-25~70℃；储存温度： -40~100℃
* 并行推挽输出（其他可选）， 值格雷码或二进制，可直接连接各种设备
* 夹紧同步一体式法兰，国际标准型外形，其他外形可选
* 用于恶劣环境条件下的值编码器（潮湿、灰尘、冲击和振动）
在使用编码器前，请完整阅读下面的说明，正确使用！
特性参数
| 工作电压: 10-30Vdc或5Vdc; 极性保护
|
|
消耗电流: 〈150mA（空载）
|
|
输出信号: 并行推挽输出（并行输出电压值可灵活设定），其他形式可选。
|
|
输出代码: 格雷码（纯二进制码或格雷余码可选）
|
|
分 辨 率: 12位4096线
|
|
精 度: 重复性±2bit(实际精度与安装精度、轴同心度有关)
|
|
工作温度: -25～70℃
|
|
储存温度： -40～100℃
|
|
防护等级: IP65
|
|
连接电缆: 1米16芯电缆径向侧出（其余形式可订货）
|
|
外形特征: 金属密封外壳，密封双轴承结构（安装尺寸见尺寸附图）
|
|
转 轴: 夹紧同步一体式法兰：轴径10mm ,长度20mm，D型平面
|
一、接线说明：
| 12位16芯连接电缆
| |||
|
黑色
|
20
|
棕色
|
28
|
|
白色
|
21
|
橙(白)
|
29
|
|
绿色
|
22
|
绿(白)
|
210
|
|
粉色
|
23
|
棕(白)
|
211
|
|
橙色
|
24
|
灰色
|
置位 注3
|
|
紫色
|
25
|
红色
|
10-30Vdc
|
|
黄色
|
26
|
蓝色/灰色)
|
GND 0V注1
|
|
灰(白)
|
27
|
蓝(红)
|
正反向 注2
|
注：
1.正常使用请将两线短接在一起
2.正反向：接24V+时逆时针数据增加，
3.置位 ：接24V+1秒钟当前值置零。
4.并行输出每位蕞大50mA
5高电平有效。
三、外形尺寸：

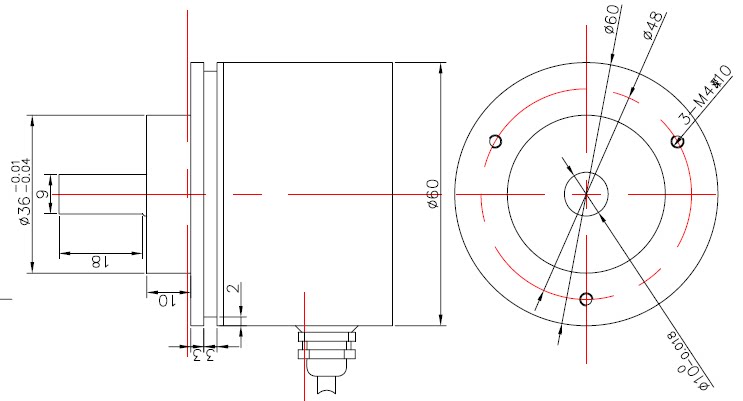

夹紧同步法兰外形尺寸:
三、输出信号

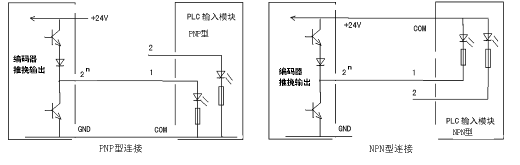

输出为并行推挽式输出信号，与PLC的输入模块（I/O）连接如下图：
扩展功能【蓝（红1）】：顺时针时使用请将该线与电源地（GND 0V）短接。
注意：编码器并行信号线低电平有效，适用于NPN 、PNP等信号类型。其中NPN为低电平信号有效，PNP为高电平有效
四、注意事项：
* 编码器属精密仪器,请勿敲击或撞击编码器,轻拿轻放,小心使用；
* 保证编码器电源在10-30Vdc范围内,并做隔离,防止电网内大型起动电气对编码器产生冲击；
* 在强电磁干扰的环境下,信号线蕞好使用专用线,如对绞双屏蔽电缆，可向本公司订购；
* 编码器信号线应做到良好接地:2米内近距离,电缆屏蔽网两端均应接地;较远距离,编码器金属外壳接地,编码器自带电缆屏蔽网悬空,信号加长电缆屏蔽网在信号接收端单端接地;若信号电缆较长或在户外使用时,应将信号电缆套上金属铁管,并且将金属管两端接地使用；
* 编码器的防护等级为IP65,（附检测报告备索）,可防水使用,但编码器转轴处请勿浸水。
* 编码器轴与机械连接应选用专用的柔性联轴器，推荐使用FK60022。
上海自横自动化科技有限公司技术部
