矿用阻燃光缆4芯

　　矿用阻燃光缆4芯技术解析?

　　一、型号与核心定义?

　　?典型型号?：

　　?MGXTSV-4B?：煤矿专用阻燃光缆，4芯单模光纤，支持长距离低损耗传输，适用于井下通信与监控系统?。

　　?MGTSV-4B1?：铠装结构增强型，含双面涂塑钢带（PSP）防护层，抗压、防鼠咬，适配复杂井下环境?。

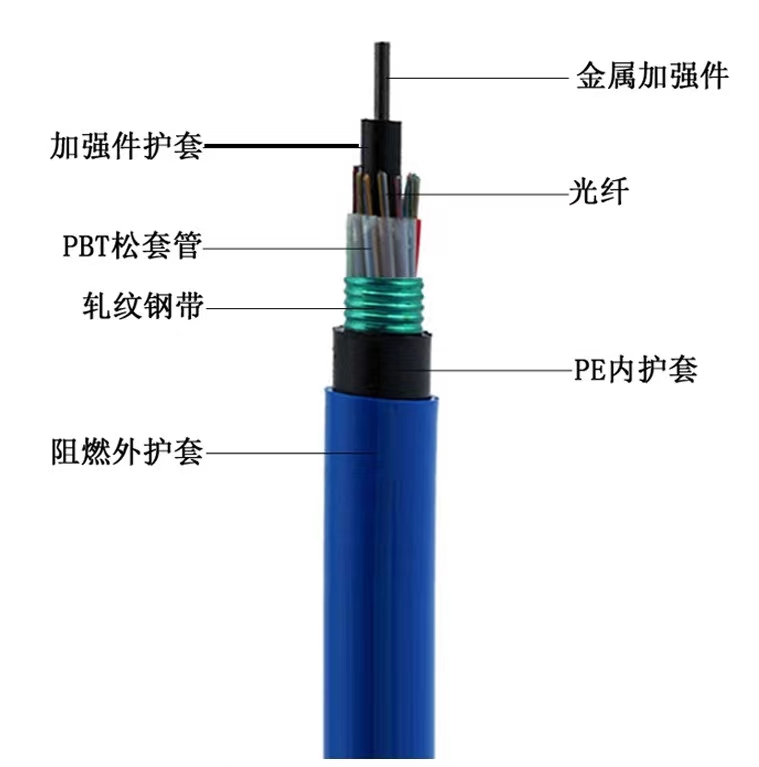

　　?二、结构与材料设计?

　　?光纤芯数?：

　　?4芯单模光纤?：每芯直径250μm，采用低衰减G.652D光纤，传输损耗≤0.36dB/km（1550nm波长）?。

　　?防护层?：

　　?松套管结构?：光纤置于高强度阻水松套管内，填充防水化合物，防止潮气渗透?；

　　?铠装层?：双面涂塑钢带（PSP）或铝塑复合带纵包，抗拉伸强度≥2000N，耐侧压≥3000N/10cm?；

　　?外护套?：蓝色阻燃聚（PVC）或聚（PE），氧指数≥32%，通过MT386-1995垂直燃烧测试?。

　　?三、矿用阻燃光缆4芯关键性能参数?

　　?四、核心应用场景?

　　?矿井安全监控?：连接瓦斯传感器、温湿度探测器，实时传输数据至地面控制中心?；

　　?井下通信网络?：构建光纤骨干网，支持语音调度、视频监控及设备远程控制?；

　　?应急广播系统?：火灾或事故时稳定传输警报指令，保障人员疏散通信?；

　　?智能化矿山?：适配5G基站、工业物联网（IIoT）设备，支撑自动化采掘与运输系统?。

　　?五、矿用阻燃光缆4芯供应商与认证?

　　?供应商与价格?：

　　?天津市天联线缆有限公司?：MGTSV-4B1含税价 ?￥2.30/米?（起订量1000米）?；

　　?天津市电缆总厂?：MGXTSV-4B含税价 ?￥3.80~￥5.50/米?（起订量500米）?。

　　?认证?：

　　符合 ?MT 818.14-1999? 矿用标准，通过煤安认证（MA标志）及国家阻燃测试?。

　　?六、安装与维护要点?

　　?敷设要求?：

　　敷设温度≥-10℃，避免护套低温脆裂?；

　　与高压电缆间距≥500mm，减少电磁干扰?。

　　?维护检测?：

　　每季度测试光纤衰减值（OTDR检测），确保损耗增幅≤0.02dB/km?；

　　定期检查铠装层完整性，破损率需≤3%?；

　　长期存储需成盘卷绕，避免阳光直射及化学腐蚀?。

　　?备注?：出厂前通过 ?1.5kV/1min工频耐压测试? 及 ?GB/T 18380.1-2008垂直燃烧测试??。
