铠装RS485通讯电缆ASTP-120-3*2*18AWG技术解析
一、结构与材料
1. ?导体配置?：
o ?材质?：3对×2芯18AWG多股镀锡铜导体，单芯截面积约0.823mm2，绞合结构增强柔韧性和抗电磁干扰能力。
o ?绞合方式?：双绞线设计，每对线芯采用逆时针绞距，降低信号串扰。

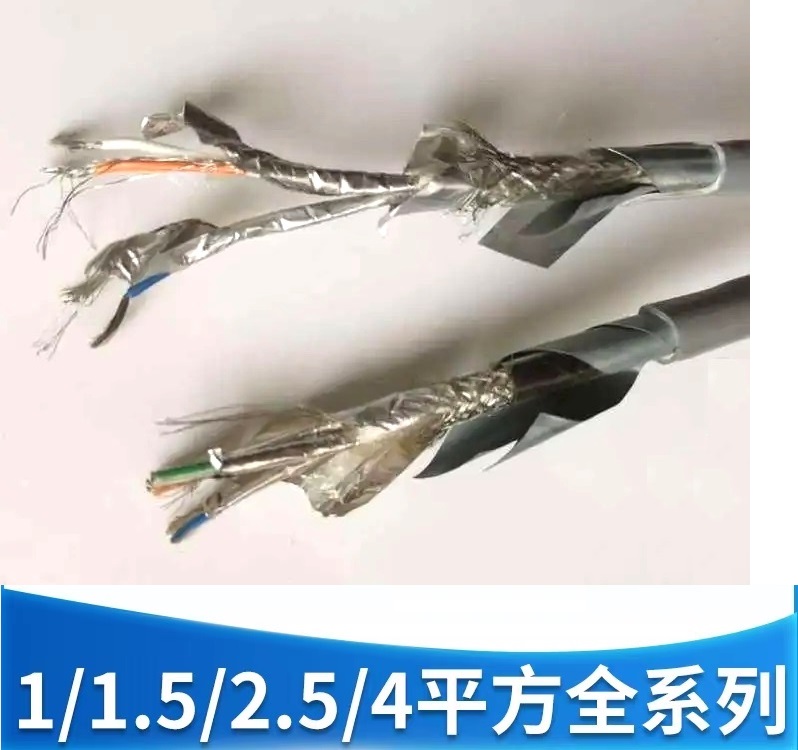

2. ?屏蔽与防护?：

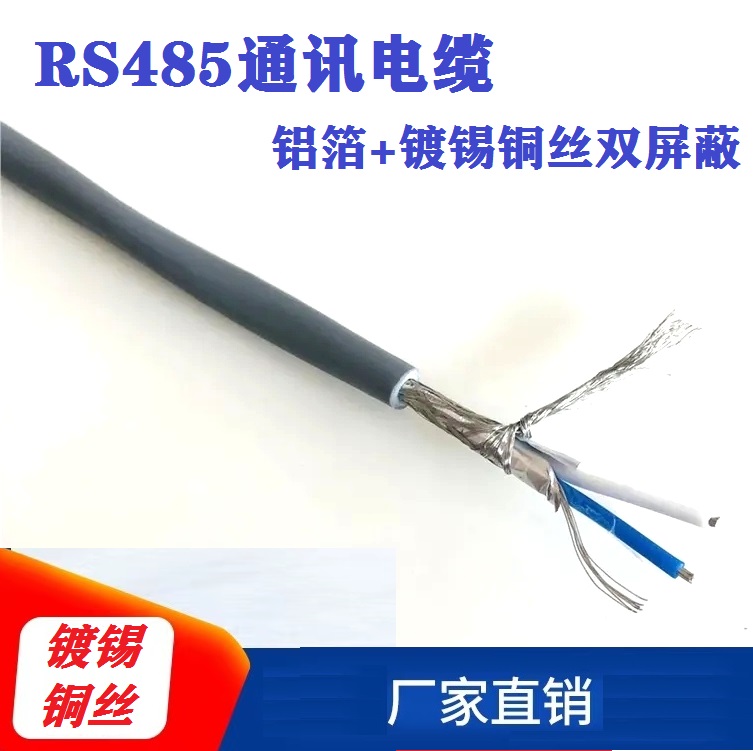

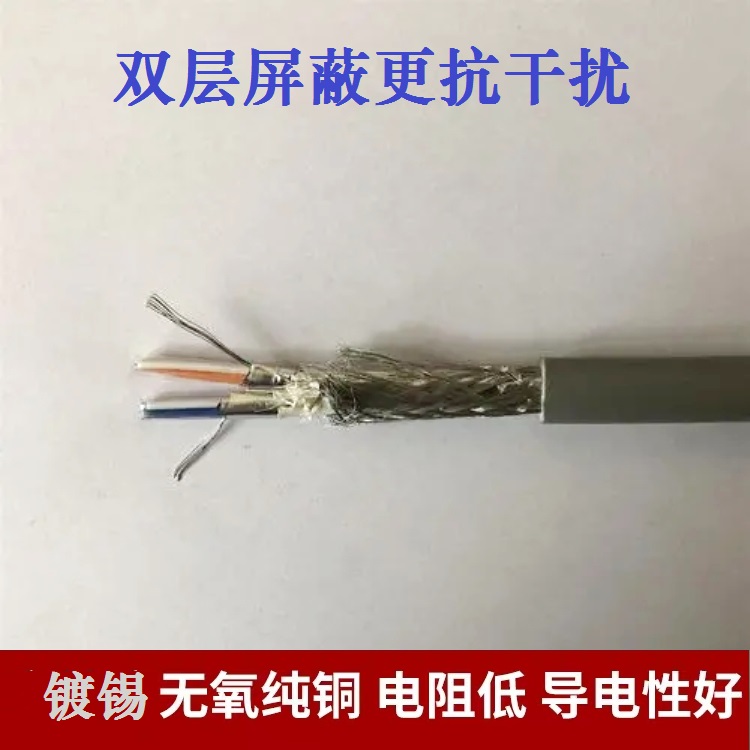

o ?内屏蔽层?：铝箔+镀锡铜丝编织双重屏蔽，屏蔽覆盖率≥90%，有效隔离高频干扰。

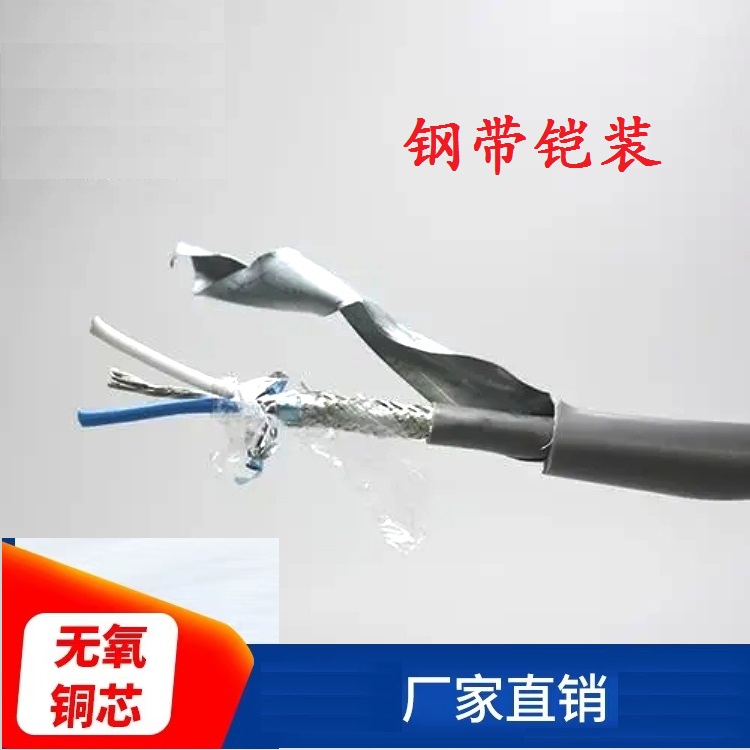

o ?铠装层?：双层镀铬钢带纵包铠装，厚度≥0.15mm，抗侧压强度≥3000N/10cm，适用于直埋、矿井等机械冲击场景。
3. ?护套特性?：
o ?材质?：阻燃聚（ZR-PVC），氧指数≥32%，通过GB/T 18380.3垂直燃烧测试，自熄时间≤30秒。
二、铠装RS485通讯电缆ASTP-120-3*2*18AWG关键性能参数
| 参数类别
|
数值/特性
|
|
?特性阻抗?
|
120Ω（匹配RS485/CAN总线协议）
|
|
?传输距离?
|
无中继传输距离≤1200m（100kbps速率）
|
|
?工作温度?
|
-40℃~+70℃（动态敷设不低于-20℃）
|
|
?弯曲半径?
|
≥15倍电缆外径（静态）
|
|
?抗干扰能力?
|
屏蔽效能≥70dB（30MHz~1GHz频段）
|
三、铠装RS485通讯电缆ASTP-120-3*2*18AWG典型应用场景
1. ?工业自动化系统?：
o 连接PLC、变频器及传感器，支持Modbus、Profibus等工业总线协议。
2. ?长距离数据传输?：
o 用于跨厂房设备通信，需配合中继器延长传输距离（单段≤1200m）。
3. ?恶劣环境部署?：
o 矿井、化工厂等场景中抵御机械损伤和化学腐蚀，铠装层防护啮齿动物啃咬。
四、施工与维护规范
1. ?敷设要求?：
o ?直埋敷设?：埋深≥0.8m，底部铺设10cm细沙缓冲层，顶部覆盖混凝土保护板。
o ?屏蔽接地?：铠装层两端接地，内屏蔽层单端接地（控制柜侧），避免地环路干扰。
2. ?接续工艺?：
o 推荐使用专用RS485连接器，导体压接后需进行绝缘密封处理。
3. ?兼容性说明?：
o 与STP-120Ω电缆相比，ASTP型号增加铠装层，适用于更高防护等级场景。
?注?：该型号中“3×2×18AWG”表示包含3对双绞线芯（每对2芯），可支持多通道冗余通信或复杂控制系统布线需求。
