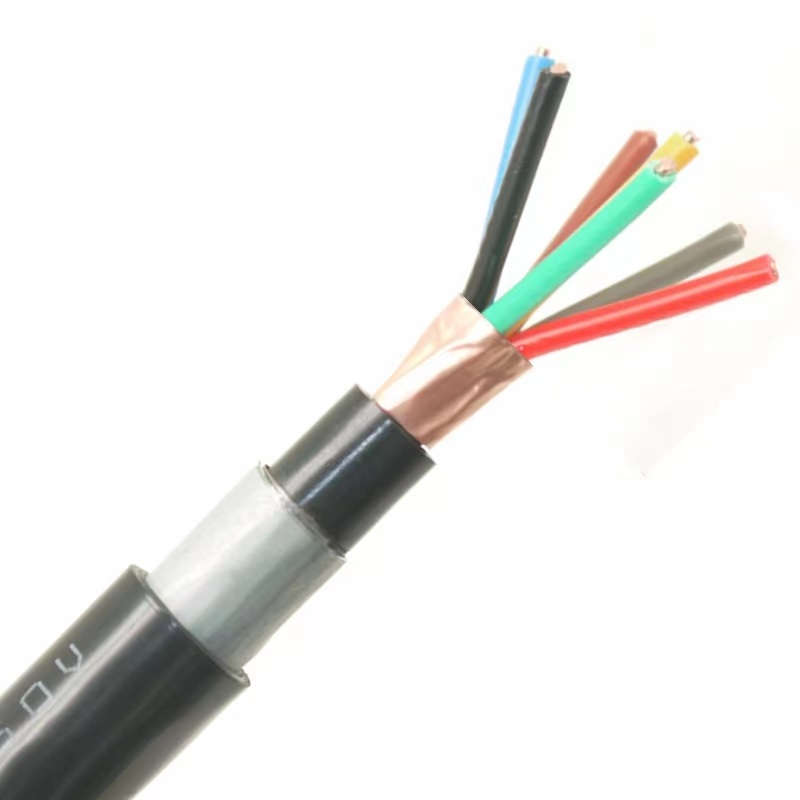

控制电缆ZRA-KVVP22-0.6/1KV-10*1.5mm2

　　控制电缆ZRA-KVVP22-0.6/1KV-10*1.5mm2 技术解析?

　　?一、型号与结构定义?

　　?型号解析?：

　　?ZRA?：阻燃A级（Z：阻燃；R：阻燃等级；A：A级阻燃），符合 ?GB/T 19666-2019? 标准?；

　　?KVVP22?：

　　?K?：控制电缆；

　　?V?：聚（PVC）绝缘；

　　?V?：聚（PVC）护套；

　　?P?：铜带屏蔽；

　　?22?：双层钢带铠装?；

　　?0.6/1KV?：额定电压等级（交流600V/1000V）?；

　　?10×1.5mm2?：10芯电缆，每芯导体截面积1.5mm2，适用于多路控制信号传输?。

　　?结构组成?：

　　?导体?：1.5mm2无氧铜线芯，直流电阻≤13.3Ω/km（20℃）?；

　　?绝缘层?：聚（PVC）绝缘，厚度≥0.7mm，耐温等级 70℃?；

　　?屏蔽层?：铜带屏蔽，覆盖率≥90%，抗电磁干扰（EMI/RFI）?；

　　?铠装层?：双层钢带铠装，增强抗压、抗拉性能?；

　　?护套?：阻燃聚（ZR-PVC），氧指数≥32%，耐腐蚀、预防光线直射?。

　　?

　　二、控制电缆ZRA-KVVP22-0.6/1KV-10*1.5mm2关键性能参数?

　　?三、控制电缆ZRA-KVVP22-0.6/1KV-10*1.5mm2核心应用场景?

　　?工业自动化系统?：PLC控制、仪表信号传输等高干扰环境?；

　　?配电控制回路?：用于电力系统二次侧控制线路（如断路器、变压器控制）?；

　　?防爆场所?：化工厂、矿井等需阻燃、防电磁干扰的场景?；

　　?复杂敷设环境?：直埋、电缆沟或潮湿区域，铠装层提供抗机械损伤能力?。

　　?

　　四、安装与维护要点?

　　?敷设要求?：

　　?接地规范?：屏蔽层需单端接地，接地电阻≤4Ω，避免多点接地形成环流?；

　　?环境隔离?：与高压电缆平行间距≥30cm，交叉时垂直敷设?；

　　?机械保护?：直埋时需覆盖沙土或保护管，防止尖锐物体损伤铠装层?。

　　?兼容性?：适配标准工业连接器（如DB9、RJ45屏蔽接口）?。

　　?备注?：产品符合 ?GB 9330-2008? 控制电缆标准??。
