塑料铜芯屏蔽软绞线RVSP2*1.5

　　塑料铜芯屏蔽软绞线RVSP2*1.5技术解析?

　　?一、型号定义与结构特性?

　　?型号解析?：

　　?RVSP2×1.5?：

　　?R?：软导体（多股绞合铜丝）；

　　?V?：聚（PVC）绝缘层；

　　?S?：双绞线结构；

　　?P?：屏蔽层（铜丝编织或铝箔屏蔽）。

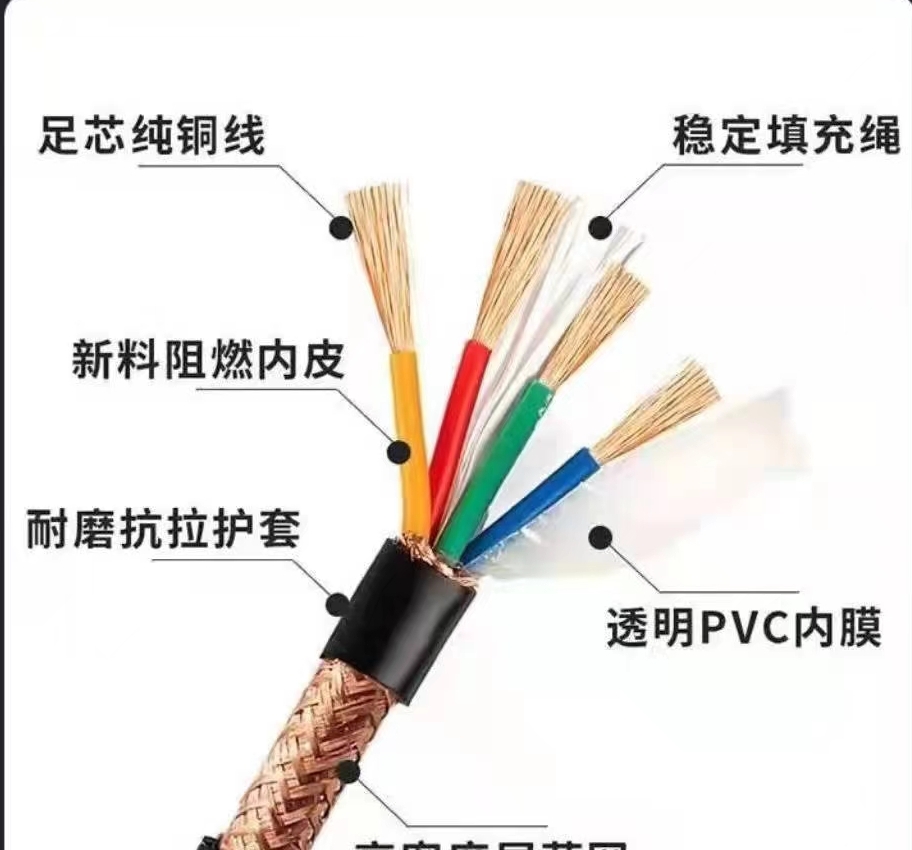

　　?结构组成?：

　　?导体?：多股绞合无氧铜丝（Class 5软导体），截面积1.5mm2，导电率≥99.9%；

　　?绝缘层?：PVC材质（厚度≥0.5mm），耐温70℃；

　　?屏蔽层?：镀锡铜丝编织网或铝箔绕包（覆盖率≥80%），有效抑制电磁干扰（EMI）；

　　?护套?：灰色/黑色PVC外护套，阻燃性能符合GB/T 19666标准。

　　?

　　二、塑料铜芯屏蔽软绞线RVSP2*1.5核心性能参数?

　　?电气性能?：

　　?额定电压?：450/750V，工频耐压≥2000V（1分钟不击穿）；

　　?绝缘电阻?：≥20MΩ·km（20℃）；

　　?传输性能?：适用于信号传输损耗敏感场景（如RS485通信）。

　　?机械性能?：

　　?弯曲半径?：动态弯曲≥6倍外径（无铠装结构）；

　　?抗拉强度?：导体断裂伸长率≥15%。

　　?环境适应性?：

　　?耐温范围?：-40℃~+70℃（长期工作温度≤70℃）；

　　?阻燃等级?：通过GB/T 18380.3垂直燃烧试验（ZR级）。

　　?

　　三、应用场景与限制?

　　?典型应用?：

　　工业自动化控制系统（PLC、DCS信号传输）；

　　安防监控、消防报警系统（需抗干扰场景）；

　　音频设备、网络通信（高信号质量要求）。

　　?限制条件?：

　　不适用于高温（＞70℃）或直埋环境（需选铠装型号）；

　　避免与高压电缆并行敷设（间距≥30cm）。

　　?

　　四、塑料铜芯屏蔽软绞线RVSP2*1.5安装与验收规范?

　　?敷设要求?：

　　?屏蔽接地?：屏蔽层单端接地（接地电阻≤4Ω）；

　　?固定间距?：水平支架间距≤1.5m，垂直≤1.0m。

　　?验收重点?：

　　?屏蔽完整性?：编织网无断裂，覆盖率≥80%；

　　?导体电阻?：20℃时≤13.3Ω/km（1.5mm2截面积）。

　　?注?：若用于长距离通信（＞1200m），需搭配信号中继器使用。
