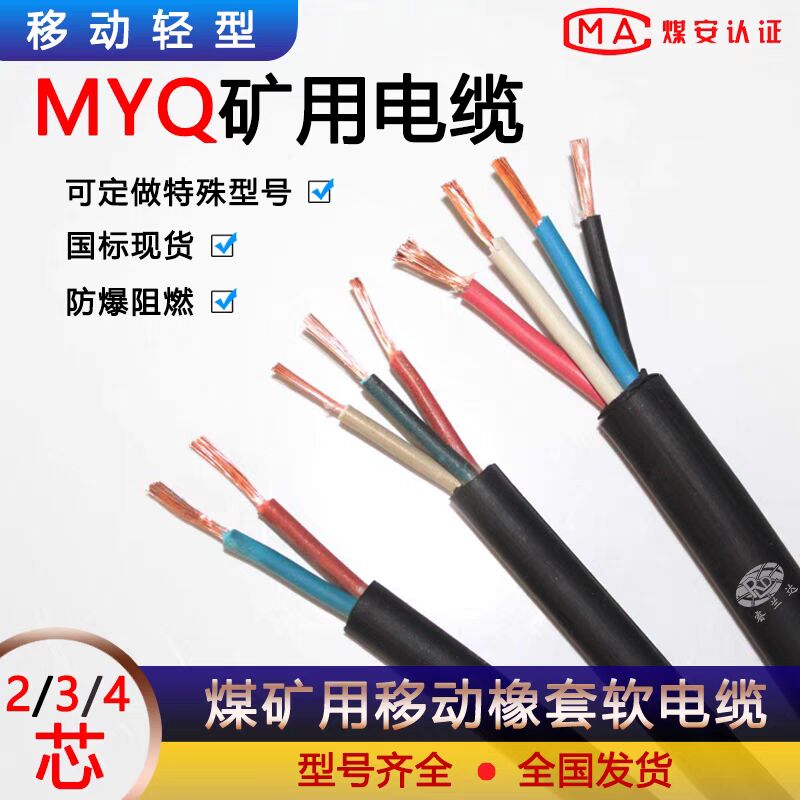

矿用信号线MYQ-0.3/0.5KV-4*1.5mm2技术规格说明一、型号定义与核心用途
?型号解析?
?MYQ?：M（煤矿专用）、Y（移动设备用）、Q（轻型橡套软电缆），适配额定电压0.3/0.5kV的低压场景。
?4×1.5mm2?：4芯铜导体，每芯截面积1.5mm2，支持井下传感器信号传输与轻型设备供电。
?适用领域?
井下照明系统电源连接（巷道移动照明设备）；
传感器、监控设备信号传输（需抗电磁干扰时可选屏蔽型号）。
二、矿用信号线MYQ-0.3/0.5KV-4*1.5mm2分层结构与材料设计
| ?层级?
|
?技术参数与材质?
|
|
?导体?
|
高纯度无氧铜（退火处理），多股绞合（单丝直径≤0.26mm），绞合节距≤50mm。
|
|
?绝缘层?
|
XJ-00A/XJ-30A阻燃橡皮，厚度≥0.8mm，耐压≥500V，抗潮湿与化学腐蚀。
|
|
?护套系统?
|
双层结构：内层阻燃氯丁橡胶（氧指数≥32%），外层PVC增强机械防护。
|
|
?可选屏蔽层?
|
铝塑复合屏蔽（覆盖率≥90%），舒缓1MHz~2GHz频段电磁干扰。
|
三、矿用信号线MYQ-0.3/0.5KV-4*1.5mm2关键性能参数
| ?类别?
|
?参数范围?
|
|
?电气性能?
|
绝缘电阻≥160MΩ·km（20℃），耐压测试2000V/1min无击穿；
|
|
?机械性能?
|
最小弯曲半径≥6倍外径，拉伸强度≥15N/mm2，适应频繁移动场景；
|
|
?环境适应性?
|
工作温度-40℃～ 60℃，耐油（ASTM Oil#3浸泡72h性能保持率≥80%）。
|
四、认证与采购信息
?认证标准?
煤安认证（MA标志），执行MT 818.9-2009矿用电缆标准及GB/T 7594.2-198。
?敷设要求?
与高压电缆间距≥300mm，牵引力≤150N，弯曲半径≥6倍外径；
接头处需预留1%冗余长度，避免机械应力集中。
?维护周期?
每季度检测护套磨损与导体氧化（重点检查移动频繁区域）；
潮湿区域优先选用屏蔽型号，定期测试绝缘电阻。
五、安装与维护规范
?注?：出厂前需通过MT 386-2011阻燃测试（垂直燃烧自熄时间≤30秒）及导体直流电阻检测（≤12.1Ω/km）。
