铠装电缆ZR-DJYVRP22-1*2*1.5mm2 技术解析?
?一、型号与结构解析?
?型号定义?:
?ZR?:阻燃C级(符合 ?GB/T 19666-2019? 标准)?;
?DJYVRP22?:
?D?:计算机电缆;
?J?:交联聚(XLPE)绝缘;
?YV?:聚(PVC)护套;
?RP?:铜丝编织屏蔽 铝塑复合带分屏;
?22?:双层镀锌钢带铠装?;
?1×2×1.5?:1组双绞线(2芯),每芯截面积1.5mm2?。

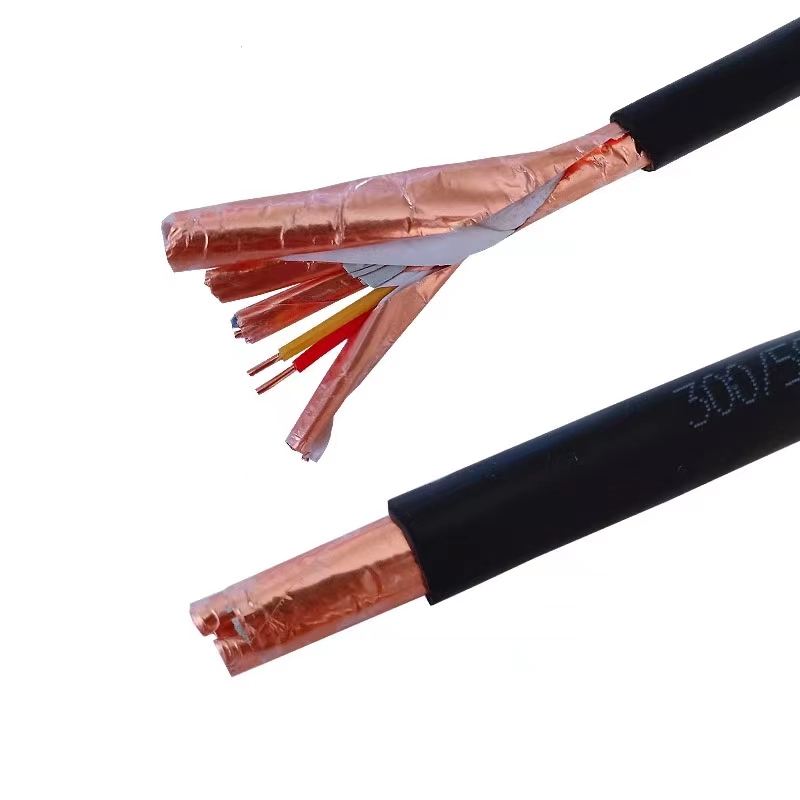

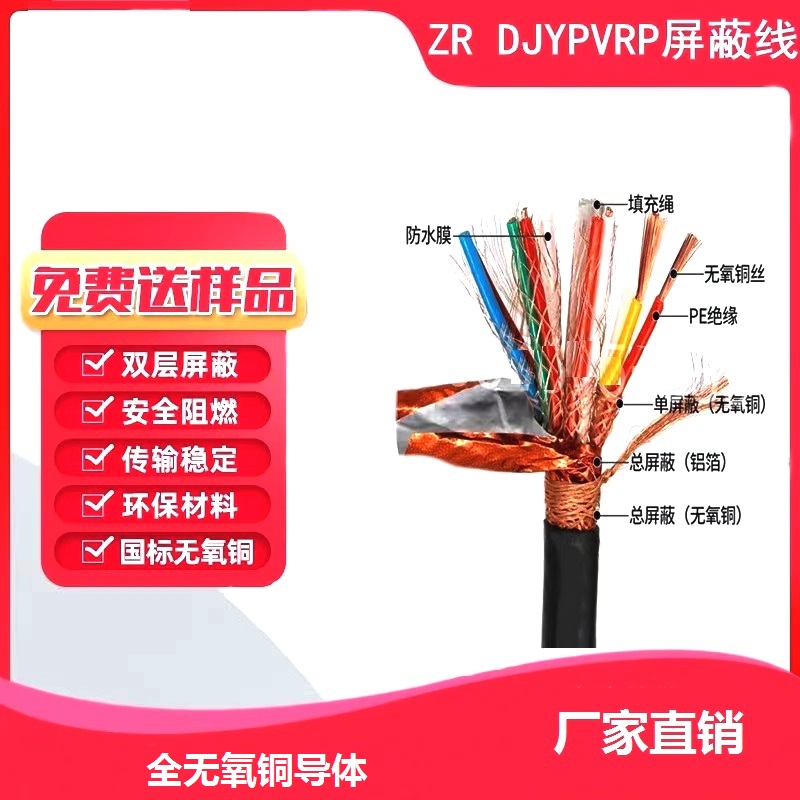

?结构组成?:
?导体?:1.5mm2无氧铜导体,直流电阻≤13.3Ω/km(20℃)?;
?绝缘层?:交联聚(XLPE),厚度≥0.8mm,耐温等级 90℃?;
?屏蔽层?:铜丝编织分屏(覆盖率≥85%) 铝塑复合带总屏,抗电磁干扰?;
?铠装层?:双层镀锌钢带,增强抗压、抗拉强度?;
?护套?:阻燃聚(ZR-PVC),氧指数≥30%,耐油、耐腐蚀?。
?
二、铠装电缆ZR-DJYVRP22-1*2*1.5mm2关键性能参数?
| ?参数?
|
?指标?
|
|
?额定电压?
|
300/500V(交流)?;
|
|
?工作温度?
|
长期-40℃~ 90℃,短期 130℃?;
|
|
?绝缘电阻?
|
≥500MΩ·km(20℃)?;
|
|
?阻燃等级?
|
C级阻燃(成束燃烧试验通过)?;
|
|
?屏蔽效能?
|
≥60dB(100kHz~1MHz)?;
|
|
?弯曲半径?
|
≥12倍电缆外径?。
|
?三、铠装电缆ZR-DJYVRP22-1*2*1.5mm2核心应用场景?
?工业自动化控制?:PLC系统、DCS信号传输,适应高温、油污环境?;
?石油化工?:防爆区域仪表信号传输,抗电磁干扰?;
?数据中心?:机房设备间屏蔽通信,确保信号稳定性?;
?地下/隧道敷设?:铠装层防护鼠咬、机械损伤?。
?
四、安装与维护要点?
?敷设要求?:
?接地规范?:屏蔽层需单端接地,接地电阻≤4Ω?;
?环境隔离?:与动力电缆平行间距≥30cm,交叉时垂直敷设?;
?铠装处理?:铠装层两端需做绝缘密封,防止潮气侵入?。
?维护建议?:
定期检查铠装层完整性,避免腐蚀或变形?;
使用专用铠装电缆接头,确保屏蔽连续性?。
?备注?:产品符合 ?GB/T 9330-2020? 标准?。
