读卡器信号线WDZB-KYJYP-8*0.75mm2 技术解析?
一、型号与结构定义?
?型号解析?：
?WDZB-KYJYP-8×0.75mm2?：
?WDZB?：低烟无卤阻燃B级（无卤阻燃 低烟特性）?；
?K?：控制电缆（消防/安防系统专用）?；
?YJY?：交联聚（XLPE）绝缘 聚烯烃护套?；
?P?：铜带屏蔽（抗干扰设计）?；
?8×0.75mm2?：8芯独立导体，单芯截面积0.75mm2?。

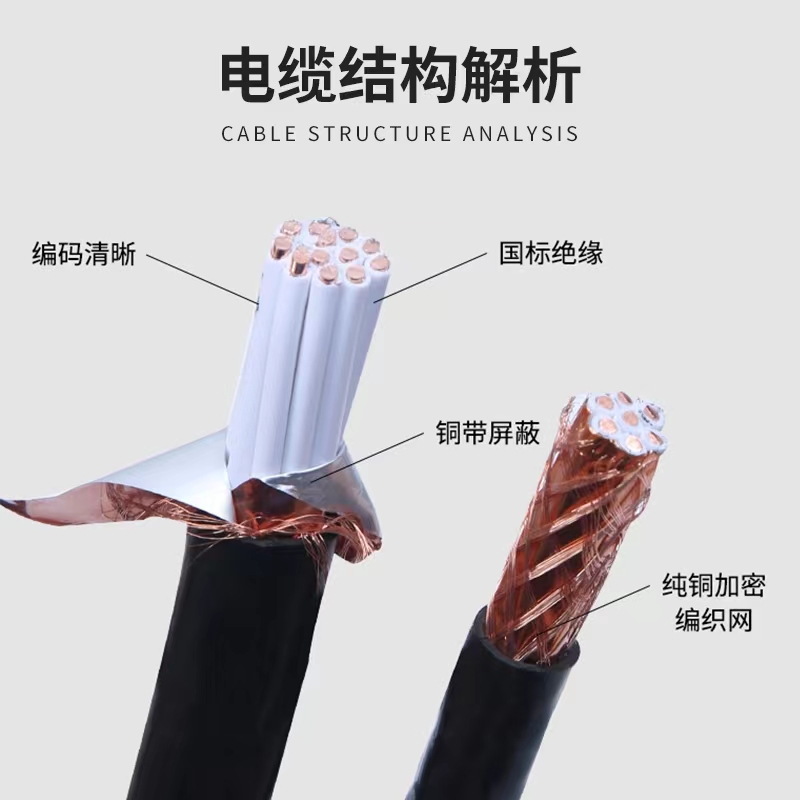

?结构组成?：
?导体?：多股无氧铜绞线（截面积0.75mm2），导电率≥99.9%?；
?绝缘层?：交联聚（XLPE），耐温等级90℃，耐压等级450/750V?；
?屏蔽层?：铜带绕包或编织屏蔽（覆盖率≥90%），舒缓电磁干扰?；
?护套?：低烟无卤阻燃聚烯烃（氧指数≥32%），符合GB/T 19666标准?。
?
二、读卡器信号线WDZB-KYJYP-8*0.75mm2关键性能参数?
| ?参数?
|
?指标?
|
|
?额定电压?
|
450/750V（交流系统）?；
|
|
?长期工作温度?
|
-20℃~ 90℃?；
|
|
?最小弯曲半径?
|
≥6倍外径（屏蔽层结构要求）?；
|
|
?阻燃等级?
|
B级阻燃（成束燃烧试验通过）?；
|
|
?环保特性?
|
燃烧时烟密度≤15%，无卤酸气体释放?。
|
?三、核心应用场景?
?门禁系统?：读卡器RS-485信号传输（需抗干扰屏蔽设计）?；
?安防控制?：楼宇对讲、报警主机与终端设备连接?；
?工业通信?：PLC信号传输、自动化设备抗干扰线路?。
?
四、读卡器信号线WDZB-KYJYP-8*0.75mm2安装与注意事项?
?敷设要求?：
穿金属管或阻燃PVC管敷设，弯曲半径≥6倍电缆外径?；
避免与强电线路（如AC380V）平行敷设，间距≥30cm?。
?屏蔽层处理?：
屏蔽层单端接地（接控制器端），接地电阻≤4Ω?；
接地线截面积≥1.5mm2?。
?维护检测?：
定期测试绝缘电阻（≥20MΩ/千米）及屏蔽层导通性?。
?备注?：产品通过 ?CCC认证? 及 ?GB/T 9330-2020? 标准测试?。
