通信电缆RVSP4*0.5

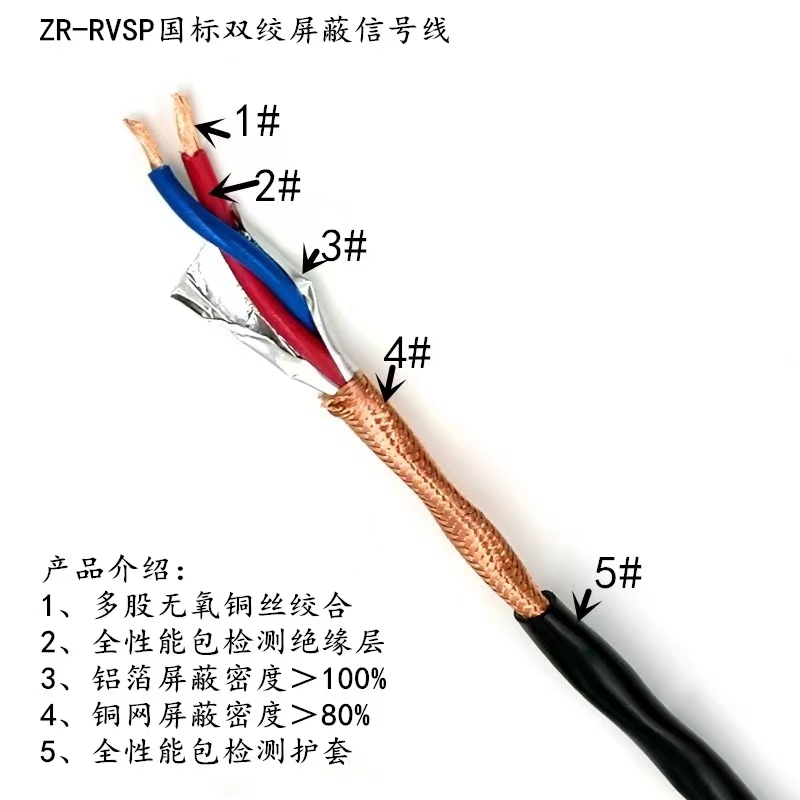

　　通信电缆?RVSP4*0.5?技术解析一、型号与结构特性

　　?型号定义?：

　　?RVSP?：双绞屏蔽聚护套通信电缆（R-软电缆，V-聚绝缘，S-双绞线，P-屏蔽层）；

　　?4×0.5?：4 芯双绞线结构，单芯截面积 ?0.5mm2?，适配 RS485 及工业控制信号传输；

　　?导体设计?：

　　?镀锡无氧铜导体?：多股超细精绞铜丝（VDE 0295 Class 6 标准），0.5mm2 规格由 ?7 股 0.26mm 铜丝?绞合，直流电阻 ≤39Ω/km；

　　?绞合工艺?：双绞线绞距控制为 ?12~15 倍线径?，降低传输串扰（实测串扰衰减 ≥60dB）；

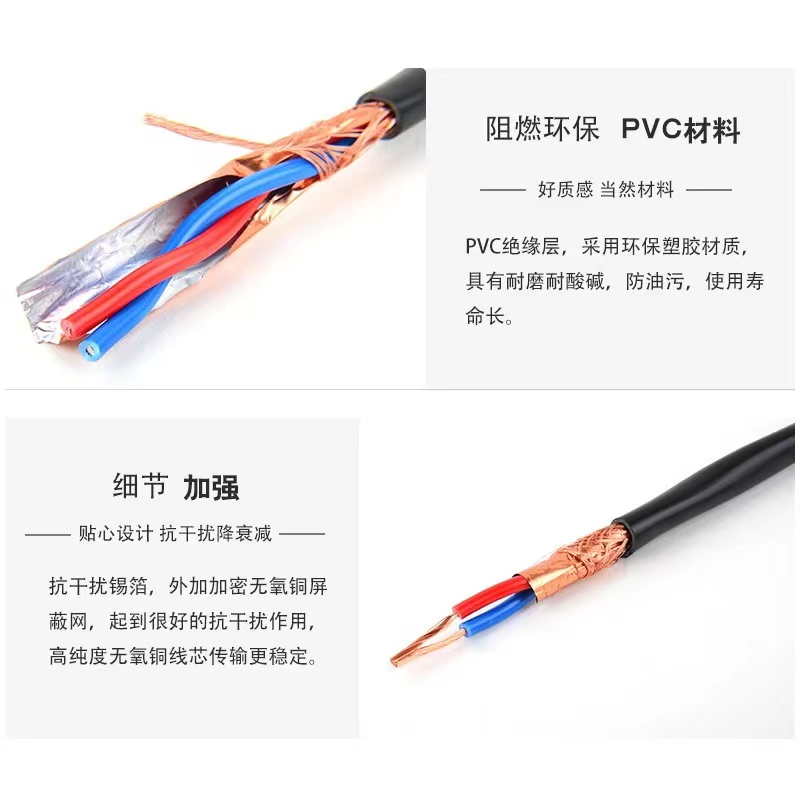

　　?屏蔽与护套?：

　　?双层屏蔽?：铝箔绕包（覆盖率 ≥85%） 镀锡铜丝编织（编织密度 ≥80%），电磁干扰舒缓 ≥60dB（1MHz 频段）；

　　?护套材料?：阻燃 PVC，氧指数 ≥32%，通过 GB/T 18380.3 垂直燃烧测试（自熄时间 ≤30秒）；

　　二、通信电缆?RVSP4*0.5核心性能参数

　　三、典型应用场景

　　?工业自动化控制?：

　　RS485 总线通信、PLC 信号传输，支持 Modbus 协议，传输距离 ≤1.2km（无中继）；

　　?安防与消防系统?：

　　消防报警信号回路、云台摄像机控制线，误码率 ≤0.001%（10V/m 干扰场强）；

　　?移动设备适配?：

　　拖链电缆应用场景，耐受 ±5mm/m 动态弯曲，适配机器人、数控机床等设备；

　　四、通信电缆?RVSP4*0.5采购与认证

　　?认证标准?：

　　GB/T 9330-2020（控制电缆通用规范）、YD/T 1019-2013（数字通信电缆标准）；

　　?敷设要求?：

　　与动力电缆并行间距 ≥300mm，交叉处需设置金属隔板；

　　禁止暴露敷设于浓度 ≥1.5% 或温度 ≥70℃ 环境；

　　?维护检测?：

　　每半年检测屏蔽层完整性（万用表测试编织层导通性），年度测试绝缘电阻（≥500MΩ·km）；

　　五、安装与维护规范

　　六、注意事项

　　?选型建议?：

　　高电磁干扰环境优先选用双层屏蔽型号，屏蔽覆盖率 ≥85%；

　　?故障修复?：

　　屏蔽层破损需采用镀锡铜网补强，接头处需双层热缩管防水密封；

　　?兼容性验证?：

　　RS485 应用中需匹配终端电阻（120Ω），避免信号反射导致通信失败；
