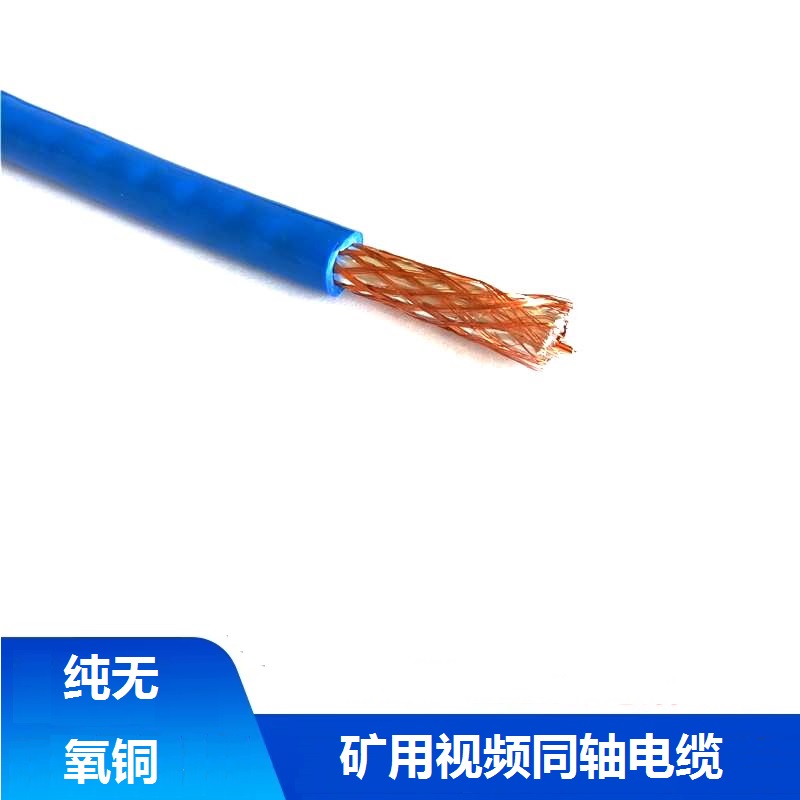

矿用同轴电缆MSYV-75-5 技术解析?
一、型号与结构定义?
?型号解析?：
?MSYV-75-5?：
?M?：煤矿用；
?SYV?：射频同轴电缆（铜芯+聚绝缘+聚护套）；
?75?：特性阻抗75Ω；
?5?：标称外径5mm，适用于短距离高精度信号传输?。
?结构组成?：
?导体?：高纯度无氧铜芯，导电率≥99.9%，单根或多股绞合，截面积0.75mm2?；
?绝缘层?：聚（PE）材料，厚度≥0.8mm，耐压1.5kV，抗电磁干扰?；
?屏蔽层?：双层屏蔽（铜编织网+铝箔复合），覆盖率≥90%，抑制射频干扰?；
?护套?：阻燃PVC，氧指数≥32%，耐油、耐寒、抗机械磨损?。
?
二、矿用同轴电缆MSYV-75-5关键性能参数?
| ?参数?
|
?指标?
|
|
?额定电压?
|
交流 300/500V，直流 60/100V?；
|
|
?信号衰减?
|
≤3.5dB/100m（@200MHz），保障高清视频传输?；
|
|
?弯曲半径?
|
≥10倍外径（静态敷设）?；
|
|
?工作温度?
|
-40℃~+70℃（长期），短期耐温+90℃?；
|
|
?阻燃等级?
|
通过GB/T 18380.1-2008垂直燃烧测试?。
|
?三、核心应用场景?
?井下视频监控?：连接防爆摄像头与监控中心，传输高清画面?；
?通信设备互联?：支持矿用电话、传感器等设备的低损耗信号传输?；
?应急广播系统?：在事故中稳定传输语音指令，保障通信链路畅通?；
?环境监测网络?：实时回传瓦斯浓度、温湿度等数据?。
?四、供应商与价格?
?认证?：符合 ?MT 818.14-1999? 矿用标准，通过煤安认证（MA标志）?。
?
五、矿用同轴电缆MSYV-75-5安装与维护要点?
?敷设要求?：
敷设温度≥-10℃，避免护套低温脆化?；
与高压电缆间距≥300mm，减少电磁干扰?。
?维护检测?：
每月检查护套磨损（破损率≤5%）?；
使用500V兆欧表测试绝缘电阻（≥0.5MΩ），每季度一次?；
长期存放时卷绕成盘，避免阳光直射与化学腐蚀?。
?备注?：出厂前需通过 ?1.5kV/1min工频耐压测试?，确保井下安全使用?。
